Проверочный курсовой расчёт асинхронного трехфазного двигателя с короткозамкнутым ротором типа 4А280М10У3

Пояснительная записка (в программе Word) 72 с., 8 табл., 8 рис., 2 источника, 1 приложение
Чертежи(в программе Автокад) 4 листа плакатов и чертежей
ВУЗ Национальный технический университет Украины “КПИ”

Проект по дисциплине «Электрические машины»

В курсовом проекте представлены технические условия на двигатель, рассмотрены технические требования, предъявляемые к двигателю, выбрана и описана его конструкция. Выбраны основные параметры и размеры. Рассмотрены вопросы, связанные с его маркировкой, упаковкой, транспортировкой, хранением и требованиями для его безопасной эксплуатации. Выполнен поверочный расчёт геометрии статора и ротора. Выбран тип обмотки, обмоточных проводов. Проведён поверочный электромагнитный расчет, рассчитаны рабочие и пусковые характеристики, выполнен тепловой расчёт. Заданные (прототип: электрический двигатель серии 4А280M10У3) и полученные  при  расчете  значения  основных  размеров и характеристик электрического двигателя  приведены  в  таблице. Дополнительные материалы: приложен файл 4А280М10У3.xmcd.

Чертежи

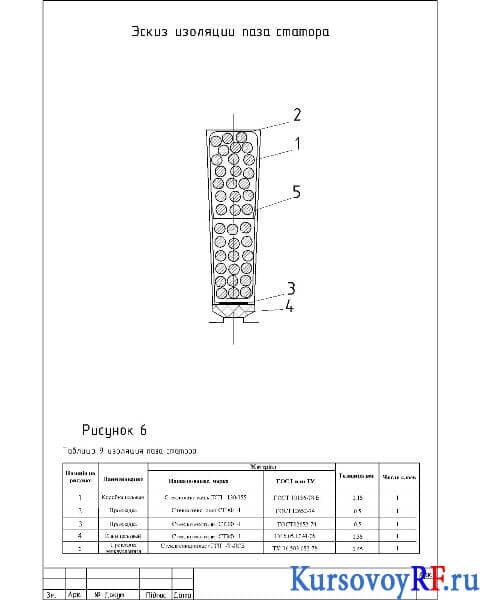

1. Чертеж эскиз изоляции паза статора (формат А4)

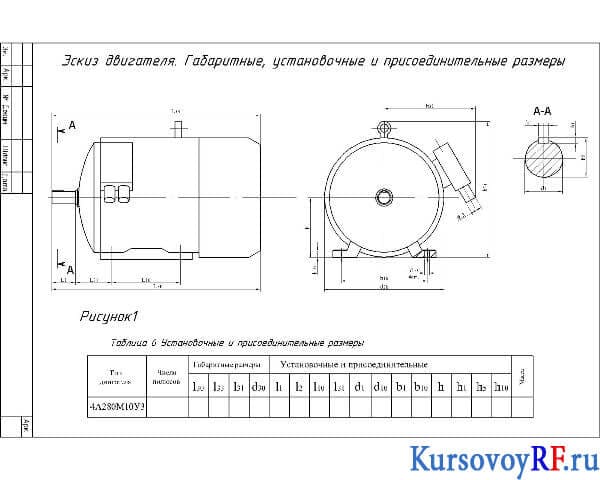

2. Чертеж эскиз двигателя с размерами (формат А4)

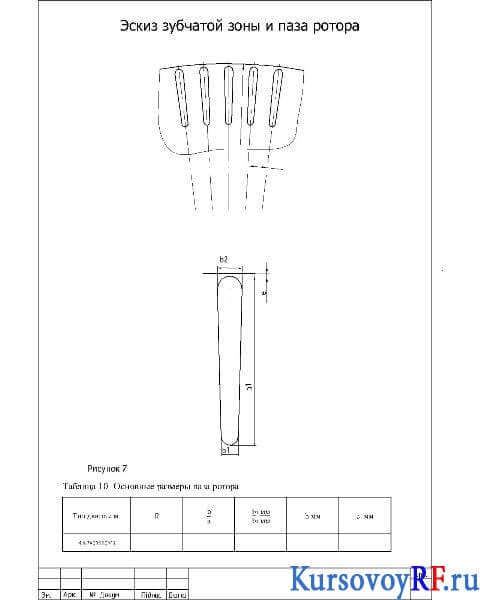

3. Чертёж эскиз зубчатой зоны и паза ротора (формат А4)

4. Чертёж эскиз изоляции паза статора (формат А4)
