Расчёт курсовой синхронного генератора при продолжительном режиме работы с чертежами

Код: 02.01.01.04.54
Разместил: Орелен Н.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 44 с., 1 табл., 3 рис., 2 источника, 4 приложения
Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 2 листа

Проект по дисциплине «Электрические машины»

В курсовой работе рассмотрены общие свойства синхронных генераторов, дан обзор статей с методами расчёта
синхронных генераторов при различных режимах работы. Представлена таблица с исходными данными для проектирования. Определены главные размеры магнитной цепи машины, её конфигурация, материал. Принята двухслойная петлевая обмотка статора с трапецеидальными полузакрытыми пазами. Выполнен расчёт магнитной цепи с определением воздушного зазора, МДС для зубцов, полюса,  спинки ротора и статора. Построен график характеристик холостого хода. Для установившегося режима работы рассчитаны активное и индуктивное сопротивления обмотки статора. Построены частичные характеристики намагничивания для расчёта магнитной цепи при нагрузке. Построены векторные диаграммы Блонделя. Рассчитаны параметры обмотки возбуждения. Определены постоянные времени обмоток. Рассчитан КПД при номинальной нагрузке, основные и дополнительные потери. Выполнен тепловой расчёт и расчёт вентиляции. Определена масса машины и динамические параметры. Дополнительные материалы: приложена таблица с расчётами на 1листе в Word, приложена таблица с расчётами на 1листе в Excel,приложен график характеристики холостого хода на 1листе в Excel, приложен график частичных характеристик намагничивания на  1листе в Excel.

Чертежи

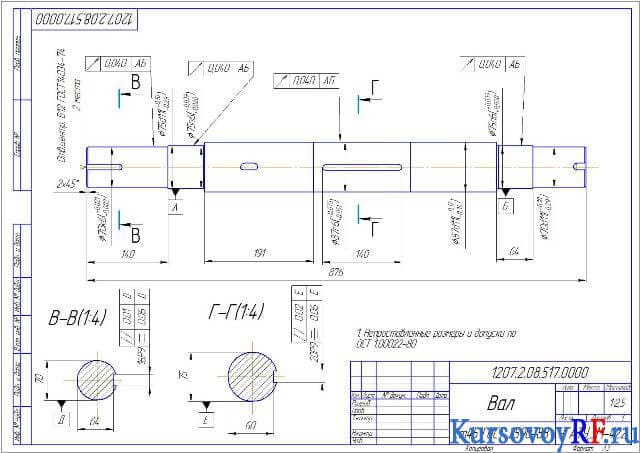

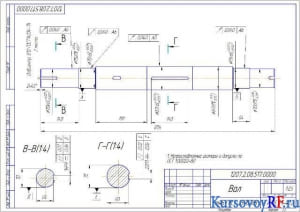

  1. Чертеж деталь вал (формат А3)

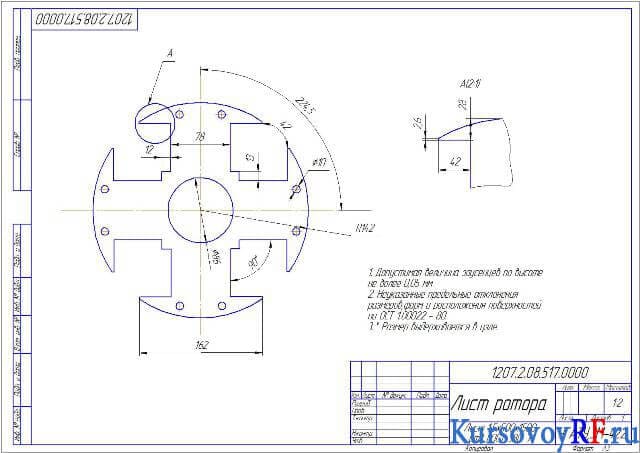

  2. Чертеж деталь листа ротора (формат А3)

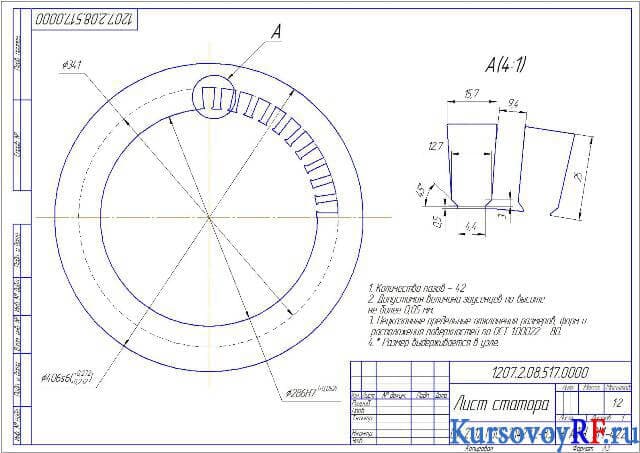

  3. Чертеж деталь листа статора (формат А3)

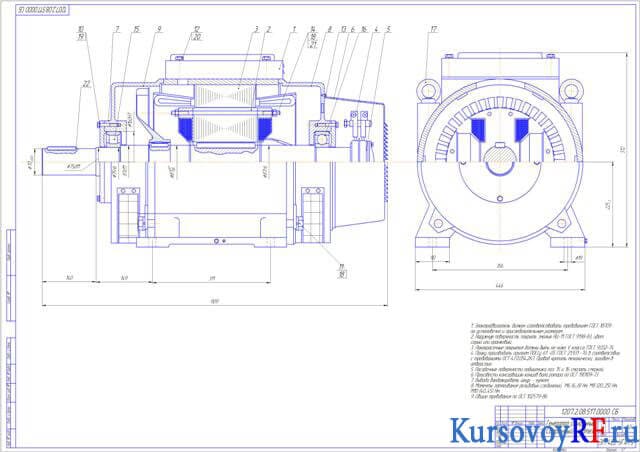

  4. Чертёж сборочный генератора синхронного (формат А1)
