Разработка системы тиристорного электропривода постоянного тока с чертежами

Код: 02.01.01.04.55
Разместил: Орелен Н.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 18 с., 5 табл., 11 рис., 8 источников, 5 приложений
Чертежи (в программе Автокад) 2 листа плакатов и чертежей
ВУЗ Сибирский государственный индустриальный университет

Проект по дисциплине «Системы управления электроприводов»

В курсовом проекте рассмотрены типы электроприводов  в зависимости от  функций основного регулятора системы управления. Выбраны звенья САУ с приложением таблиц технических данных двигателя, сухого трансформатора, тиристоров с естественной вентиляцией, тахогенератора постоянного тока, шунта ШС. Выполнен расчёт статических характеристик двигателя и системы. Построены графики характеристик двигателя и  системы ТП-Д. Выполнено построение структурной схемы разомкнутой системы ТП-Д. Оптимизированы контуры тока якоря и скорости с построением схем. Определены динамические характеристики замкнутой системы. Построена модель системы в электронной среде MatLab с использованием пакета Simulink. Выполнены графики напряжения, тока и скорости. Дополнительные материалы:1.статические характеристики системы ТП-Д на 2листах в Excel  2. Характеристики двигателя и системы ТП-Д на 5листах в Excel  3.Точечные рисунки – 3шт : модель.bmp, пп.bmp, структурная схема.bmp  4. Файл ХМСД :  Курсовой в формате xmcd.

Чертежи

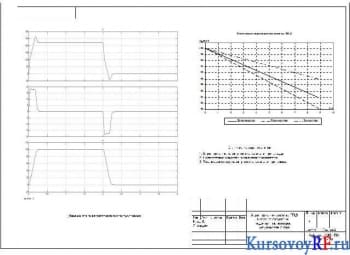

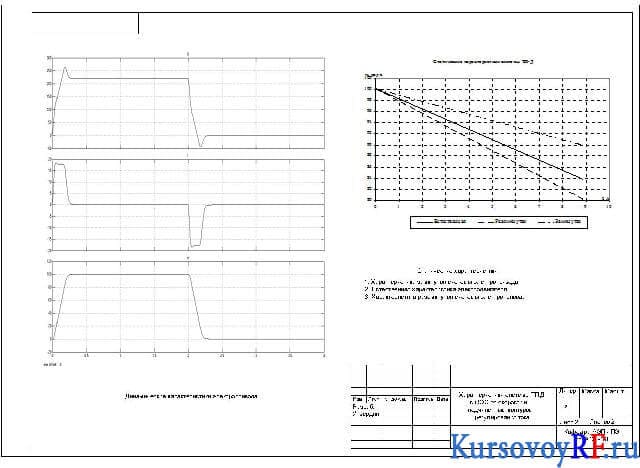

  1. Чертеж характеристик системы ТП-Д  с ООС по скорости и подчинённым контуром регулирования тока (формат А3)

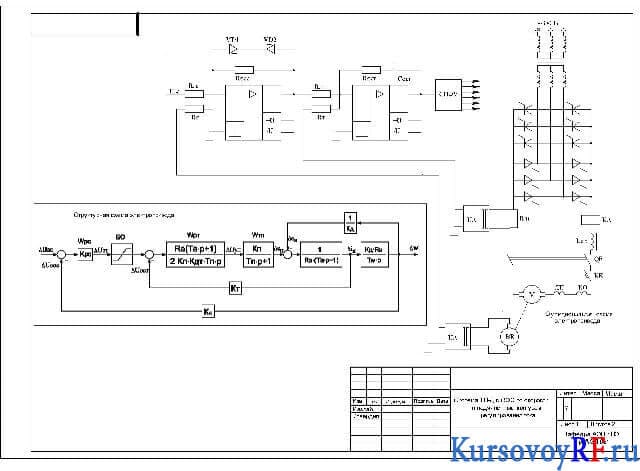

  2. Чертеж системы ТП-Д с ООС по скорости и подчинённым контуром регулирования тока (формат А3)
