Исследование характеристик и расчёт основных параметров асинхронного двигателя серии 4А

Пояснительная записка (в программе Word) 23 с., 8 табл., 10 рис., 6 источников, 7 приложений
Чертежи (в программе Компас и VSD) 3 листа плакатов и чертежей, спецификации 4 листах
ВУЗ Тульский государственный университет

Проект по дисциплине «Электрические машины»

В курсовом проекте рассмотрены технические условия эксплуатации асинхронных двигателей серии 4А. Проанализированы технические, обмоточные  данные электродвигателя 4А180М2У3, его пусковые свойства. Обоснован выбор и выполнен расчёт обмотки статора двигателя. Приложена схема выбранной  двухслойной петлевой равносекционной статорной обмотки. Составлена звезда пазовых ЭДС. Построен график кривой магнитодвижущей силы. Приведена Г – образная схема замещения для построения круговой диаграммы. Выполнен расчёт механической и рабочей  характеристик  двигателя по построенной круговой диаграмме. Построены графики механических характеристик, полученных из круговой диаграммы, по формуле Клосса, по паспортным данным. Проведена сравнительная характеристика этих графиков, и сделан вывод о причине полученных погрешностей.  Дополнительные материалы:1. приложен файл МСД : РПЗ_4А180М2У3.mcd; 2.приложены 6 файлов VSD: 4A dvigat.vsd; diagr.vsd; diagr1.vsd; mehan.vsd; rab harakt.vsd; Рисование3.vsd

Чертежи

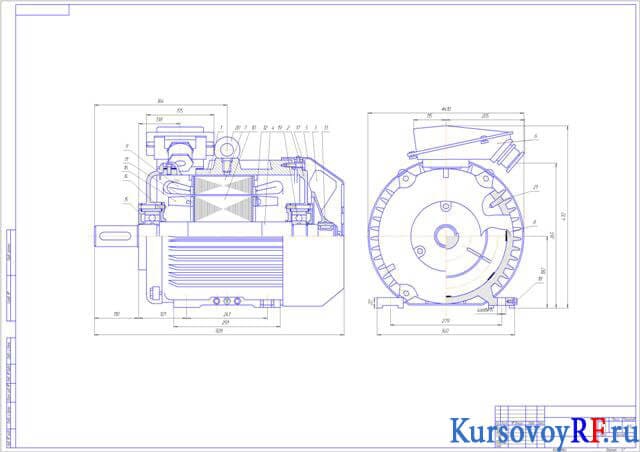

1. Чертеж сборочный двигателя (формат А1)

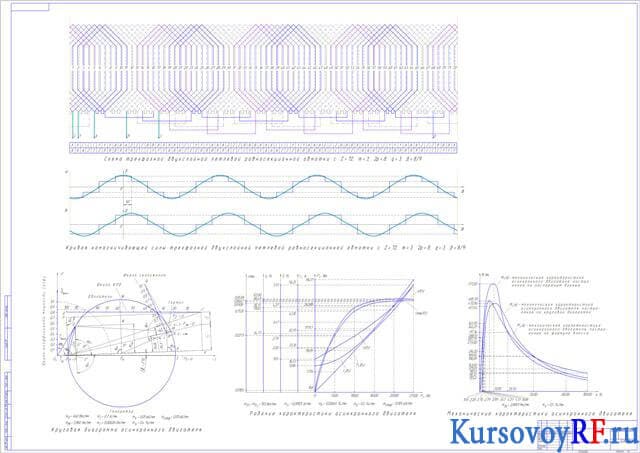

2. Чертеж характеристик асинхронного двигателя марки 4А180М2У3  (формат А1)

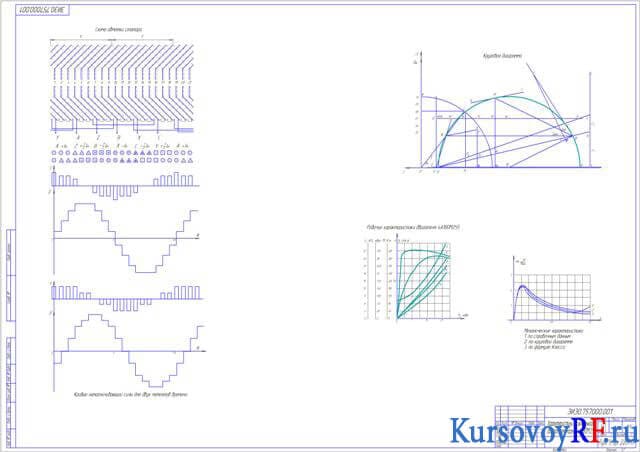

3. Чертёж характеристик асинхронного двигателя  (формат А0)
