Проектирование асинхронного двигателя с короткозамкнутым ротором серии 4А

Пояснительная записка (в программе Word) 49 с., 1 табл., 9 рис., 3 источника, 0 приложений
Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 3 листа

Проект по дисциплине «Электрические машины»

В курсовом проекте дано описание асинхронных двигателей в качестве наиболее распространённого вида электрических машин. Разработана  магнитная цепь двигателя с определением главных размеров, конфигурации, материала. Принята двухслойная обмотка статора из жёстких катушек, укладываемая  в прямоугольные полуоткрытые пазы. Приложен эскиз  пазов статора прямоугольных полуоткрытых. Обмотка короткозамкнутого ротора выполнена с  пазами бутылочной формы с приложением эскиза бутылочных пазов. Приложен рисунок короткозамыкающего кольца ротора для литой конструкций клетки. Рассчитаны МДС для воздушного зазора, для зубцов и спинки статора и ротора. Выполнен расчёт параметров магнитной цепи. Проделаны вычисления активных и индуктивных сопротивлений обмоток.  Представлена схема замещения ротора с бутылочными пазами. Рассчитаны параметры режима холостого хода и номинального режима работы. Представлена таблица с рабочими характеристиками. Определён максимальный момент, начальные пусковой ток и момент. Проведён расчёт тепловой и вентиляционный. Рассчитана масса двигателя и динамический момент инерции ротора. Выполнен механический расчёт вала на жёсткость.

Чертежи

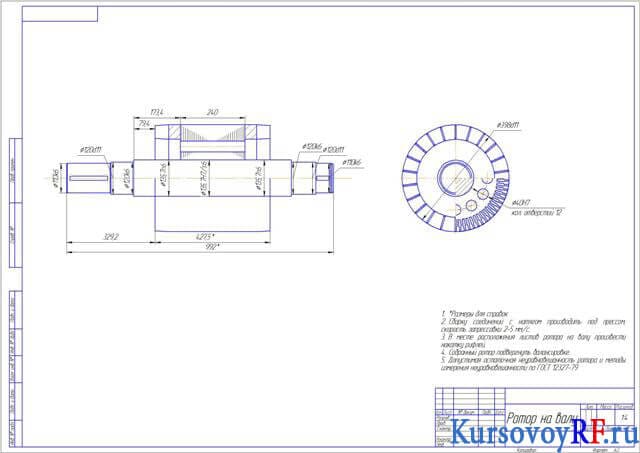

1. Чертеж ротора на валу (формат А2)

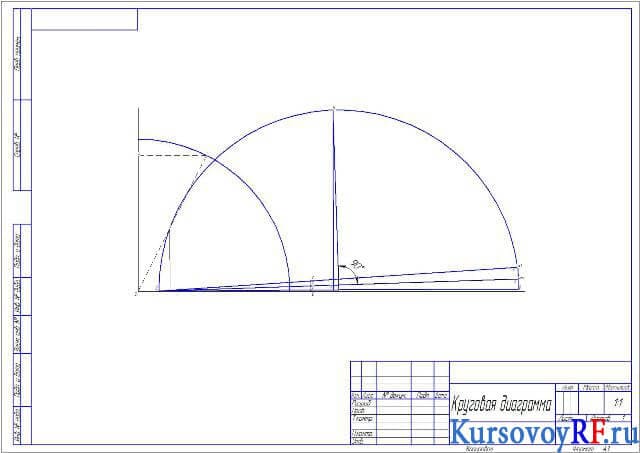

2. Чертеж круговой диаграммы (формат А3)

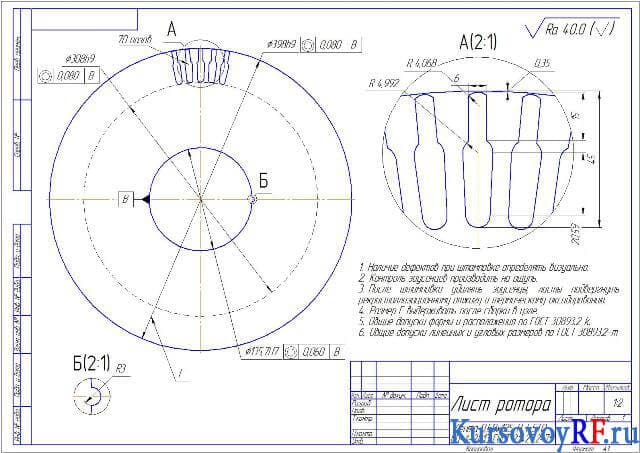

3. Чертёж деталь листа ротора (формат А3)

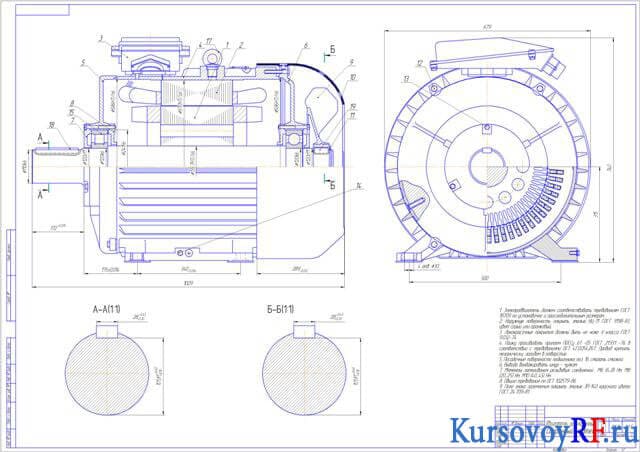

4. Чертёж сборочный двигателя асинхронного (формат А1)
