Курсовой расчет трехфазного асинхронного двигателя с короткозамкнутым ротором

Пояснительная записка (в программе Word) 33 с., 2 табл., 0 рис., 8 источников, 0 приложений на украинском языке
Чертежи (в программе Автокад) 6 листов плакатов и чертежей, спецификации 1 лист
ВУЗ Полтавский национальный технический университет имени Юрия Кондратюка

Проект по дисциплине «Электрические машины»

В курсовом проекте описан принцип действия  асинхронного двигателя. Представлены исходные данные для проектирования. Определены главные размеры двигателя. Выполнен расчёт обмоток статора и короткозамкнутого ротора. Определена форма пазов статора -  трапецеидальный полузакрытый, ротора -  полузакрытый овальный.  Рассчитана магнитная цепь, потери и КПД. Рабочие характеристики рассчитаны аналитическим методом. Результаты расчёта представлены в таблице. Проведён расчёт пусковых параметров двигателя. Определены исходные данные для построения круговой диаграммы. Проведён расчёт тепловой и вентиляционный. В ходе механического расчёта вал рассчитан  на жёсткость и прочность. Выбран тип подшипников. Дана сравнительная характеристика параметров разрабатываемого и базового двигателей.

Чертежи

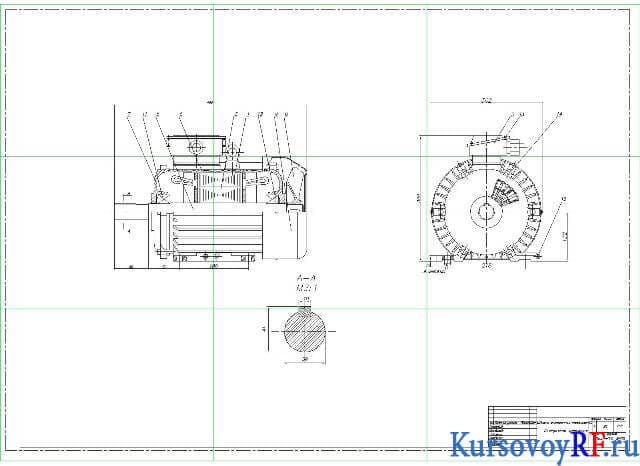

1. Чертеж сборочный двигателя асинхронного трёхфазного (формат А1)

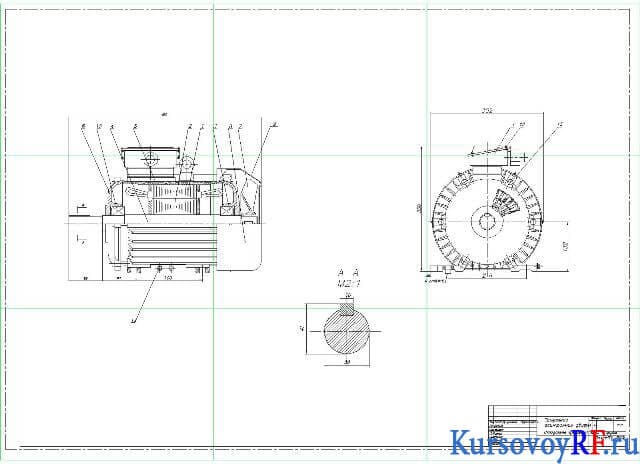

2. Чертеж сборочный трёхфазного асинхронного двигателя (формат А1)

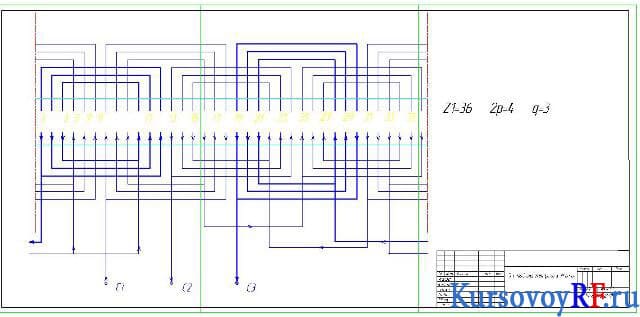

3. Чертёж схемы статора (формат А1)

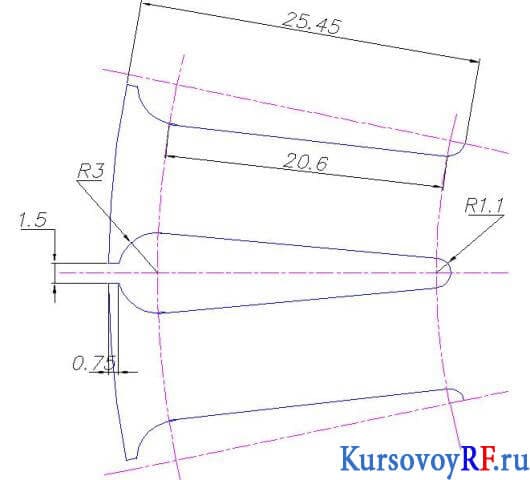

4. Чертёж пазов ротора  эскиз

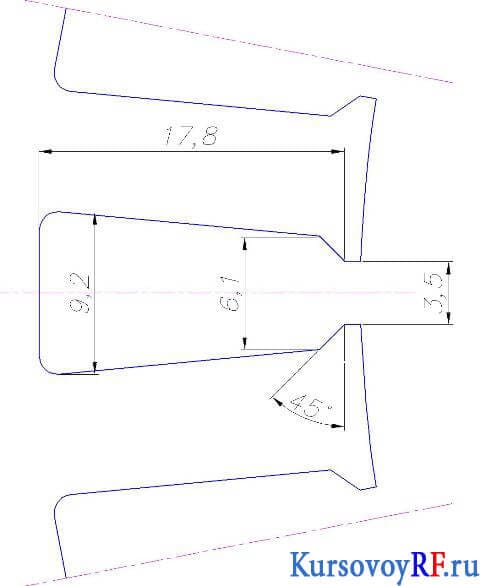

5. Чертёж пазов статора эскизная схема

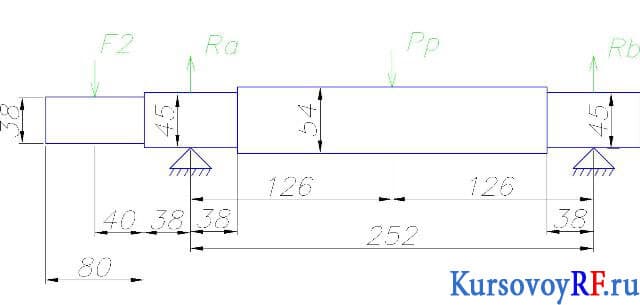

6. Чертёж вала  расчетный чертеж с нагрузками
