Проектирование турбогенератора номинальной мощностью 2,5МВт косвенного воздушного охлаждения обмоток ротора и статора

Пояснительная записка (в программе Word) 23 с., 5 табл., 1 рис., 4 источника, 7 приложений
Чертежи (в программе Автокад) 4 листа плакатов и чертежей

Проект по дисциплине «Электрические машины»

В курсовом проекте рассмотрено применение турбогенераторов. Представлены исходные данные для проектирования. Определены значения внутреннего диаметра статора, диаметра и длины бочки ротора, немагнитного зазора между статором и ротором. Принята стержневая петлевая двухслойная обмотка статора, определены число и размеры пазов статора. Приложена спецификация паза статора и выполнен эскиз сечения паза. Определены полная длина сердечника статора с учетом вентиляционных каналов, внешний диаметр сердечника статора. Рассчитано значение воздушного зазора. Выбраны обмоточные данные ротора. Приложены спецификация и сечение паза ротора. Магнитный расчёт проведён по двум сечениям, данные по расчёту сведены в таблицу. Составлена таблица результатов расчёта характеристики холостого хода. По данным таблицы построена диаграмма Потье. Выполнен расчёт потерь и КПД. Дополнительные материалы: 1.приложен файл с расчётами на 1листе в Excel, 2. график - файл Рисунок4 в JPG, 3. 5 файлов в PDF: диаграмма, магнитная цепь, паз ротора, паз статора, график

Чертежи

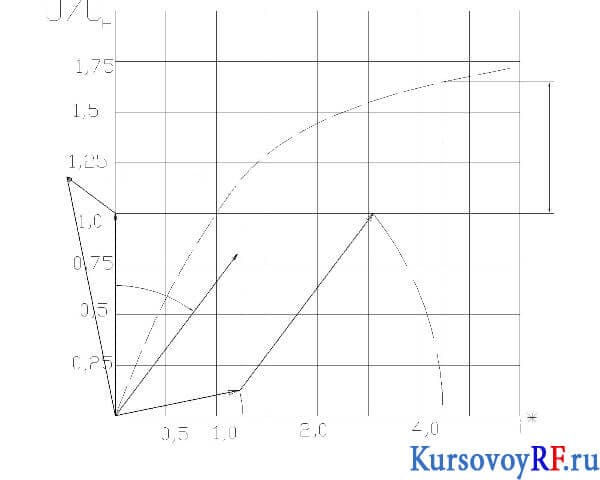

1. Чертеж  диаграммы эскиз

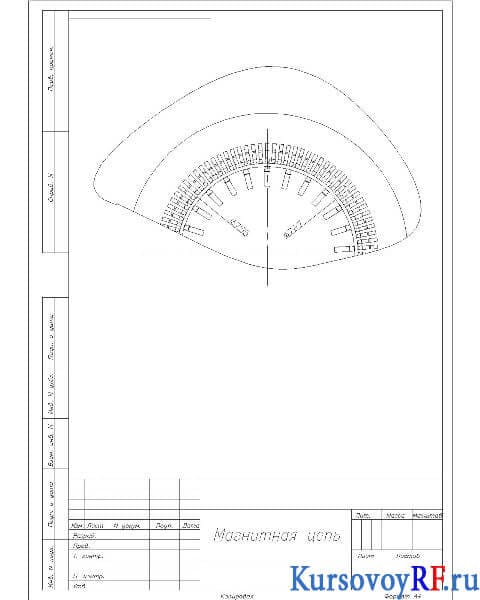

2. Чертеж магнитной цепи (формат А4)

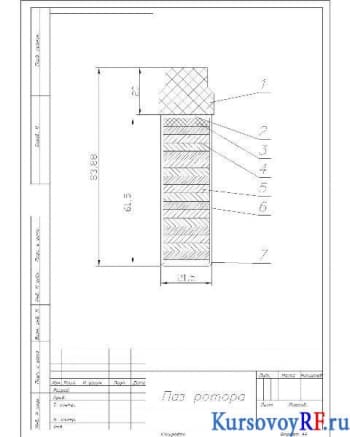

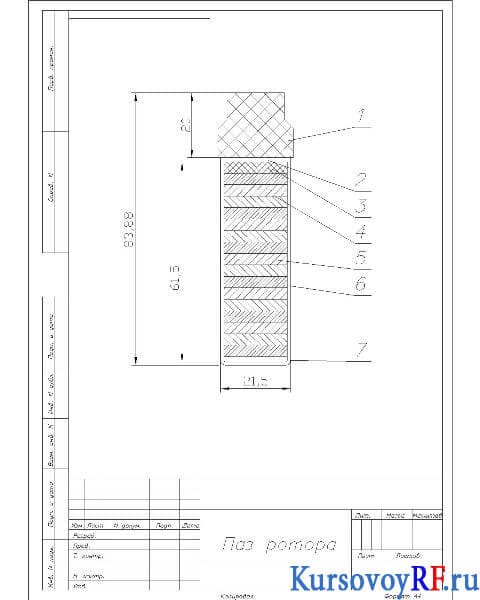

3. Чертёж паза ротора (формат А4)

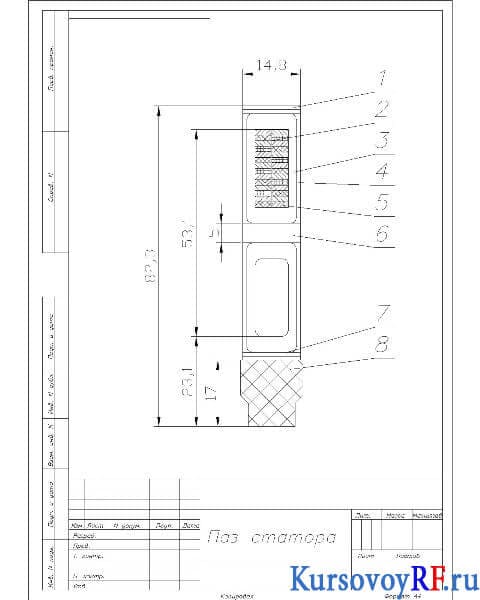

4. Чертёж паза статора (формат А4)
