Проектный курсовой расчёт асинхронного двигателя с короткозамкнутым ротором номинальной мощностью 5квт

Пояснительная записка (в программе Word) 69 с., 2 табл., 15 рис., 3 источника, 3 приложения
Чертежи (в программе Автокад) 1 лист плакатов и чертежей
ВУЗ Оренбургский государственный университет

Проект по дисциплине «Электромеханика»

В курсовом проекте представлено техническое задание с номинальными данными. В ходе проектирования определены главные размеры машины: длина машины, внешний диаметр сердечника. Принято число пазов статора, выбран тип обмотки. Рассчитаны размеры зубцовой зоны статора. Выбрана величина воздушного зазора. В ходе расчета короткозамкнутого ротора приняты овальные полузакрытые пазы. При расчете магнитной цепи получено относительное значение тока намагничивания. Для установившегося режима определены  сопротивления обмоток ротора и статора. Получено значение тока холостого хода. При расчёте рабочих характеристик определено номинальное скольжение, номинальная частота вращения, фазный ток статора, коэффициент мощности,  потери мощности, коэффициент полезного действия. В результате расчета пусковых характеристик получено значение кратности пусковых момента и   тока. В процессе теплового и вентиляционного расчета асинхронного двигателя определены средние превышения температуры обмотки статора над температурой окружающей среды. Для спроектированного двигателя рассчитаны и построены рабочие и пусковые характеристики.

Чертежи

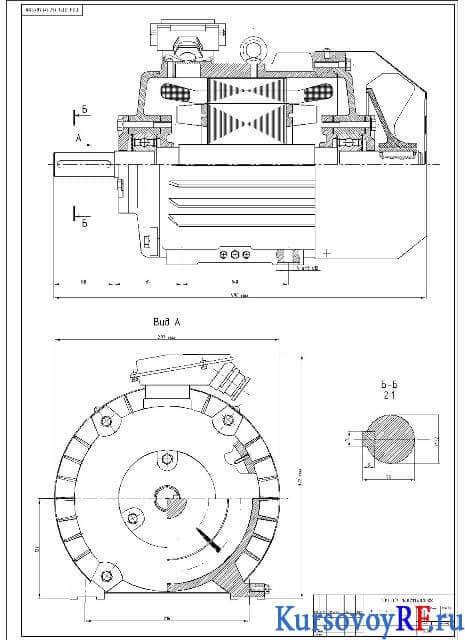

1. Чертеж асинхронного двигателя с короткозамкнутым ротором 4А132 (формат А1)
