Механический расчёт вала асинхронного двигателя с короткозамкнутым ротором

Пояснительная записка (в программе Word) 9 с., 1 табл., 0 рис., 2 источника, 1 приложение
Чертежи (в программе Компас) 2 листа плакатов и чертежей
ВУЗ Тольяттинский государственный университет

Проект по дисциплине «Электрические машины»

В курсовой работе рассмотрены требования, предъявляемые к валу электрической машины. Заданы марка двигателя, степень защиты, способ охлаждения, способ монтажа,  параметры мощности, частоты вращения, напряжения питания.  Представлена таблица с исходными данными для расчёта. В результате расчёта определена сила тяжести сердечника ротора с обмоткой и участком вала по длине сердечника. Найден прогиб вала посередине сердечника. Рассчитан  момент вращения двигателя номинальный.  Определены  поперечная сила и  начальный расчетный эксцентриситет сердечника ротора.   Рассчитана сила магнитного притяжения одностороннего   и  дополнительный прогиб от этой силы. Определены прогибы установившийся, результирующий  и  от силы тяжести упругой полумуфты. Рассчитаны  критическая частота вращения и шкив. Выполнен расчёт моментов  изгибающего, кручения, сопротивления при изгибе. Рассчитано приведенное напряжение. Для расчёта проекта использована  ЭВМ.Дополнительные материалы: приложена таблица с расчётами на 1листе в Word.

Чертежи

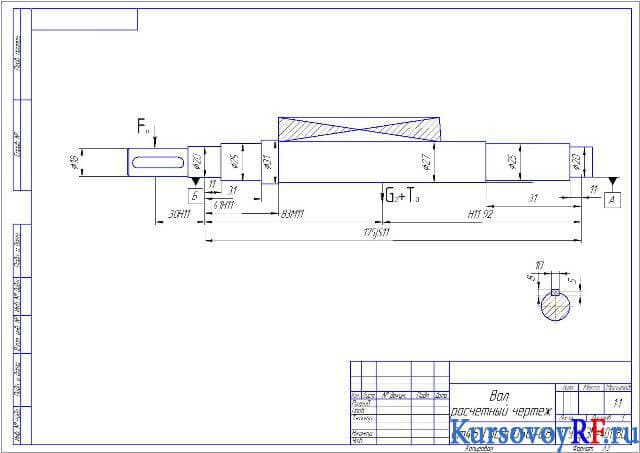

1. Чертеж расчётный деталь вал (формат А3)

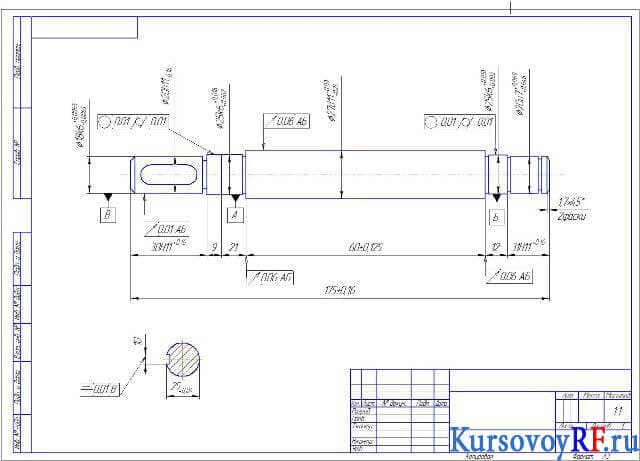

2. Чертеж деталь вал (формат А3)
