Проектная курсовая разработка асинхронного двигателя на основе справочных параметров серийного двигателя 4А180М8У3 с короткозамкнутым ротором

Пояснительная записка (в программе Word) 18 с., 3 табл., 12 рис., 6 источников, 4 приложения на украинском языке
Чертежи (в программе Компас) 1 лист плакатов и чертежей, спецификации 1 лист

Проект по дисциплине «Электрические машины»

В курсовом проекте  разработан асинхронный двигатель на основе  серийного двигателя 4А180М8У3 с короткозамкнутым ротором. Проведён анализ и сравнение  построенных характеристик и справочных на предмет работоспособности спроектированной машины.  В ходе расчёта приняты трапециевидные и прямоугольные пазы, которые применяются в двигателях серии 4А.  Заполнение паза в пределах допустимого для механизированной укладки обмоток. Все относительные значения параметров рабочего режима лежат в допустимом интервале, что свидетельствует о правильности проведенных расчетов. Коэффициент полезного действия спроектированного  двигателя  совпадает с КПД двигателя серийного производства. В результате расчёта получен повышенный пусковой момент  при уменьшении пускового тока.Среднее превышение температуры обмотки статора над температурой окружающей среды  допустимо  классом изоляции F. Расход воздуха, обеспечиваемый наружным вентилятором,  больше необходимого для охлаждения расхода воздуха. Проведён расчёт  массы двигателя. Дополнительные материалы: приложен файл Gotoviy180m8.mcdx; файл - RabPusk.xmcd; приложен паспорт асинхронного двигателя на 1листе в Word; приложен файл Перечень замечаний нормоконтролера к курсовому проекту на 1листе в Word.

Чертежи

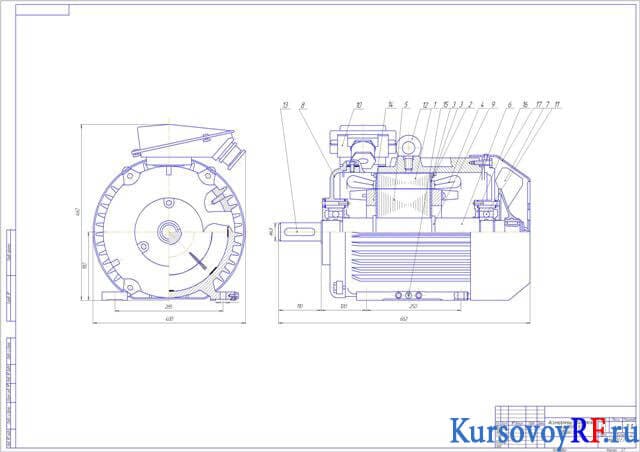

1. Чертеж общего вида асинхронного двигателя  4А225М4У3 (формат А1)
