Проектный курсовой расчёт двигателя асинхронного трёхфазного с короткозамкнутым ротором мощностью 7,5кВт

Код: 02.01.01.04.81
Разместил: Орелен Н.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 24 с., 4 табл., 0 рис., 0 источников, 2 приложения
Чертежи (в программе Автокад) 2 листа плакатов и чертежей, спецификации 2 листа

Проект по дисциплине «Электрические машины»

В курсовом проекте представлено техническое задание для проектирования. Определены главные размеры проектируемой машины. Выбраны число пазов статора и тип обмотки – однослойная, принята марка  обмоточного  провода. Определены размеры зубцовой зоны статора и  воздушного зазора. При расчёте ротора определены размеры пазов и короткозамыкающих колец. В результате расчёта магнитной цепи определены магнитные напряжения воздушного зазора, зубцовой зоны и ярма статора и ротора. Определено относительное значение намагничивающего тока. В ходе расчётов параметров рабочего режима определены активные и индуктивные сопротивления обмоток ротора и статора. Рассчитаны все виды потерь. Представлена таблица расчёта рабочих характеристик  асинхронного двигателя. В целях определения токов в пусковых режимах выполнен расчёт пусковых характеристик. Получены значения кратности пусковых токов и моментов. Рассчитан перепад температур, выполнен расчёт вентиляции.  Дополнительные материалы: приложена расчетно-пояснительная записка в формате xmcd; файл технического задания на 1листе в Word .

Чертежи

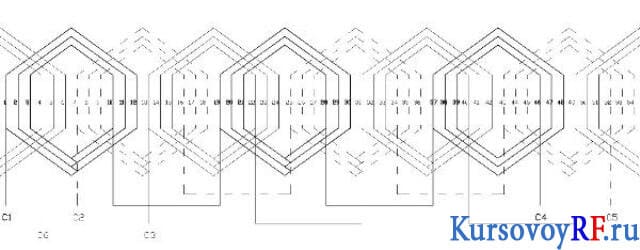

  1. Чертеж эскизный обмотки

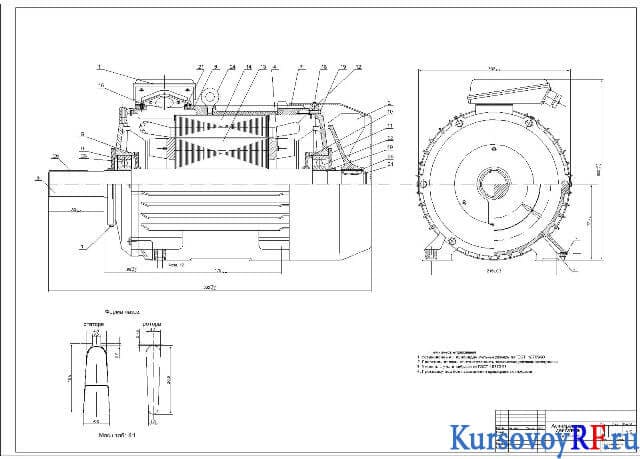

  2. Чертеж сборочный асинхронного двигателя (формат А2 )
