Создание и расчет раздаточной коробки передач на примере автомобиля марки ГАЗ-66

Пояснительная записка (в программе Word) 47 с., 11 табл., 14 рис., 6 источников
Чертежи (в программе Автокад) 4 листа плакатов и чертежей
ВУЗ НГТУ

В курсовой работе были разработаны технические требования к качеству обработки детали. Проведен анализ конструкции механизма, его условий работы и основного назначения. Представлен эскиз раздаточной коробки передач, составлена схема линейной размерной цепи. Спроектирован технологический процесс механической обработки выходного вала раздаточной коробки. Проанализирована технологичность детали. Выполнен расчет припусков на механическую обработку и режимов резания. Разработан технологический процесс сборки, рассмотрена классификация соединений изделий. Описано образование сборочных соединений. Подобрано основное оборудование и технологическая оснастка.

Чертежи

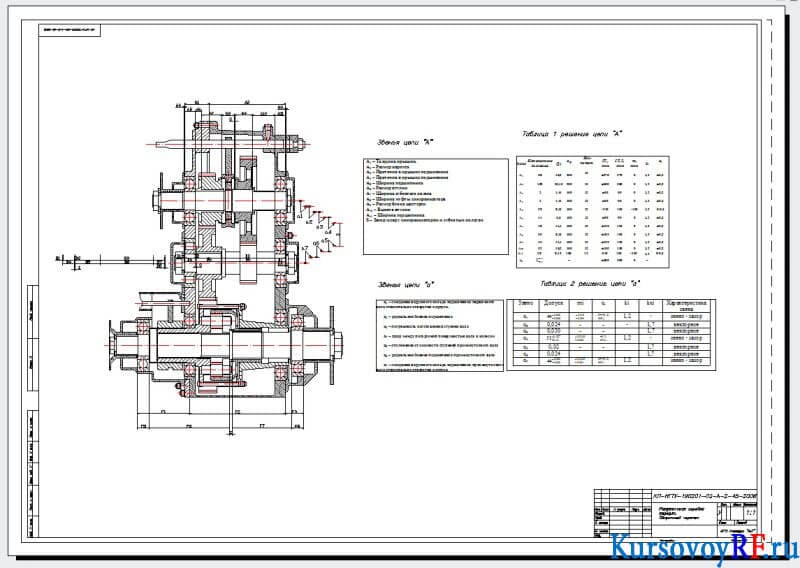

1. Чертеж Раздаточная коробка передач (формат А1)

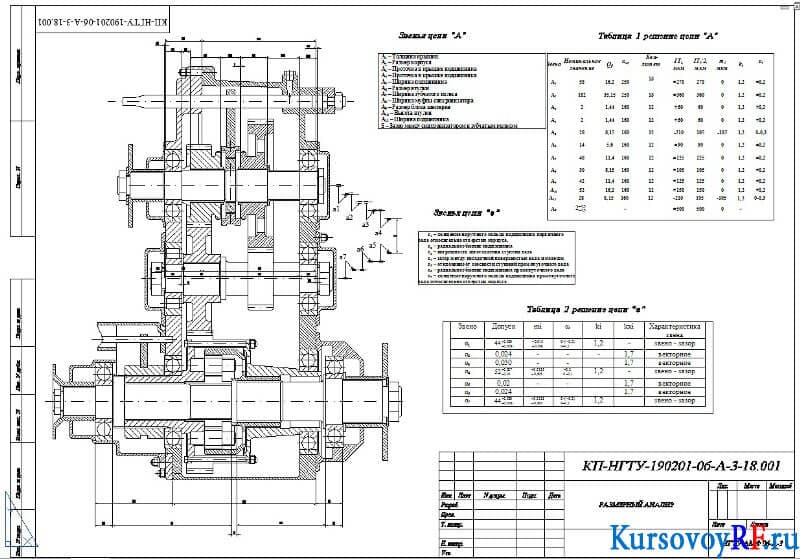

2. Чертеж Размерный анализ (формат А3)

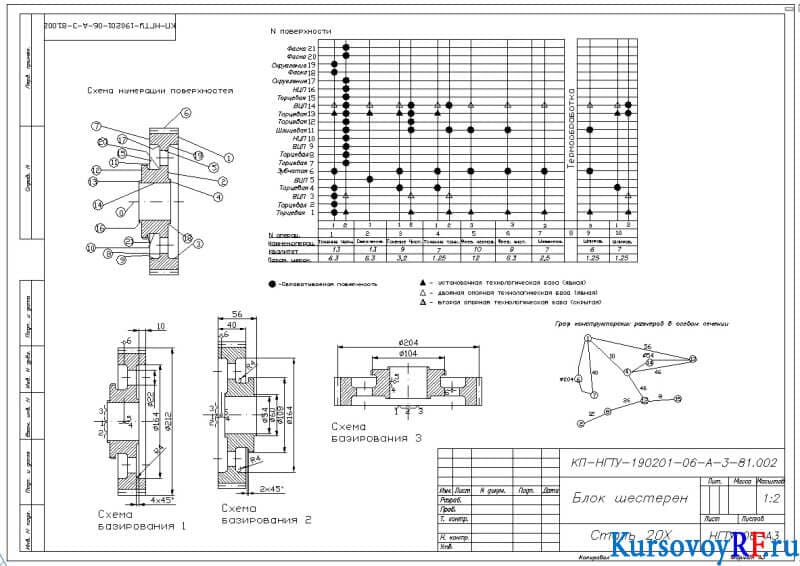

3. Чертеж Деталь Блок шестерни (формат А3)

4. Чертеж Последовательность сборки изделия
