Конструирование раздаточной коробки для автобуса малого класса

02.01.01.05.05Пояснительная записка (в программе Word) 31 с., 4 табл., 3 рис., 8 источников
Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей, спецификации 2 листа
ВУЗ Камская государственная инженерно-экономическая академия

Проект по дисциплине «Автомобили»

В представленной курсовой работе был проведен анализ существующих аналогов автомобиля и конструкций, составлены схемы раздаточных коробок с дифференциальным и блокированным приводом. Выполнен расчет раздаточной коробки, определены передаточные числа и расчетные нагрузки. Осуществлен выбор размеров зубчатых колес, вычислен межосевой дифференциал. Проведена проверка зубьев на прочность, рассчитана высшая и низшая передача. Произведен расчет валов и подшипников раздаточной коробки передач. Составлена расчетная схема сил, которые действуют на зубчатые колеса и подшипники передач. Дано обоснование выбора смазочно-охлаждающих жидкостей.

Чертежи

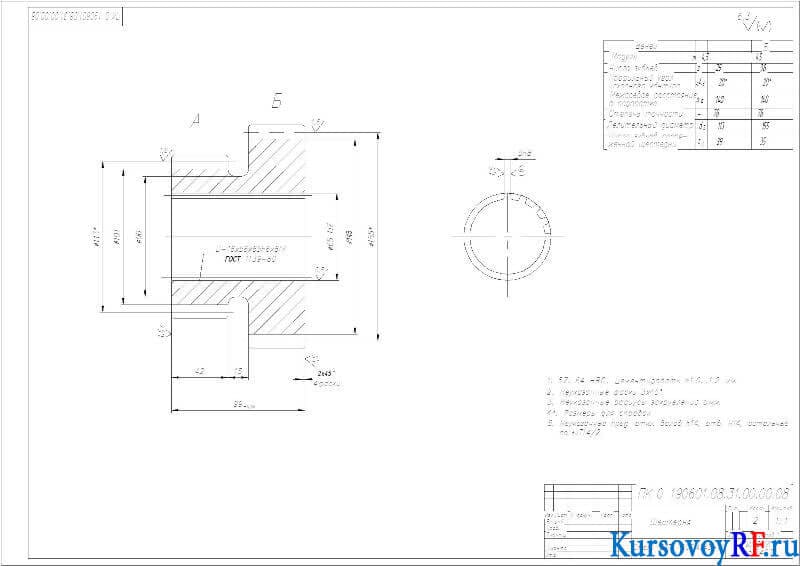

1. Чертеж Деталь Шестерня (формат А3)

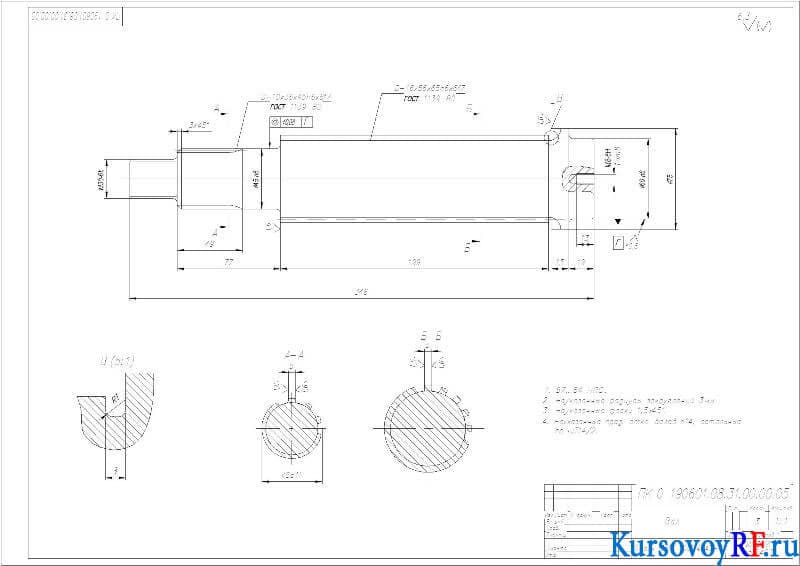

2. Чертеж Деталь Вал (формат А3)

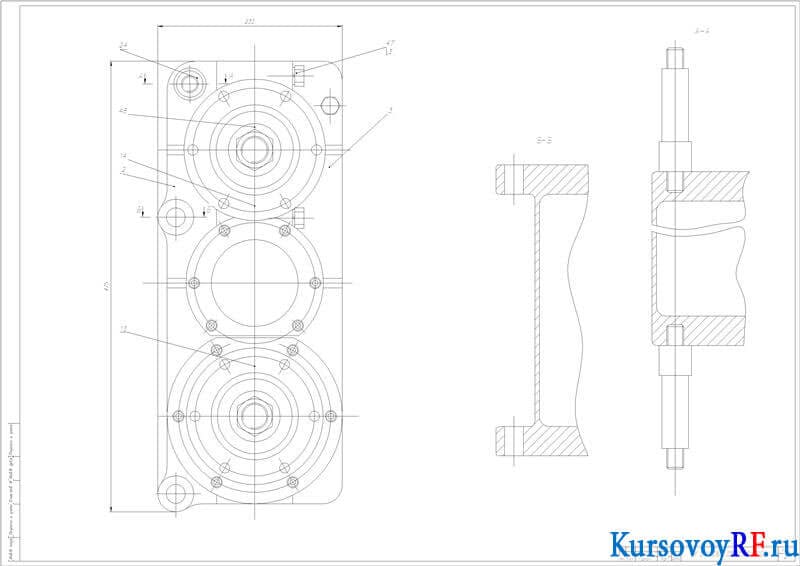

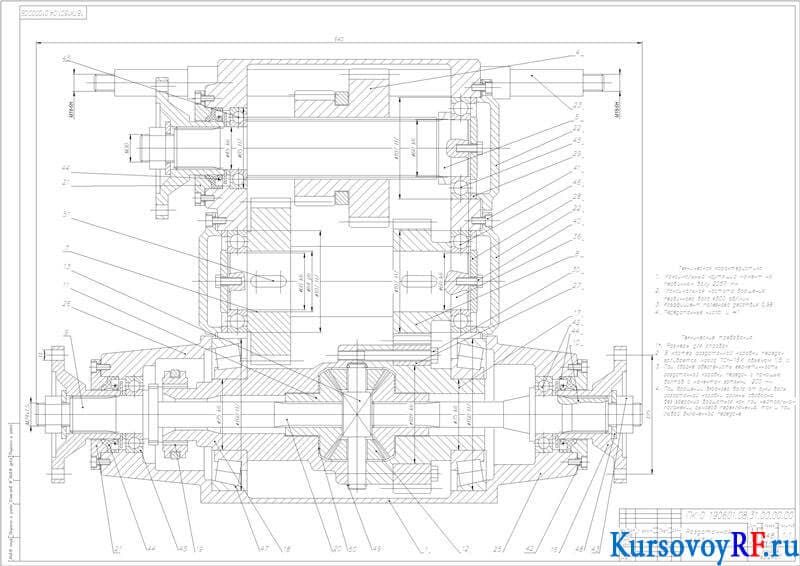

3. Чертеж сборочный Раздаточная коробка (формат А1х2)
