Расчет и курсовая разработка раздаточной коробки для ГАЗ

Пояснительная записка (в программе Word) 52 с., 19 табл., 6 рис., 14 источников
Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 3 листа
ВУЗ Уральский государственный технический университет – УПИ имени первого Президента России Б.Н. Ельцина

Проект по дисциплине «Конструирование и расчет автомобилей и тракторов»

В курсовой работе была дана общая техническая характеристика автомобиля. Выполнен тяговой расчет автомобиля, определены потребная мощность двигателя, построена внешняя скоростная характеристика двигателя. Определены передаточные числа элементов трансмиссии, подобраны шины. Вычислен тяговой баланс автомобиля и раздаточная коробка. Найдены крутящий момент, частота вращения и величины, входящие в формулы для нахождения расчётных напряжений. Рассчитаны относительный пробег на различных передачах и расчетные напряжения. Произведен расчет подшипников и шлицевых соединений, подобраны зубчатые муфты. Рассмотрены снятие и установка раздаточной коробки с автомобиля.

Чертежи

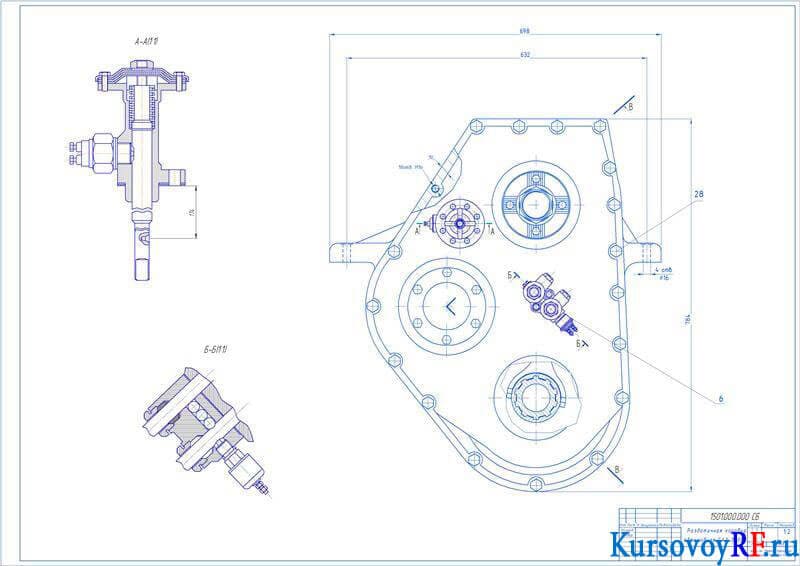

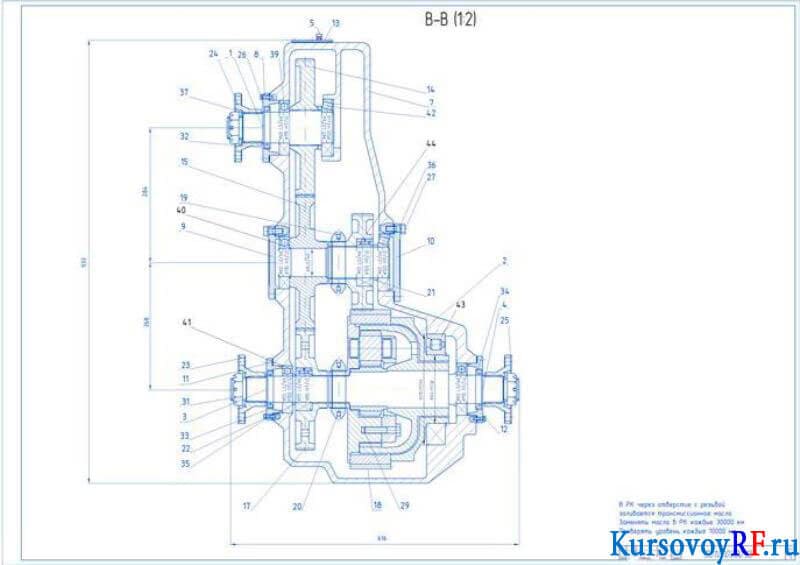

1. Чертеж Раздаточная коробка автомобиля ГАЗ-3308 (формат 2хА1)

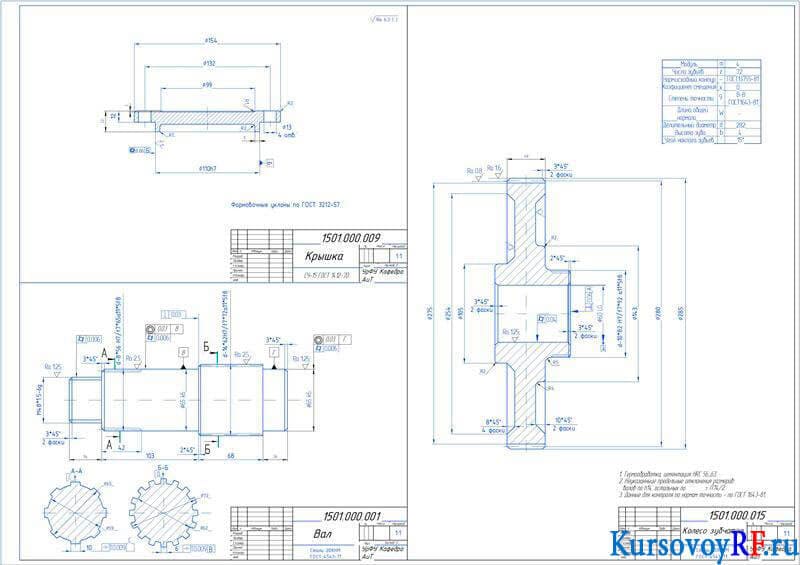

2. Чертеж Деталировка (крышка, вал, колесо зубчатое) (формат А1)

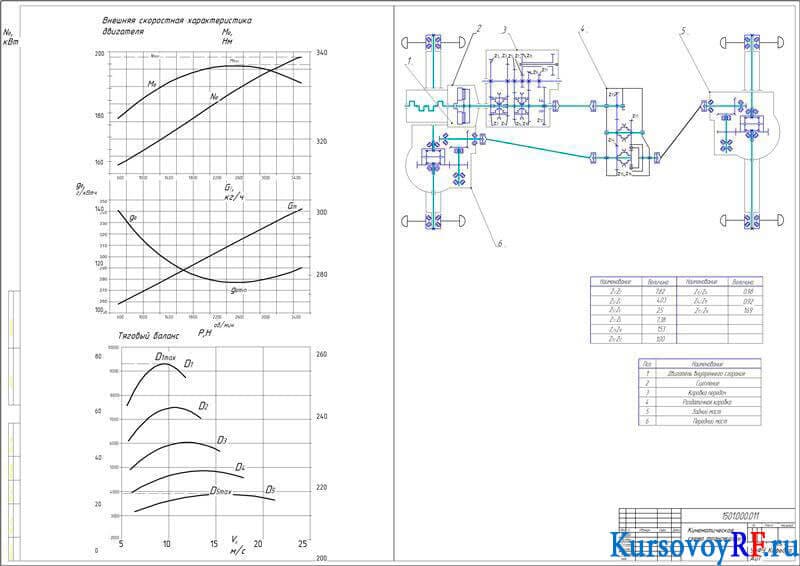

3. Чертеж Кинематическая схема трансмиссии (формат А1)
