Курсовой расчет и проектирование раздаточной коробки в автомобиле ГАЗ-3308

Пояснительная записка (в программе Word) 52 стр., 15 табл., 6 рис., 14 источников
Чертежи (в программе Компас, Автокад) 4 листа плакатов и чертежей, 3 листа спецификации
ВУЗ УГТУ-УПИ

Курсовой проект по дисциплине: «Конструирование и расчет автомобилей и тракторов»

В курсовой работе произведены расчеты потребляемой мощности двигателя, шлицевых соединений, зубчатых передач раздаточной коробки, валов и подшипников. Построены внешние характеристики скорости двигателя, а также тяговые характеристики. Определены передаточные числа элементов трансмиссии, силы, действующие на зубчатые колеса и напряженность зубьев и пробега автомобиля до поломки или выкрашивания зубьев. Рассмотрены параметры зубчатой передачи, первичный и вторичный валы, пониженная и прямая передачи, реакции опор валов, выбор зубчатых муфт, подшипники раздаточной коробки и разборка-сборка раздаточной коробки.

Чертежи курсовой работы (в программе Компас, Автокад)

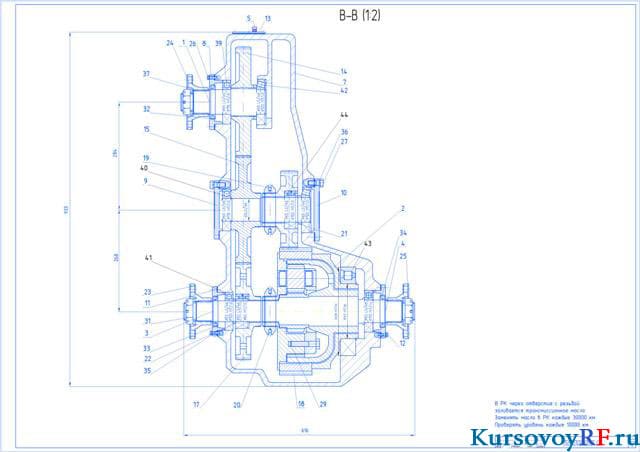

1. Чертеж раздаточной коробки автомобиля ГАЗ-3308 (формат А1)

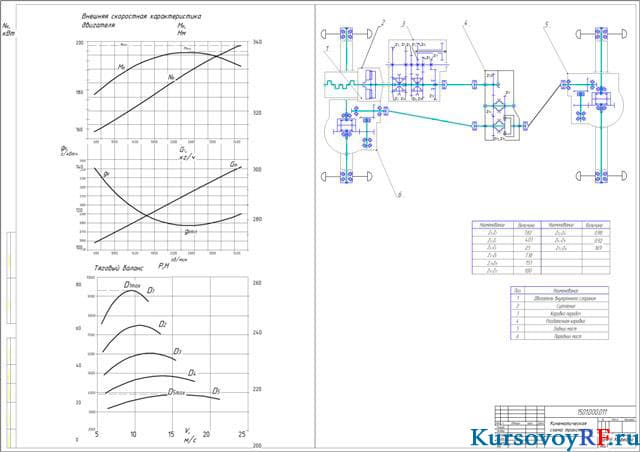

2. Чертеж кинематической схемы трансмиссии (формат А1)

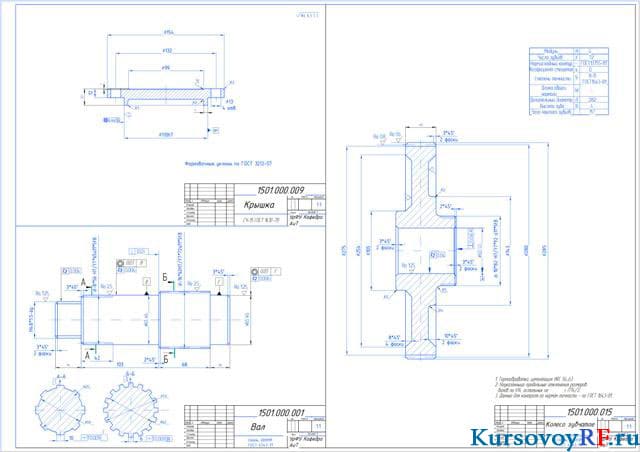

3. Чертежи деталей крышка, вал, колесо зубчатое (формат А1)

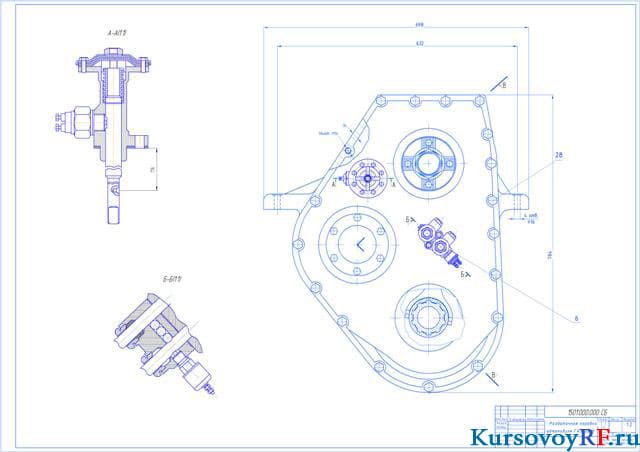

4. Чертеж общего вида КПП (формат А1)
