Проект реконструкции конвертора и абсорбера для очистки газа сгорания

Состав чертежей

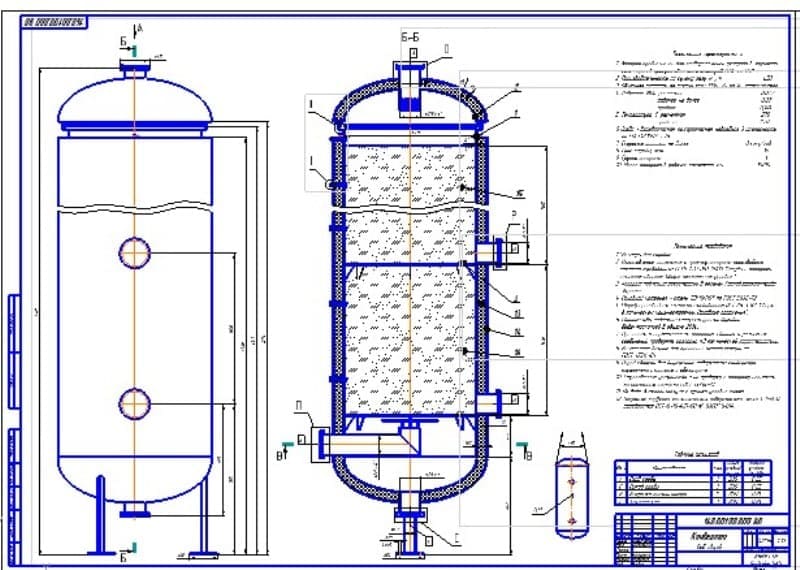

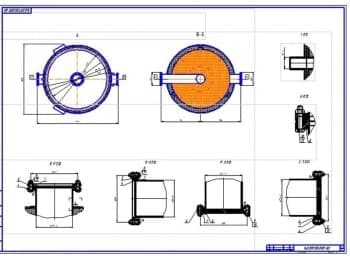

1. Общий вид конвертора (ф.2хА1)

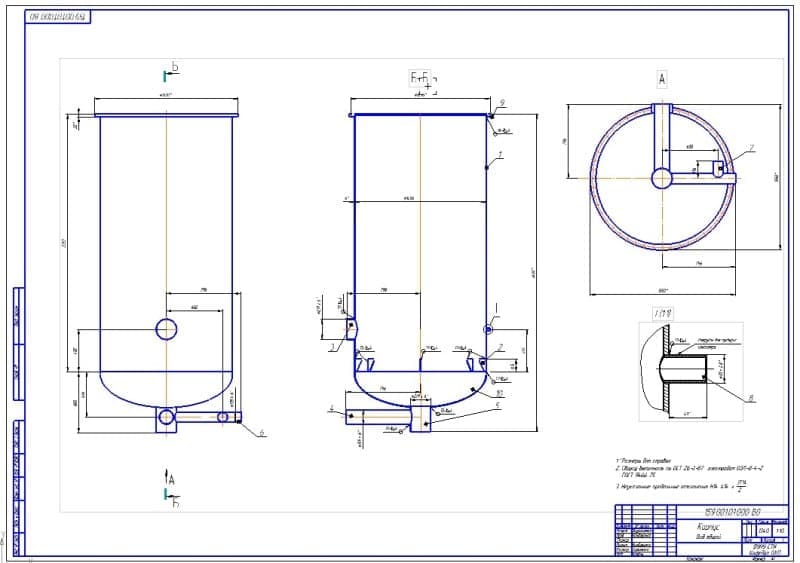

2. Сборочный чертеж корпуса конвертора (ф.А1)

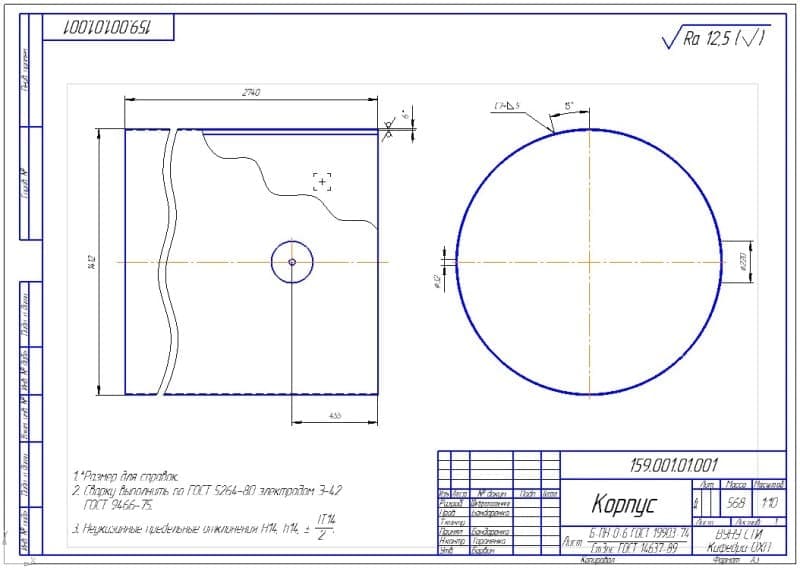

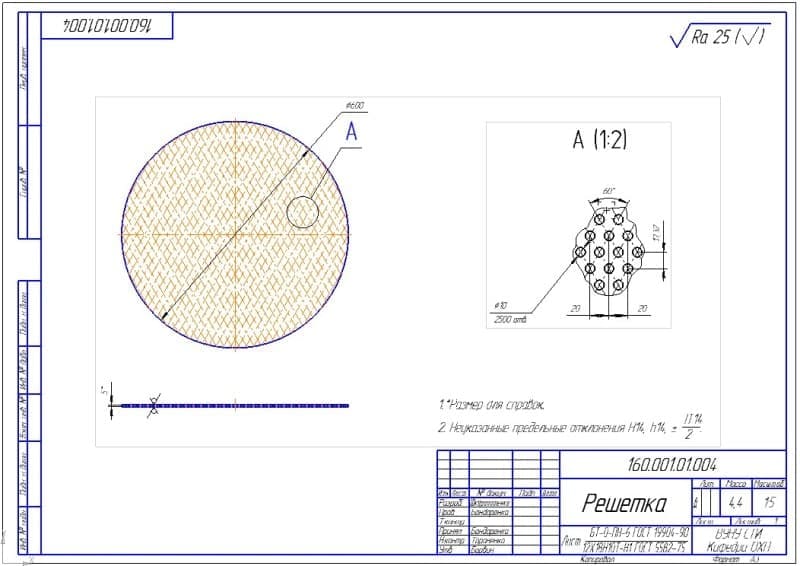

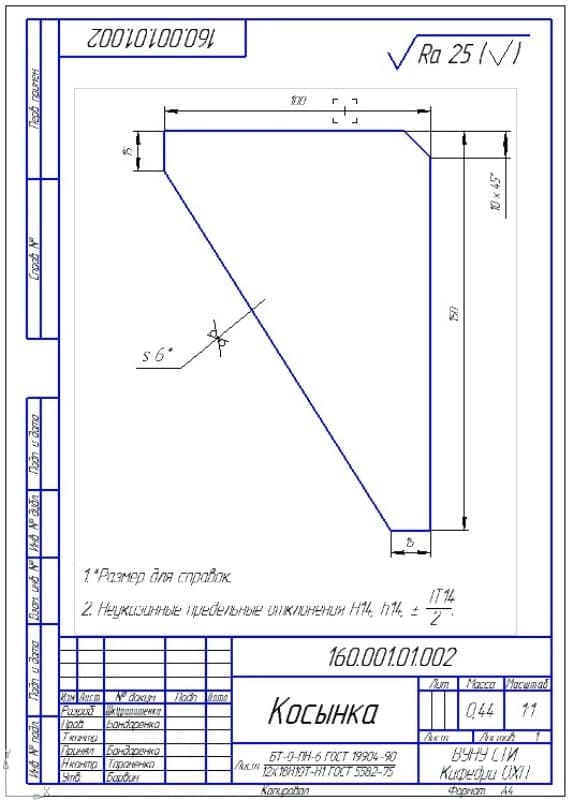

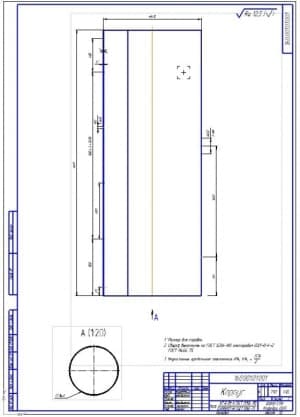

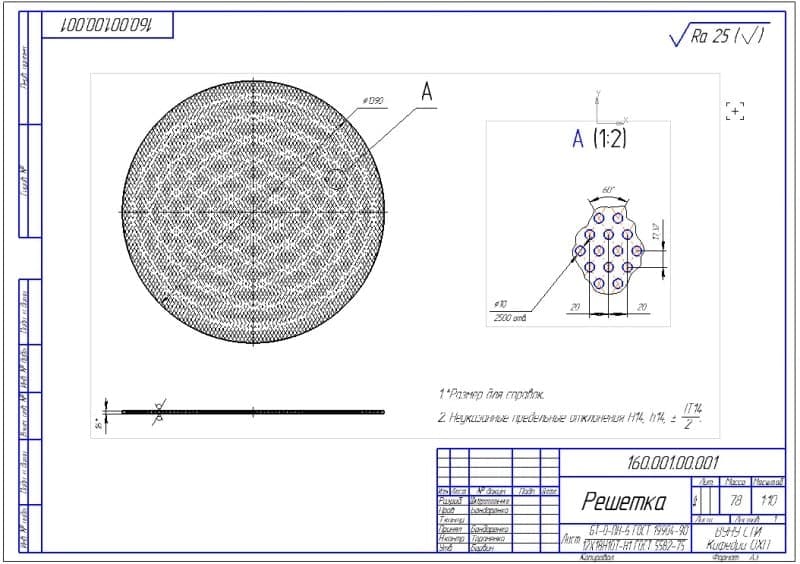

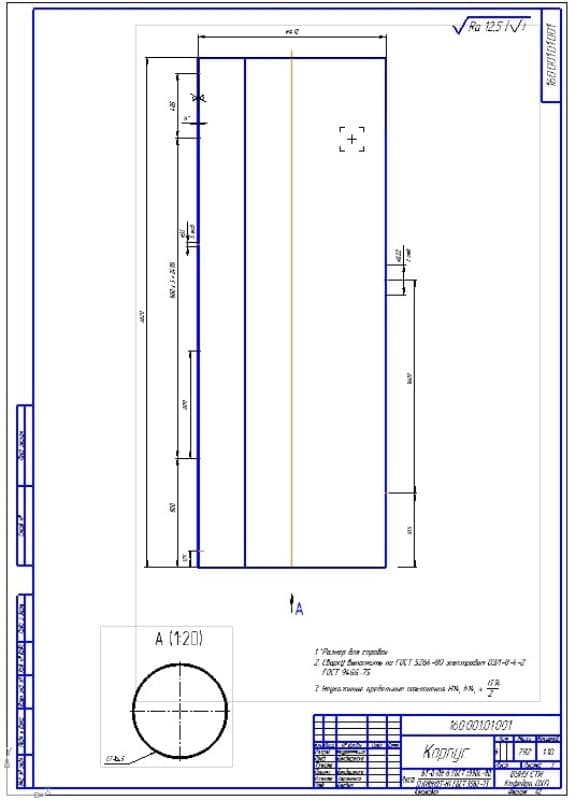

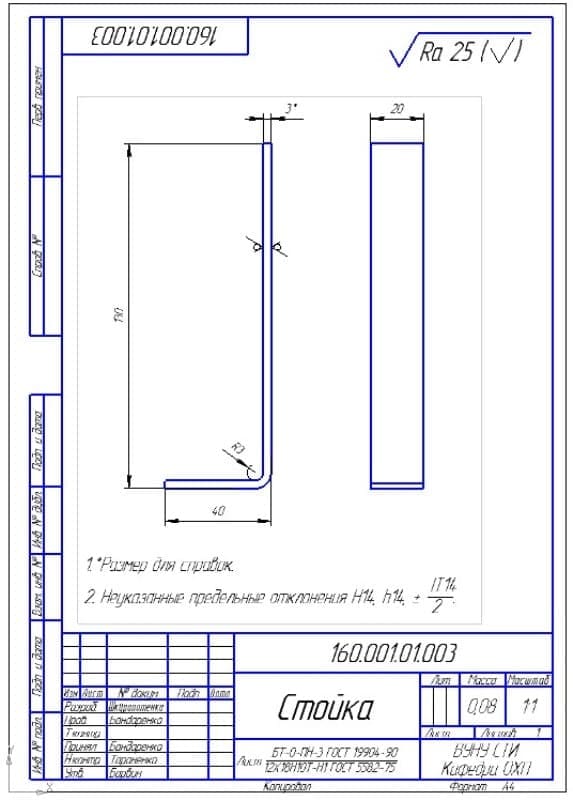

3. Деталировка конвертора: корпус, косынка, большая решетка, стойка (ф.А1)

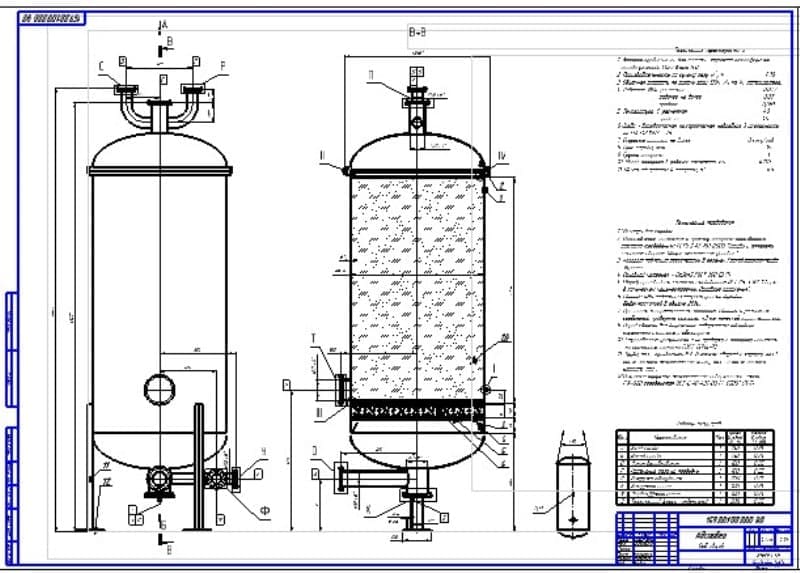

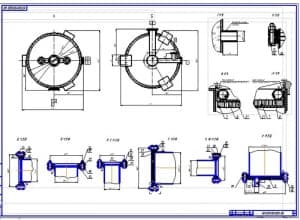

4. Общий вид адсорбера (ф.А1)

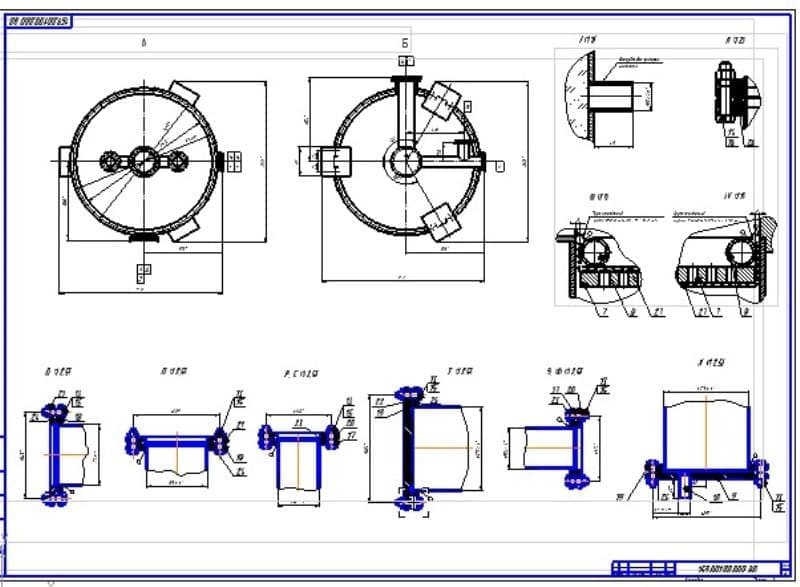

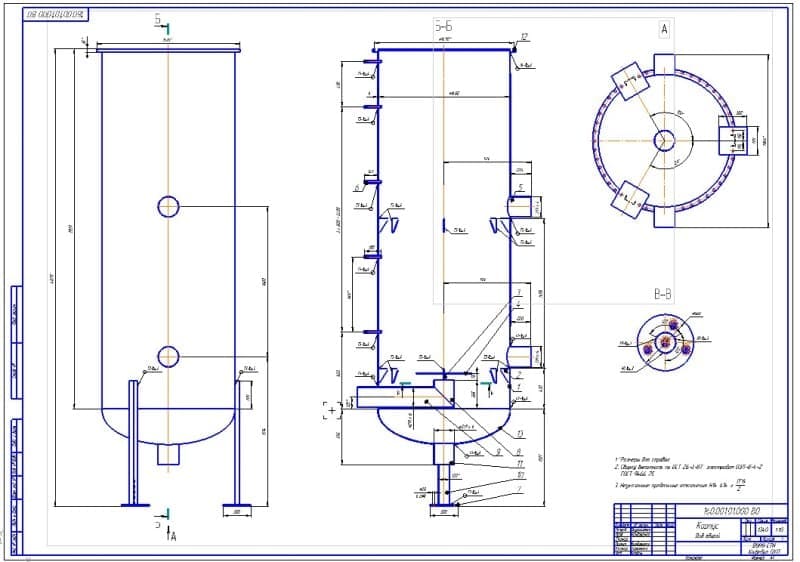

5. Сборочный чертеж корпуса адсорбера (ф.2хА1)

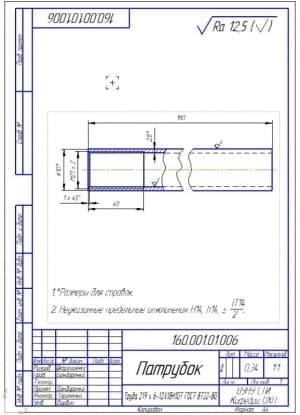

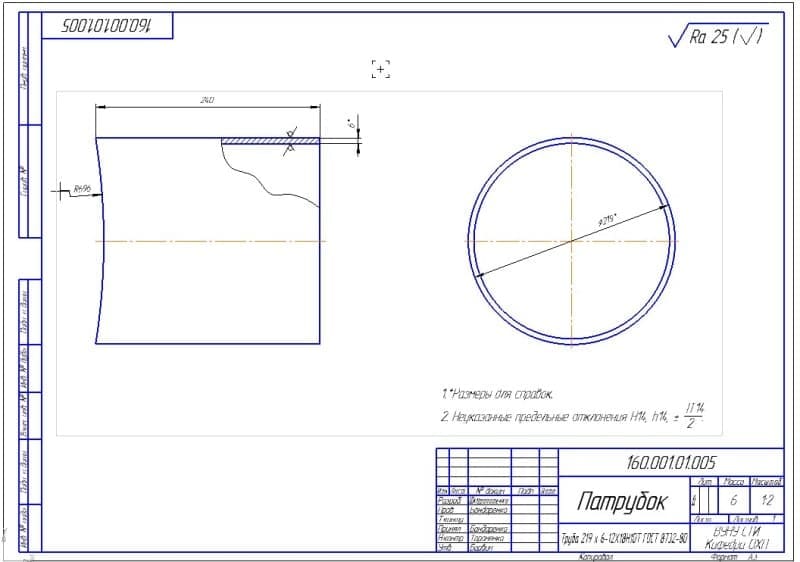

6. Деталировка адсорбера (ф.А1)

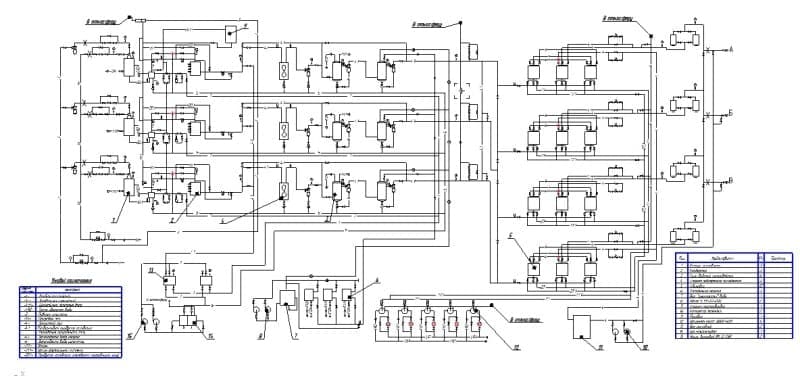

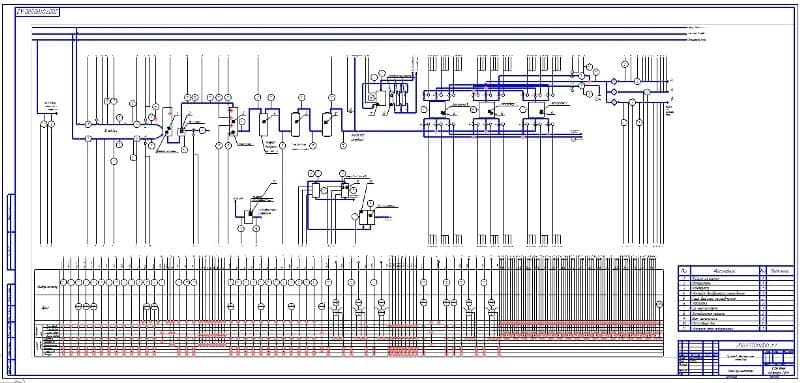

7. Функциональная схема производства защитной атмосферы (ф.2хА1)
8. Технология (ф.А1)

Описание

 При выполнении дипломного проекта была выполнена следующая работа:

1) Проанализированы существующие на сегодняшний день способы производства защитной атмосферы для процесса формирования стекла и выбран наиболее оптимальный, отвечающий условиям современного рынка день и развитию современной химической промышленности;

2) Были проведены технологические расчёты, в результате которых были определены режим работы проектируемых конвертора и адсорбера и их основные размеры - диаметр и высота, а также диаметры технологических штуцеров;

3) Проведены расчёты на прочность и жёсткость элементов аппаратов, подтверждающие работоспособность разработанной конструкции. Расчёты выполнены в соответствии с действующей в химическом машиностроении нормативно-технической документацией;

4) Проведены технико-экономические расчёты. За счёт увеличения производственной мощности и реконструкции конвертора и адсорбера годовой экономический эффект;

5) Разработана система автоматизации, обеспечивающая нормальный режим работы технологических аппаратов;

6) Разработаны чертежи проектируемого конвертора и адсорбера. Конструкция аппаратов разработана в соответствии с действующей в химическом машиностроении нормативно-технической документацией;

7) Предусмотрены мероприятия по гражданской обороне, охране труда и технике безопасности, промышленной экологии.

В данном дипломном проекте были разработаны аппараты, отвечающие отечественным стандартам
