Дипломный проект с чертежами по "Очистным сооружениям"
| Шифр проекта | 01.01.07.05.01 |
| Пояснительная записка (в программе Word) | 59 с., 18 рис., 3 табл., 25 источника |
|
Чертежи (в программе Компас) |
17 листов плакатов и чертежей |
| Год выпуска | - |
| ВУЗ | Уфимский государственный нефтяной технический университет |
| Приложения | Спецификация 4 листов |
Состав чертежей дипломного проекта:
-
Чертеж нефтенакопителя динамического (формат А1)
-

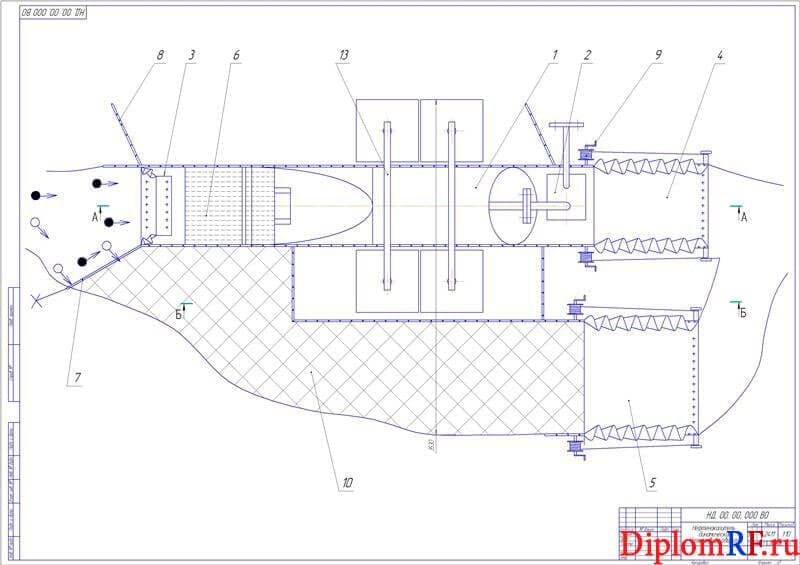

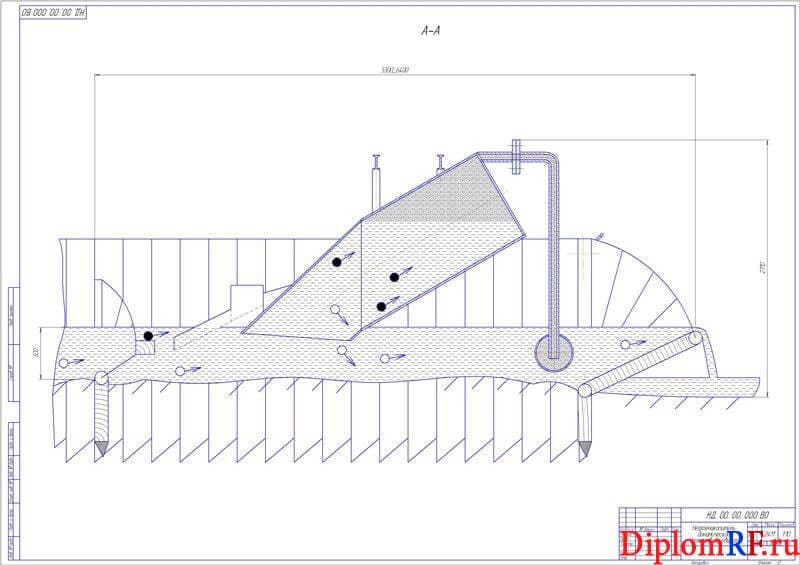

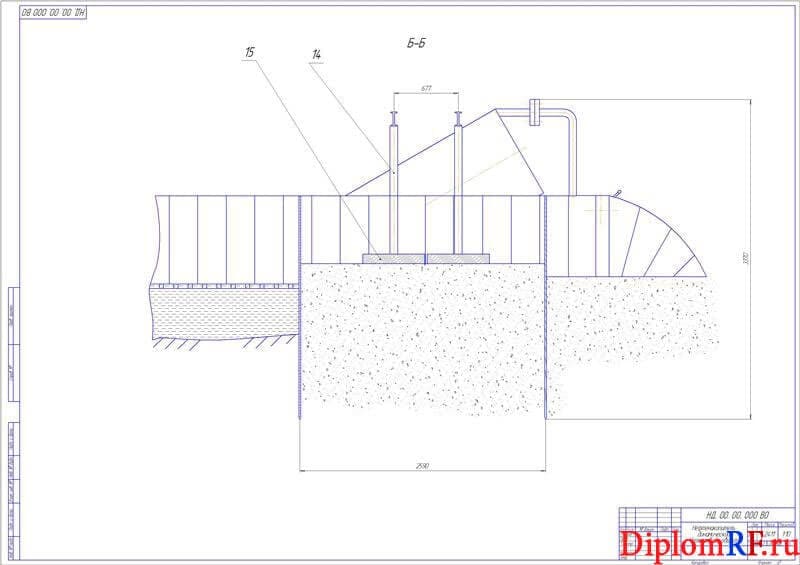

Чертеж вида общего нефтенакопителя динамического (формат А1)
-
Чертеж вида общего нефтенакопителя динамического (формат А1)
-

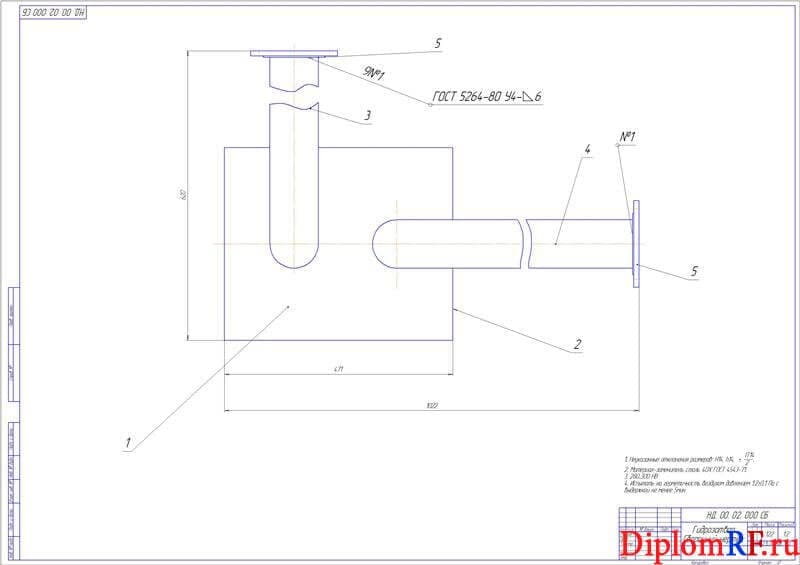

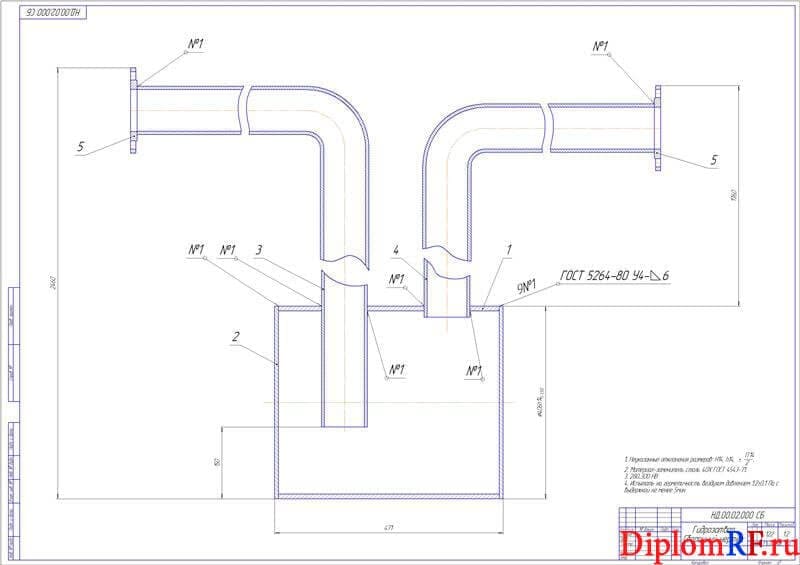

Чертеж сборочный гидрозатвора (формат А1)
-
Чертеж сборочный гидрозатвора (формат А1)
-

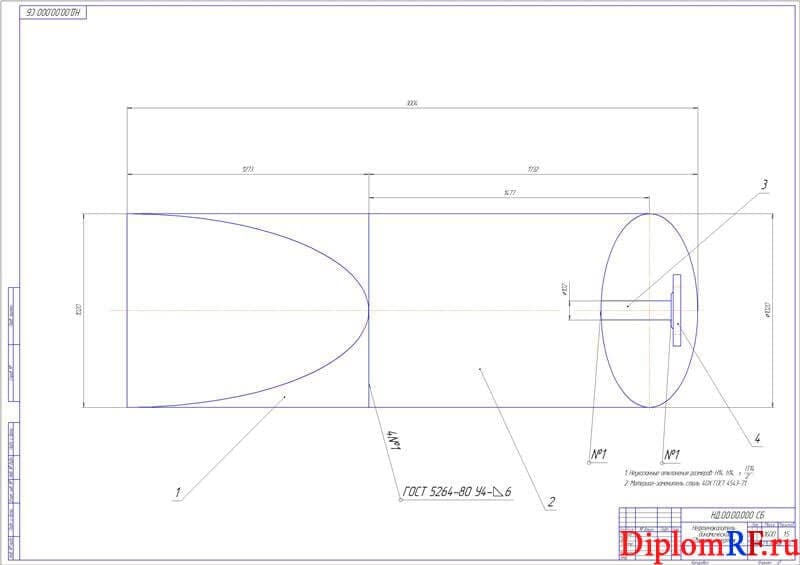

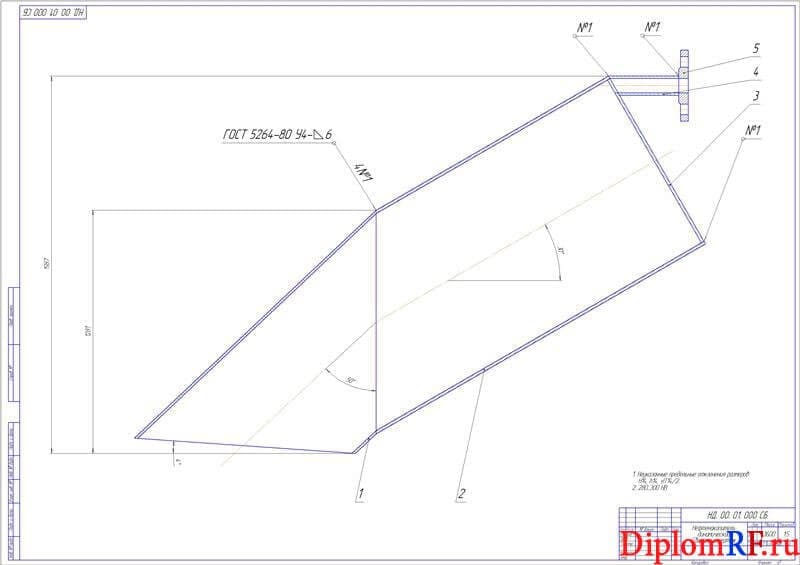

Чертеж сборочный нефтенакопителя динамического (формат А1)
-
Чертеж сборочный нефтенакопителя динамического (формат А1)
-
Чертеж модели нефтенакопителя динамического (формат А1)
-

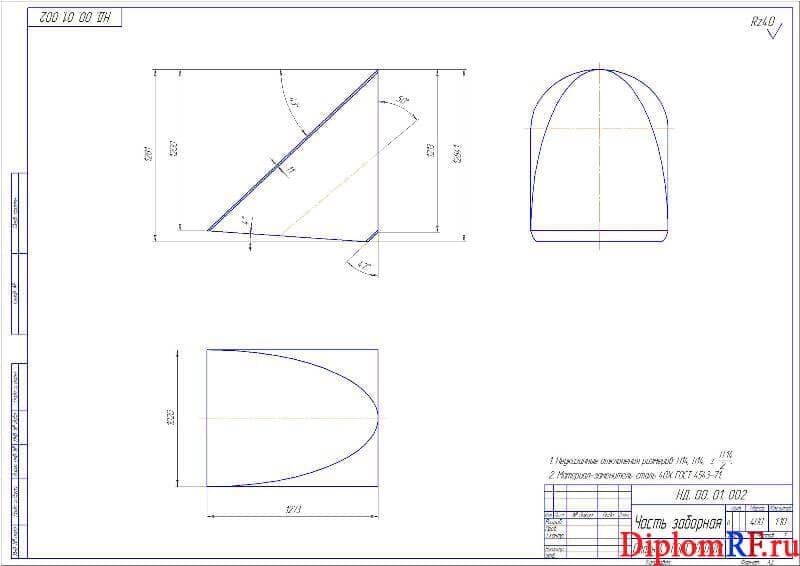

Чертеж детали часть заборная (формат А2)
-

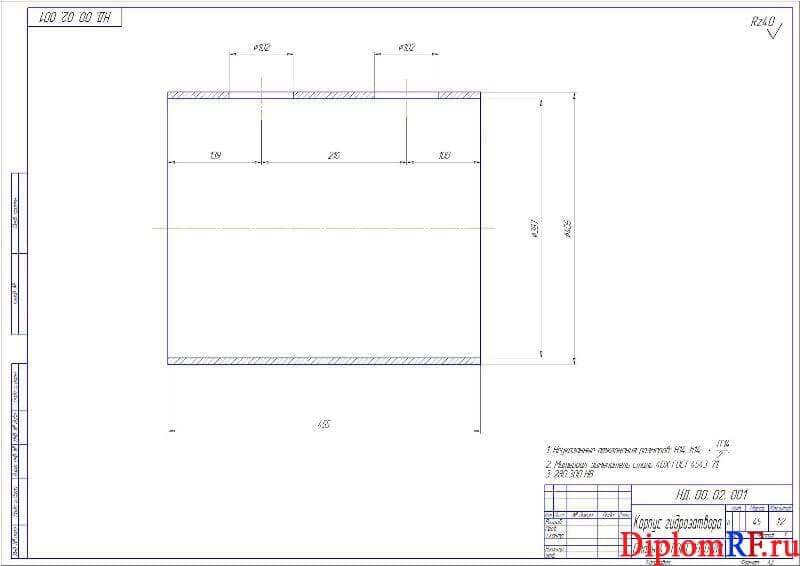

Чертеж детали корпус гидрозатвора (формат А2)
-

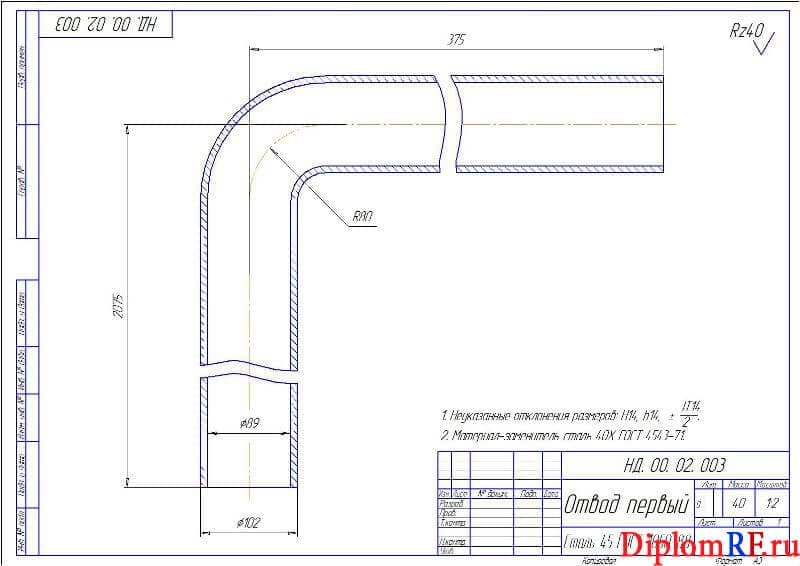

Чертеж детали отвод первый (формат А3)
-

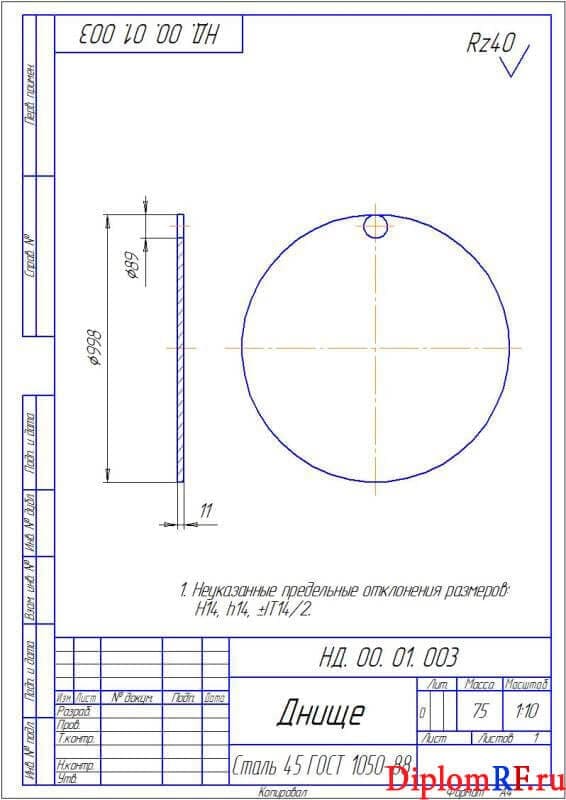

Чертеж детали днище (формат А4)
-

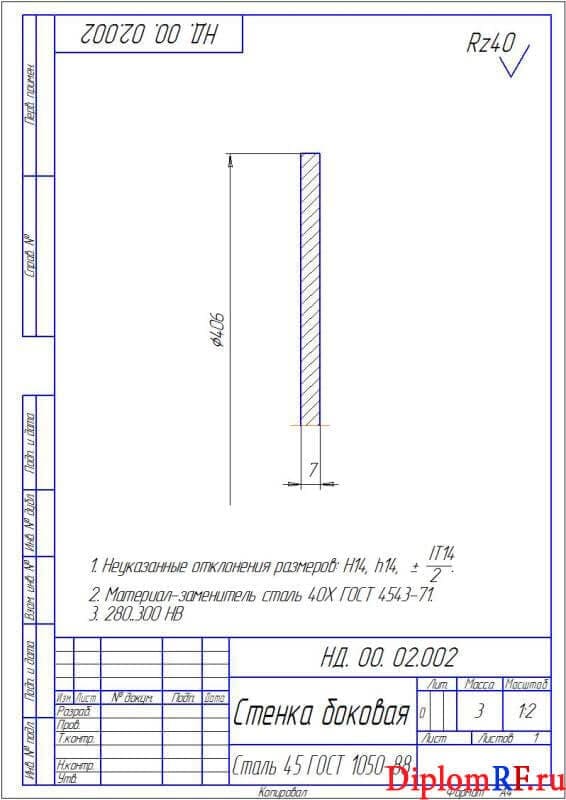

Чертеж детали стенка боковая (формат А4)
-

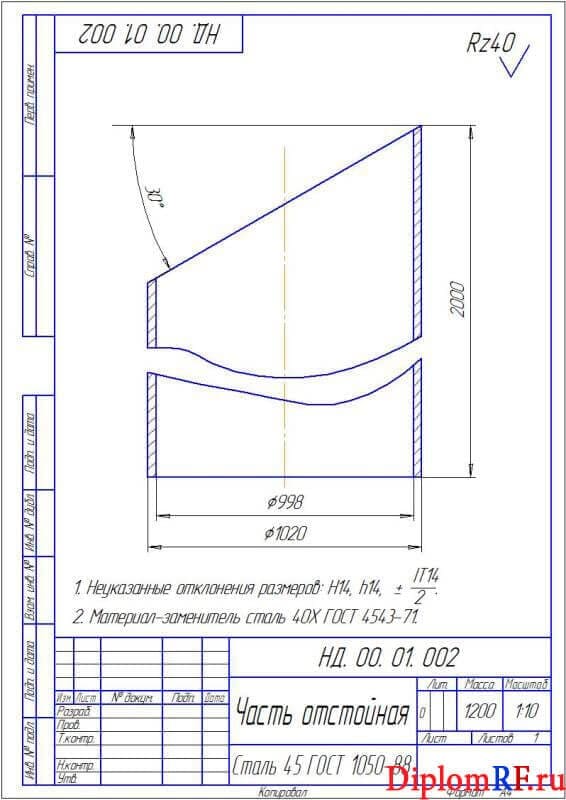

Чертеж детали часть отстойная (формат А4)
-

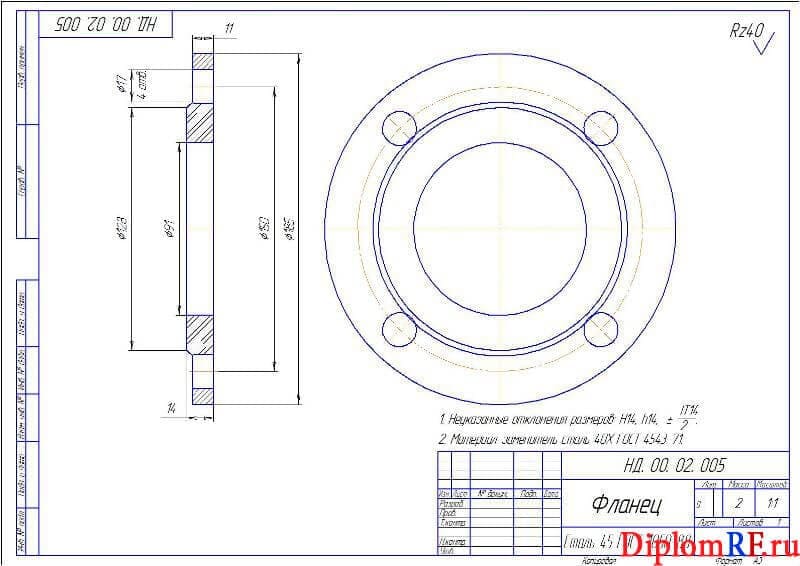

Чертеж детали фланец (формат А3)
-

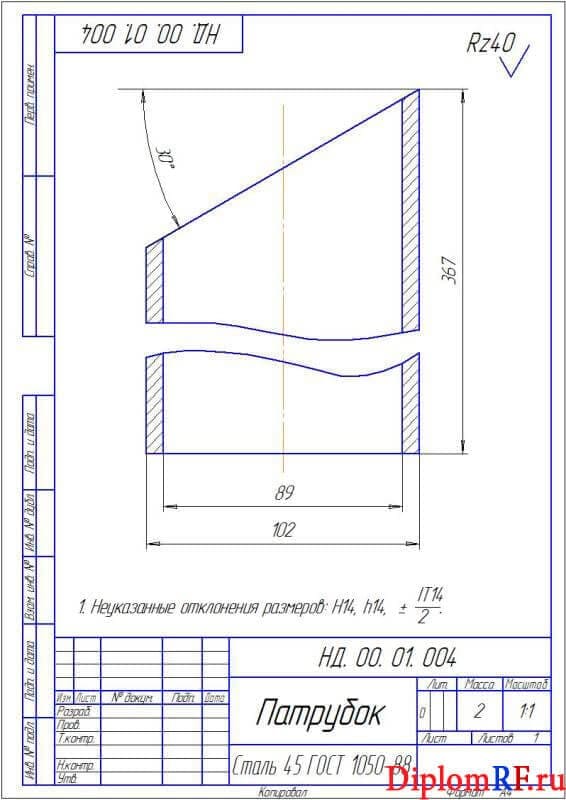

Чертеж детали патрубок (формат А4)
-

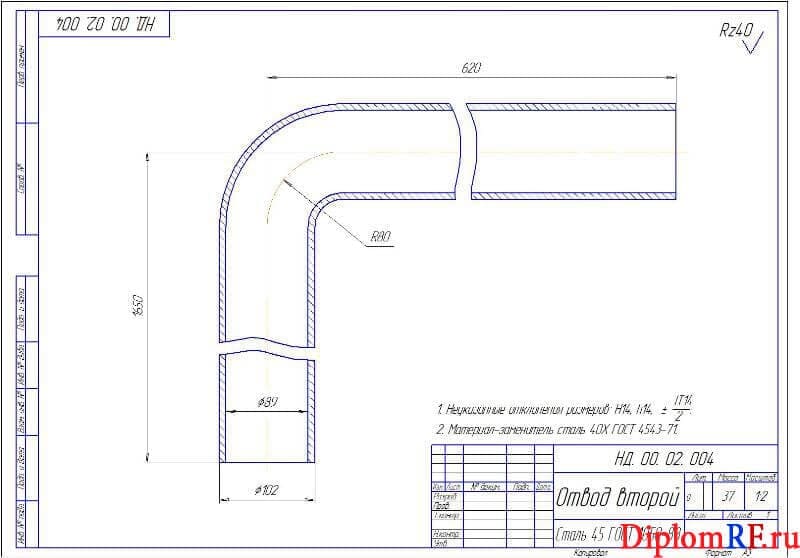

Чертеж детали отвод второй (формат А3)
Содержание
Задание на проектирование дипломное
Реферат
Введение
1 Описание назначения устройства динамического нефтенакопителя
2 Устройство динамического накопителя и принцип его действия
3 Описание заграждений боновых
4 Описание заграждений боновых и принцип их работы
5 Технология накопления зеркального
6 Проработка патентная
6.1 Вывод
7 Часть расчётная
7.1 Расчёт площади плит опорных
7.2 Расчёт проектировочный перекладины динамического нефтенакопителя
7.3 Расчёт труб опорных
7.4 Определение параметров ручья
7.5 Расчёт времени всплытия нефти
8 Часть экономическая
Использованная литература
Описание
-
В представленном проекте дипломном проведен обзор такой проблемы как очищение ручьев от загрязнений нефтяных. Спроектированное в проекте устройство и разработанная технология направлены на решение указанной задачи. Разработана новая конструкция динамического нефтенакопителя, а также новая технология очистки ручьев нефтезагрязнённых.
В первом разделе пояснительной записки приведено описание назначения устройства динамического нефтенакопителя. Динамический нефтенакопитель устанавливается на участках аварийно-опасных, как средство контроля превентивного характера, который осуществляет автономно защиту автоматическую от распространения вероятных загрязнений ниже по руслу ручья. -
Во втором разделе рассмотрено устройство динамического накопителя и принцип его действия. Приведена схема накопителя.
В третьем разделе представлено описание заграждений боновых. Рассмотрен комплект заграждения для предотвращения растекания нефтепродуктов по поверхности воды.
В четвертом разделе описаны заграждения боновые и принцип их работы. Так как боновые заграждения многосекционные, то они практически не ограничены в длину.
В пятом разделе представлена технология накопления зеркального, которая связана с очисткой среды окружающей, в основе которой лежит использование процессов физических. Построены: эпюра скоростей потока по вертикали, эпюра скоростей потока по горизонтали, схема разлива нефти с её последующим накоплением (главный вид и вид сверху). -
В шестом разделе проработана патентная документация устройств для сбора нефти и нефтепродуктов с поверхности воды. Рассмотрены схема сбора нефтяной плёнки различной толщины и нефтесборщик для рек.
В части расчетной определены: площадь плит опорных, перекладина динамического нефтенакопителя, трубы опорные, параметры ручья и время всплытия нефти. Составлена расчетная схема. -
В экономической части рассчитана экономическая эффективность от установки одного нефтенакопителя динамического, а именно: предотвращенный ущерб годовой, годовой экономический результат, капиталовложения, расходы эксплуатационные, затраты приведенные, чистый экономический эффект комплекса мероприятий.
В части графической данного дипломного проекта представлены следующие чертежи: вида общего нефтенакопителя динамического, гидрозатвора, чертеж сборочный нефтенакопителя динамического, модели нефтенакопителя динамического, детали часть заборная, детали корпус гидрозатвора, детали отвод первый, детали днище, детали стенка боковая, детали часть отстойная, детали фланец, детали патрубок и детали отвод второй.
