Курсовой расчёт электродвигателя постоянного тока коллекторного типа мощностью 0,5кВт

Пояснительная записка (в программе Word) 28 с., 5 табл., 0 рис., 0 источников, 0 приложений
Чертежи (в программе Компас) 2 листа плакатов и чертежей

Проект по дисциплине «Электрические машины»

В курсовом проекте выполнен выбор главных размеров. Определены наружный диаметр сердечника якоря, расчётная длина якоря, ширина полюсного наконечника. Выбрана  простая волновая обмотка якоря электродвигателя с  параллельными ветвями. Определены число и форма пазов якоря, число эффективных проводников.  Приложена таблица  с выбранным числом коллекторных пластин для различного числа секционных сторон в пазу. Выбран диаметр коллектора, определена его окружная скорость. Рассчитана геометрия зубцовой зоны. В ходе расчёта обмотки якоря определены полная длина обмотки, сопротивление обмотки, масса меди обмотки якоря. При расчёте магнитной цепи найдены высота спинки якоря, ширина сердечника главного полюса, определены размеры станины. Определены сечение, расчётная длина, индукция воздушного зазора. Рассчитаны МДС переходной характеристики, обмотки добавочных полюсов, приложены таблицы расчётов. Выполнен расчёт  стабилизирующей и параллельной обмоток возбуждения. Выполнен выбор щёток, определена активная длина коллектора.  Определены потери и КПД. Построены рабочие характеристики. Выполнен механический расчёт вала, принята марка стали вала. Выбран типоразмер подшипников.

Чертежи

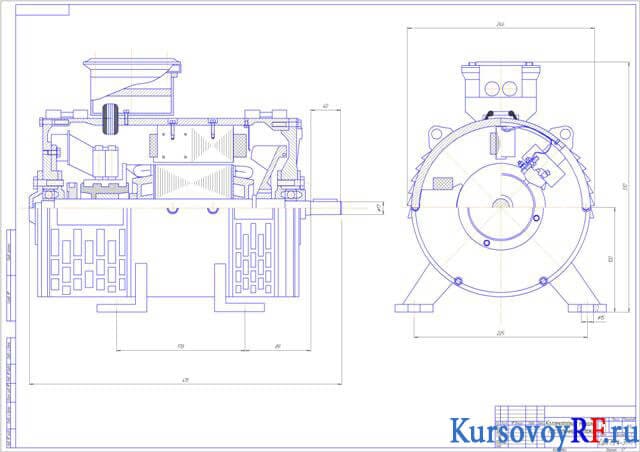

1. Чертеж общего вида коллекторной машины постоянного тока (формат А1)

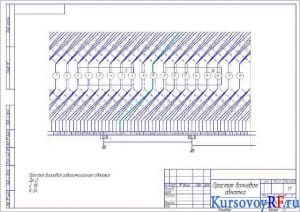

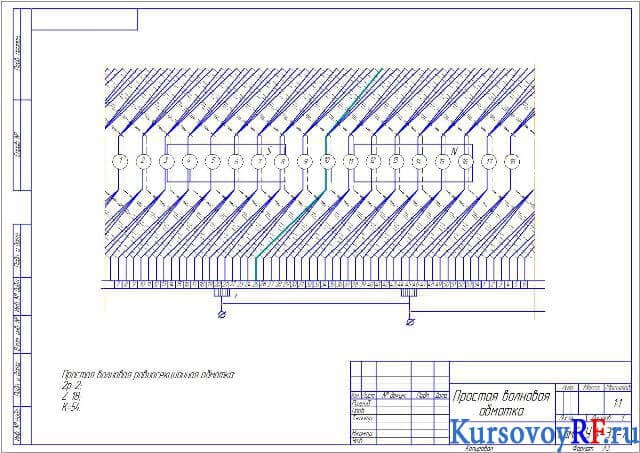

2. Чертеж простой волновой обмотки (формат  А3)
