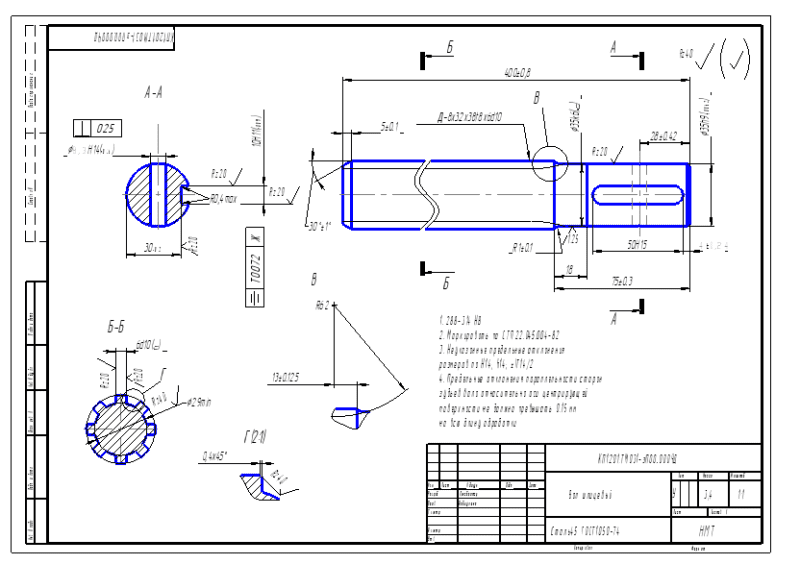

Проектирование приспособления для сверления отверстия диаметром 8,3 мм в детали «Вал шлицевый»

Описание

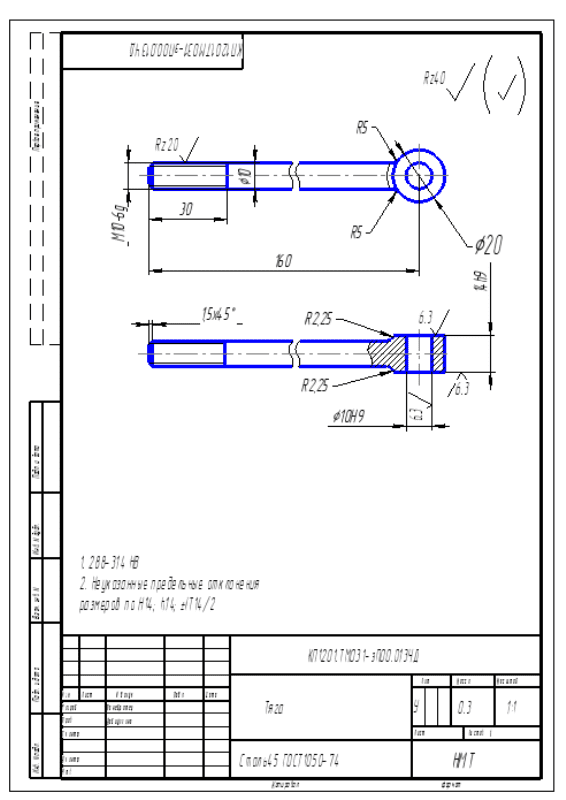

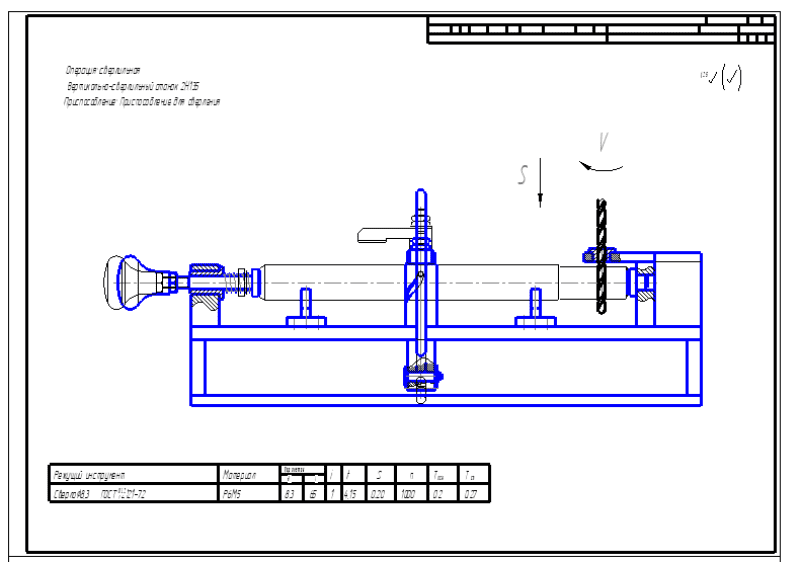

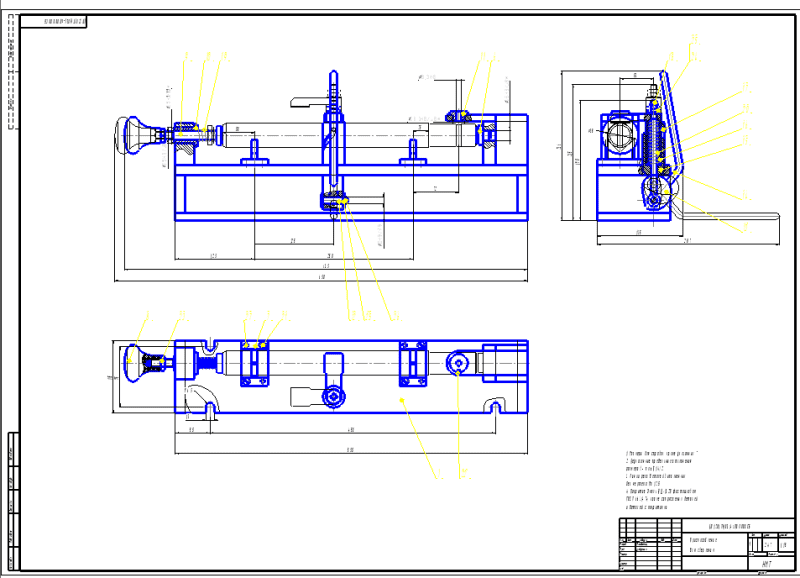

В данной курсовой работе выполнено проектирование приспособления для сверления поперечного отверстия в Детали «Вал шлицевый». Выполнен сборочный чертеж приспособления в трех проекциях, и спецификация на двух листах. Также выполнен чертеж одной из деталей приспособления, на которую проведен прочностной расчет, и наладка на операцию сверления.

В процессе проектирования приспособления для сверления поперечного отверстия в детали «Вал шлицевый», изучены и освоены принципы проектирования станочных приспособлений, а также ряд смежных тем, таких как: расчет силовых схем привода; расчет погрешности базирования; расчеты на прочность; расчет сил резания и режимов резания; расчет; основы конструирования; определение сил и реакций опор в статике; получено представление о технологических процессах механической обработки деталей и требованиях безопасности предъявляемых к приспособлениям при  их проектировании и при работе на них.

Назначение, устройство и принцип работы проектируемого приспособления:

Проектируемое приспособление предназначено для надежного закрепления и базирования заготовки при выполнении операции «Сверление поперечного отверстия».

Приспособление состоит из корпуса, опорных поверхностей, прижима, механизма передачи усилия и источника усилия. Так как тип производства – серийный, приспособление будет иметь ручной привод исполнительного механизма. Механизм передачи усилия – эксцентриковый.

Принцип работы:

Заготовка устанавливается в на призмы приспособления. Со стороны исполнительного размера 28+/- 0,42 мм имеется упор, для обеспечения размера расположения отверстия от торца заготовки до оси отверстия с другой стороны имеется подпружиненный упор. Усилие пружины должно обеспечивать гарантированный прижим заготовки к противоположному упору. Поворотом рукоятки привода прижима, за счет эксцентрика тяга опускается вниз. Прижим при опускании ползуном копирует кривой паз в направляющей, чем обеспечивает поворот прижима в рабочее положение. Прижим непосредственно воздействует на заготовку, обеспечивая её неподвижность при обработке поверхностей и стабильность установки каждой детали. При повороте рукоятки в другом направлении, тяга поднимается за подпружиненным прижимом, за счет кривого паза и ползуна прижим поворачивается, обеспечивая удобство доступа к заготовке.
