Курсовое проектирование трехкулачкового патрона с клиновым центрирующим механизмом

Описание

 Проект по дисциплине «Технологическая оснастка»

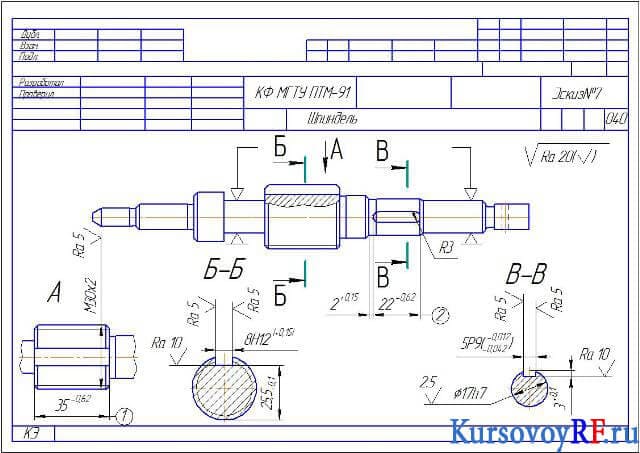

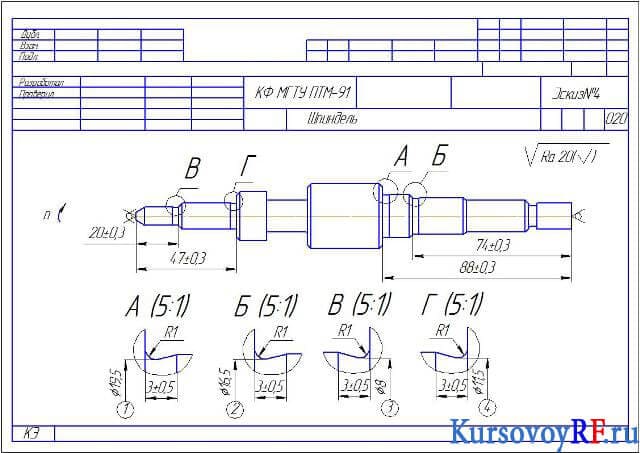

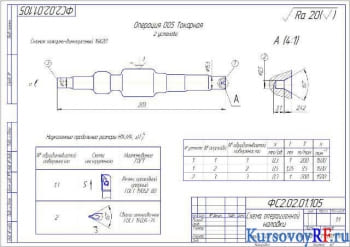

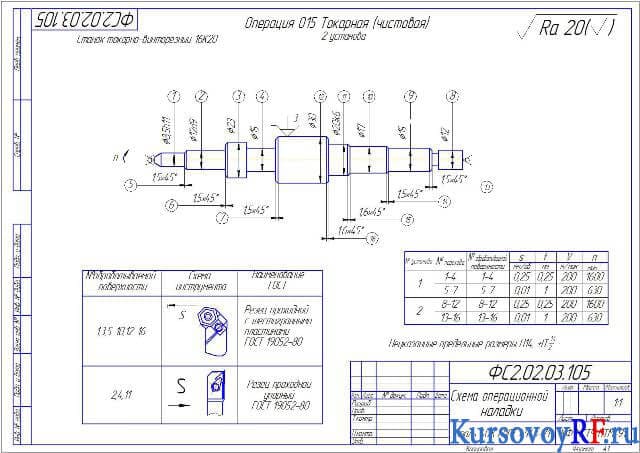

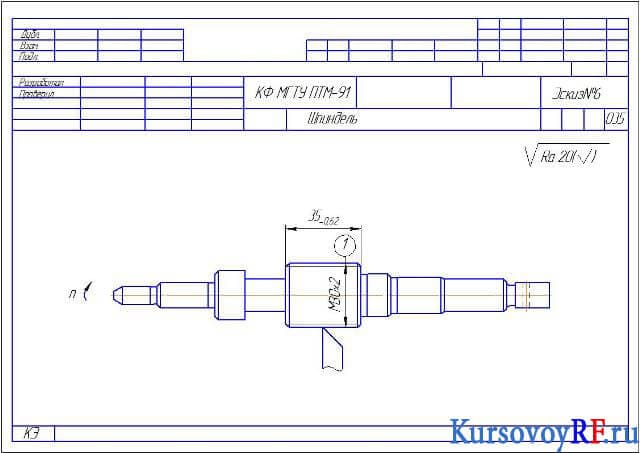

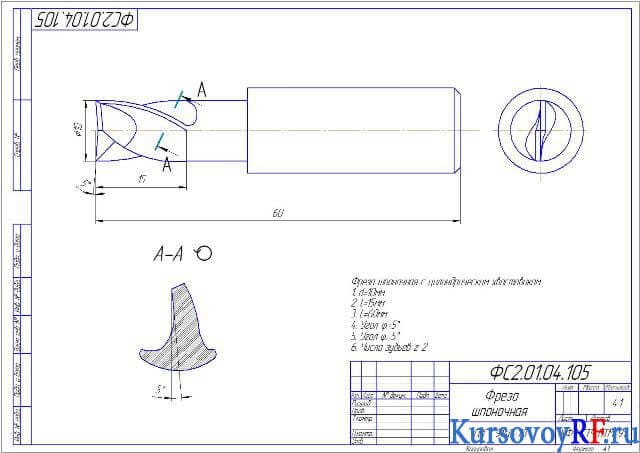

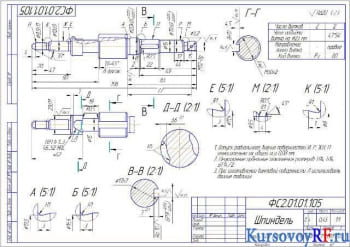

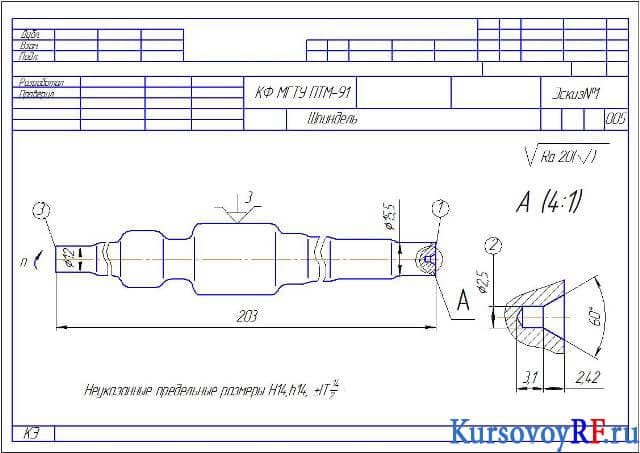

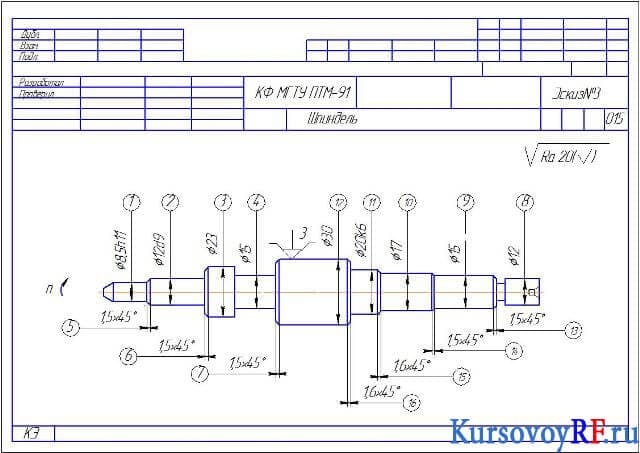

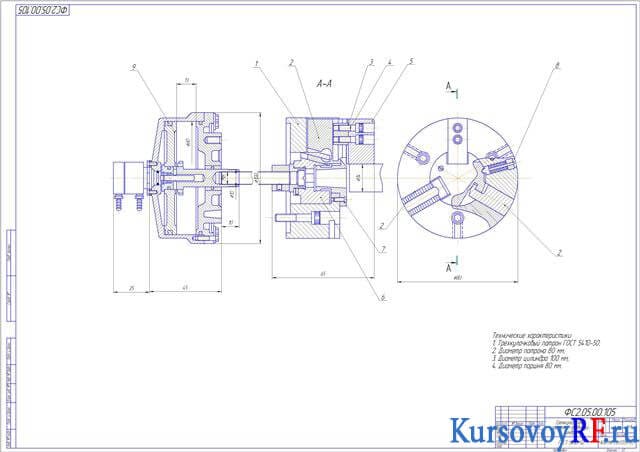

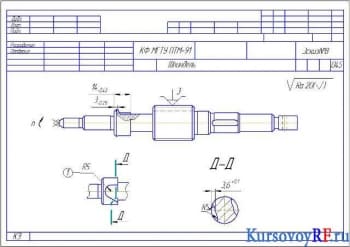

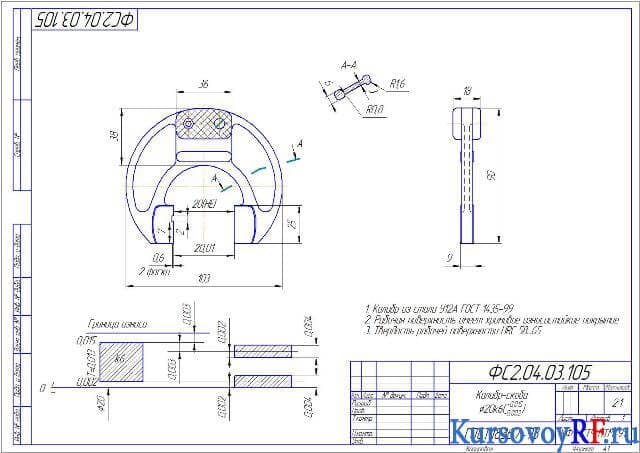

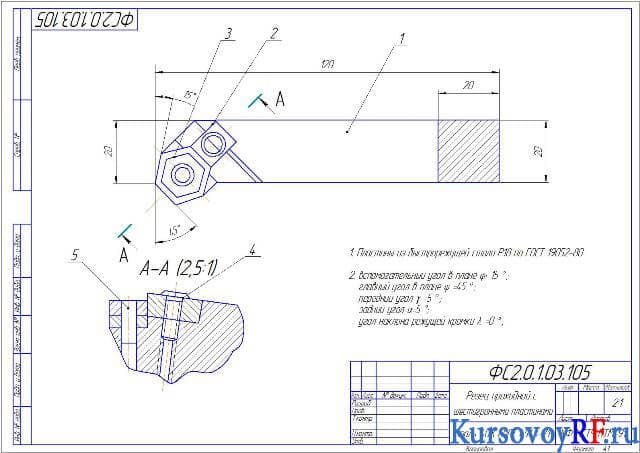

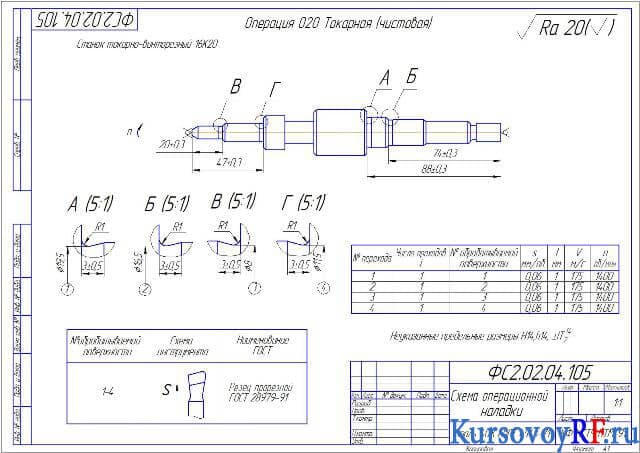

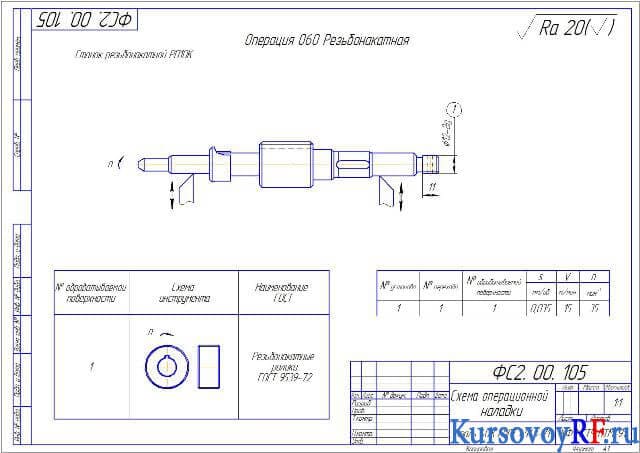

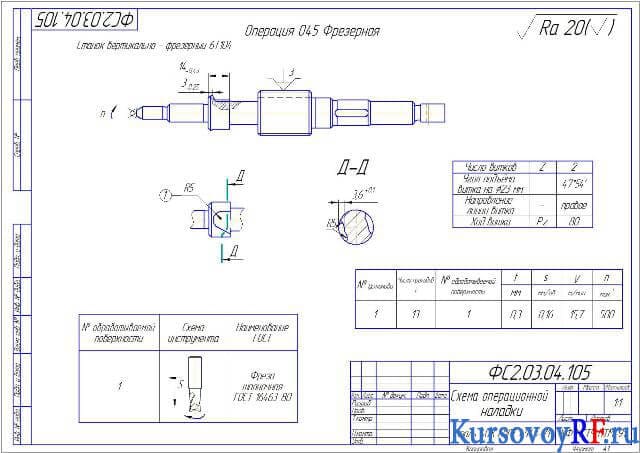

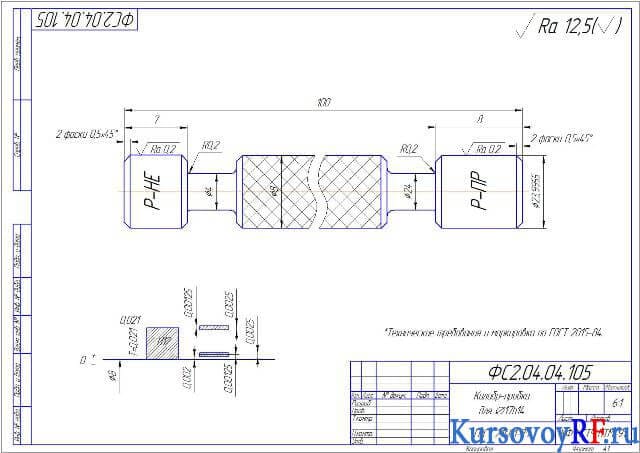

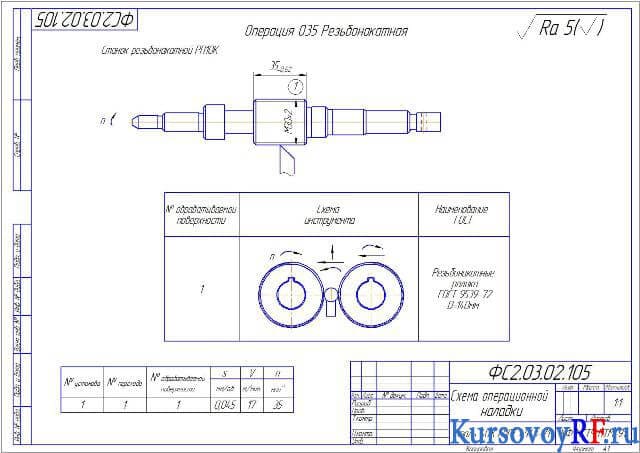

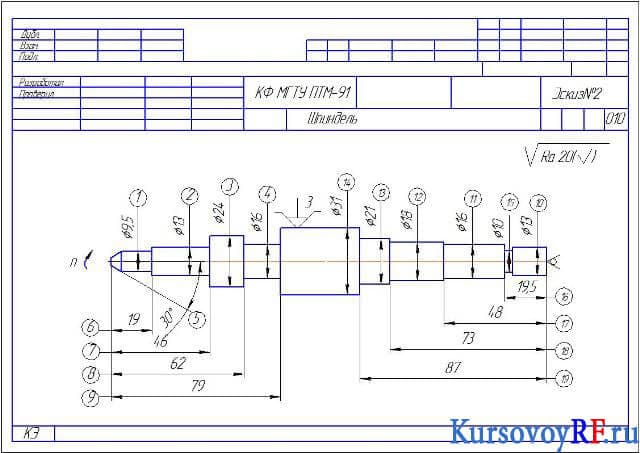

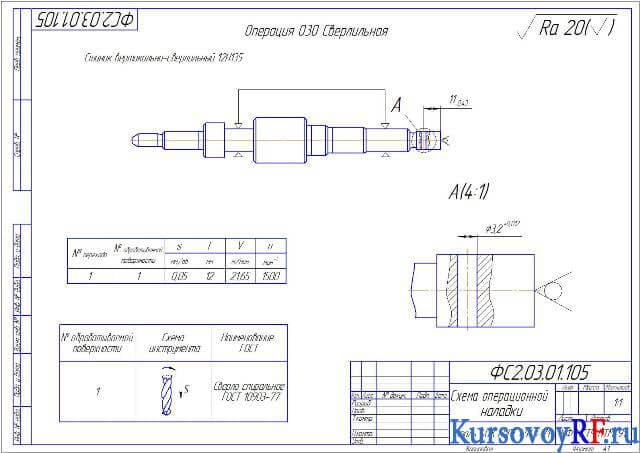

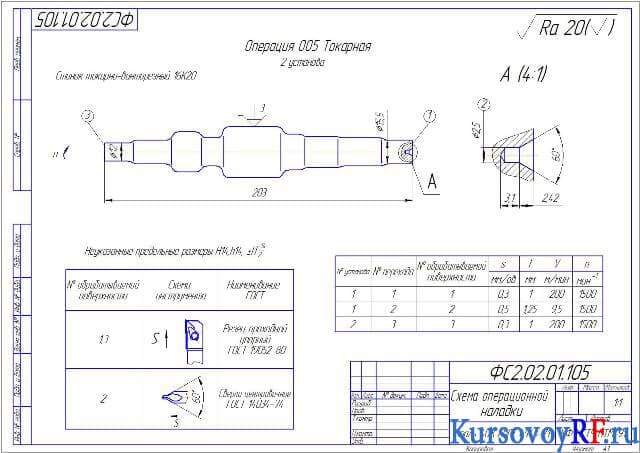

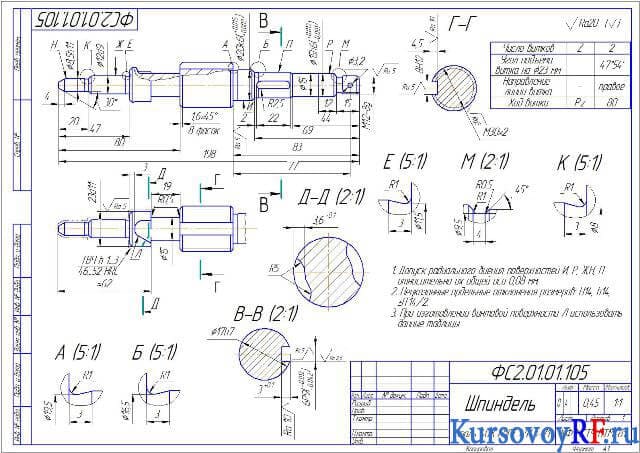

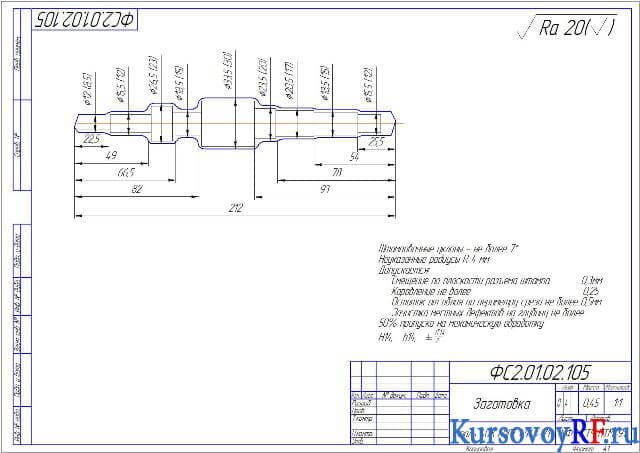

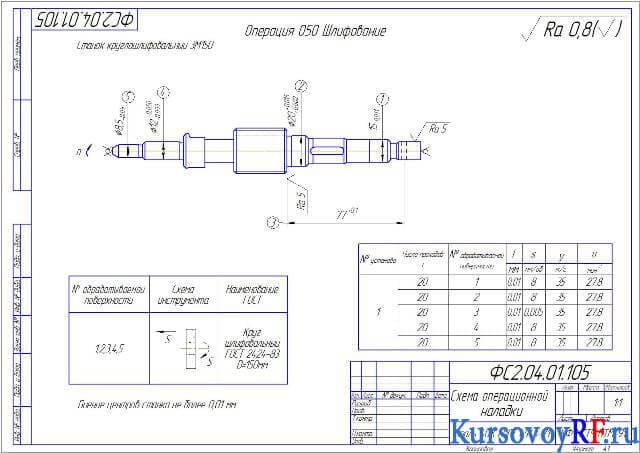

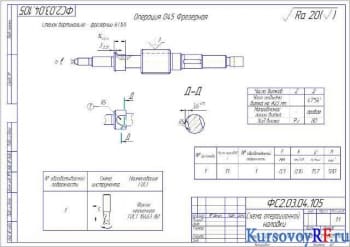

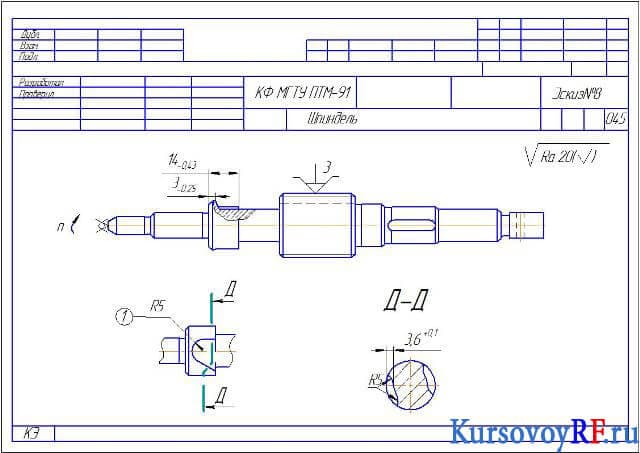

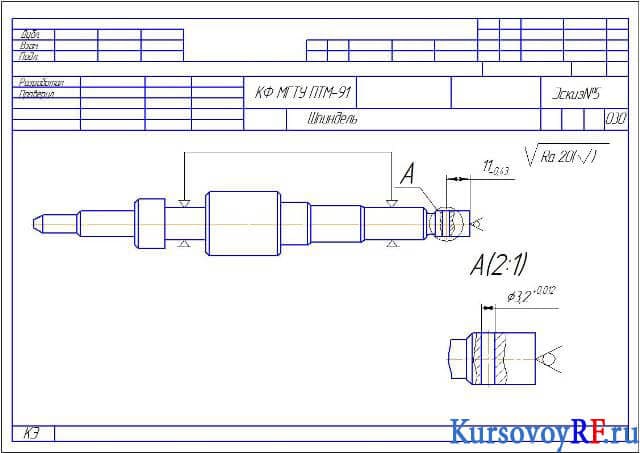

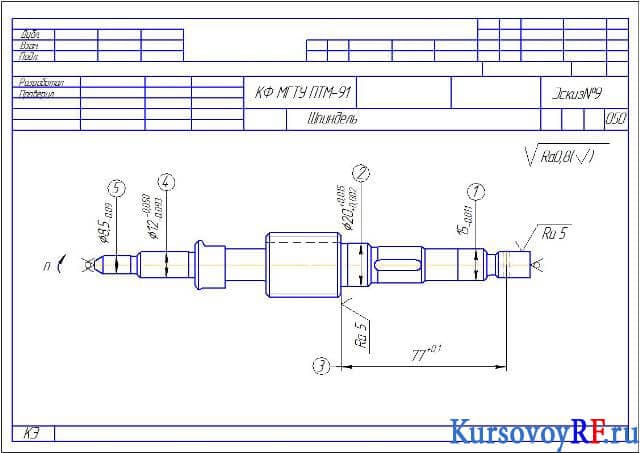

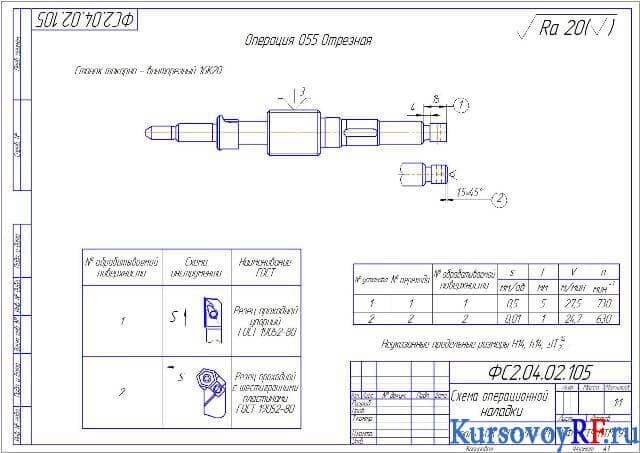

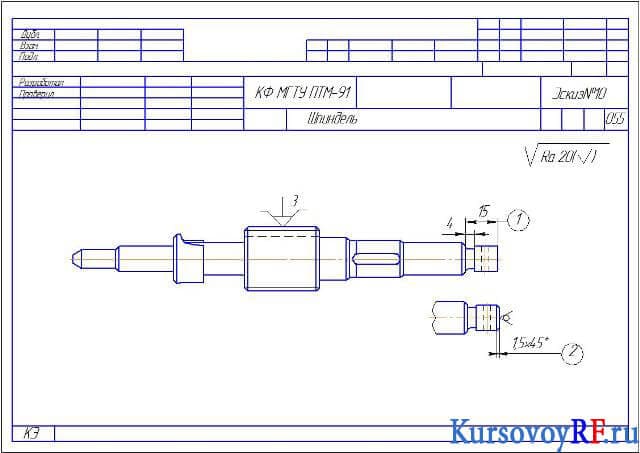

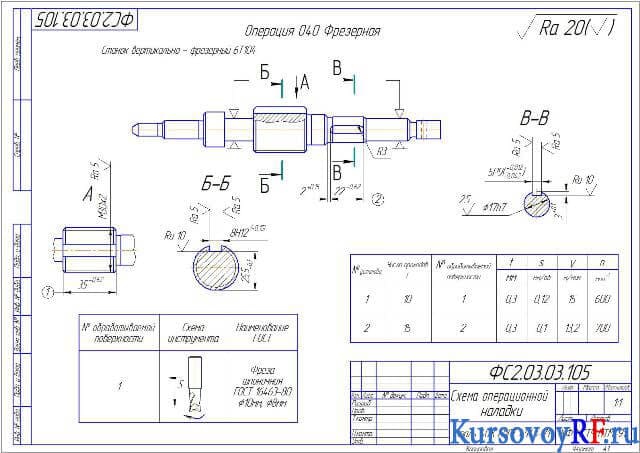

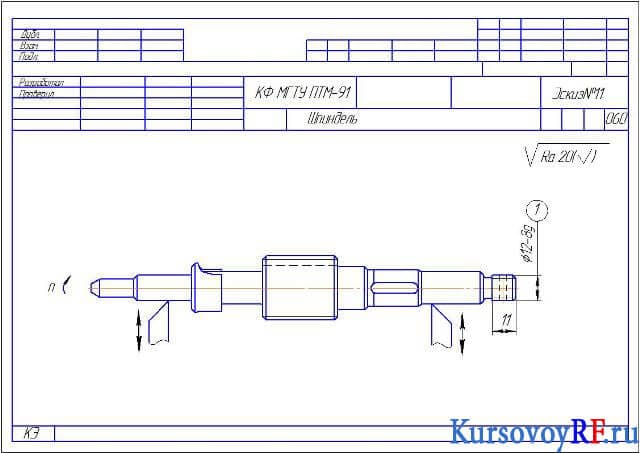

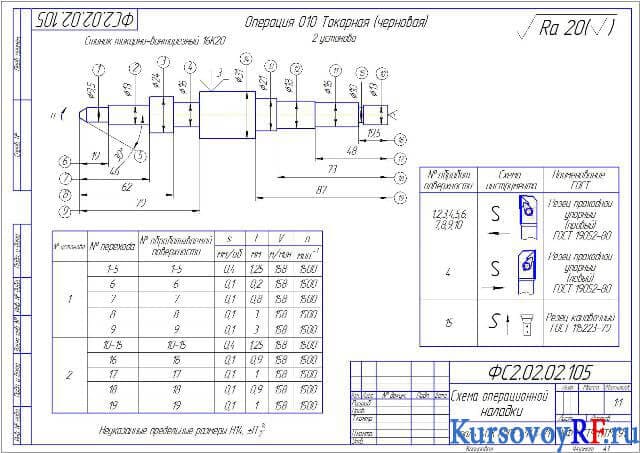

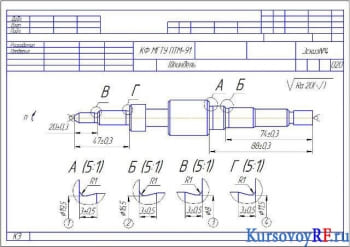

В курсовом проекте представлено назначение шпинделя в узле и его конструктивные особенности. Определены годовой объем производства и тип. Сделан анализ конструктивных особенностей детали и ее характеристики. Определены выбор и обоснованность способа производства заготовки, а также выбор технологических баз пооперационный. Выполнена разработка маршрутизации обработки заготовки пооперационный. Сделан расчет припусков с определением погрешности, величина суммарного расположения, припуск на обработку и шлифование, размеры. Представлен расчет режимов резанья по операциям с определением силовых параметров, и расчет контрольно-измерительного инструмента, где рассчитаны исполнительные размеры шаблона по размерам калибр-пробки, калибр-скоб. В конструкторской части работы выполнено проектирование приспособления и определены преимущества клинового патрона, а также сам расчет с определением коэффициента запаса для патрона с пневматическим приводом зажима, силы зажима детали, силы на штоке привода, диаметра поршня цилиндра, времени срабатывания пневмоцилиндра. Дополнительные материалы: комплект документов на технологический процесс изготовления шпинделя в формате Word (операционная карта) – 23 листа, эскизы шпинделя в формате Компас – 11 листов.
