Оправка кулачковая однорядная пневматическая для установки на токарный станок модели 1282 заготовок колец

Код: 02.01.03.01.77

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Токарный, Станок, Токарный станок, Станок-1282, Оправка кулачковая, Пневматическая оправка

Пояснительная записка (в программе Word) 28 страниц, 3 литературных источника

Чертежи (в программе Компас 3Dv) 3 листа

Описание

В курсовой работе по дисциплине «СТО» выполнена разработка конструкции оправки кулачковой однорядной пневматической для установки на токарный станок модификации 1282 заготовок колец.

Кулачковые операции применяют для обработки зубчатых колес, толстостенных колец, втулок, гильз зубообрабатывающих, токарных, круглошлифовальных и других металлорежущих станках. В качестве технологических баз используют центральное отверстие и торец заготовки.

Оправка работоспособная, что было получено в расчетах пояснительной записки, то необходимо:

Определить прочие размеры и конструктивные элементы
Составить общий вид и спецификацию

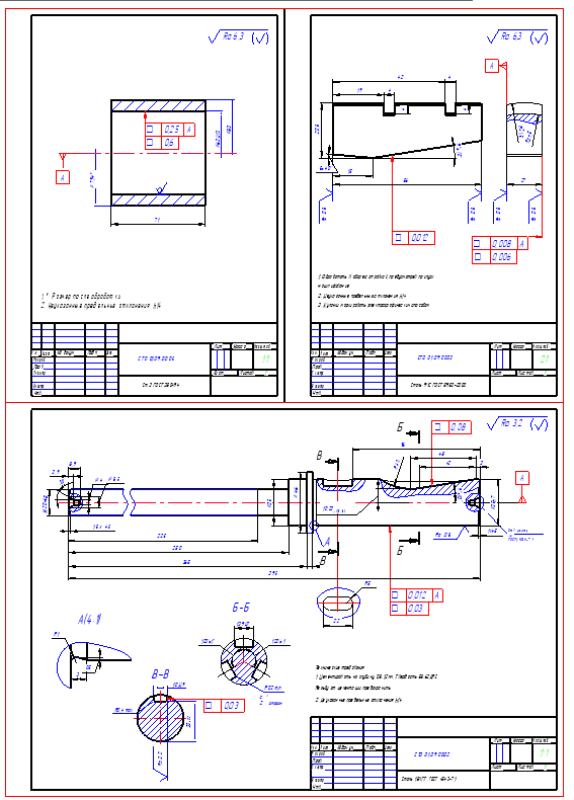

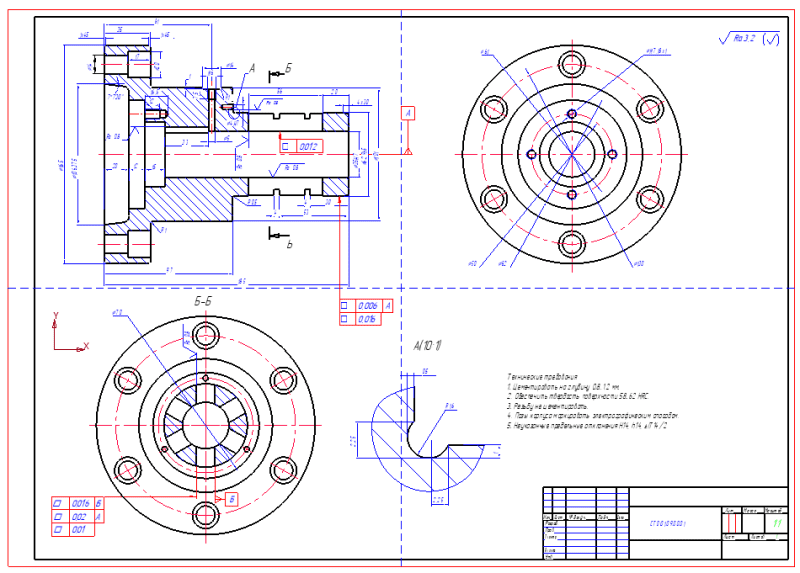

Составить деталировки ответственных деталей (корпуса, вала оправки, кулачка)
Сформулировать технические требования по комплектации.

Состав чертежей

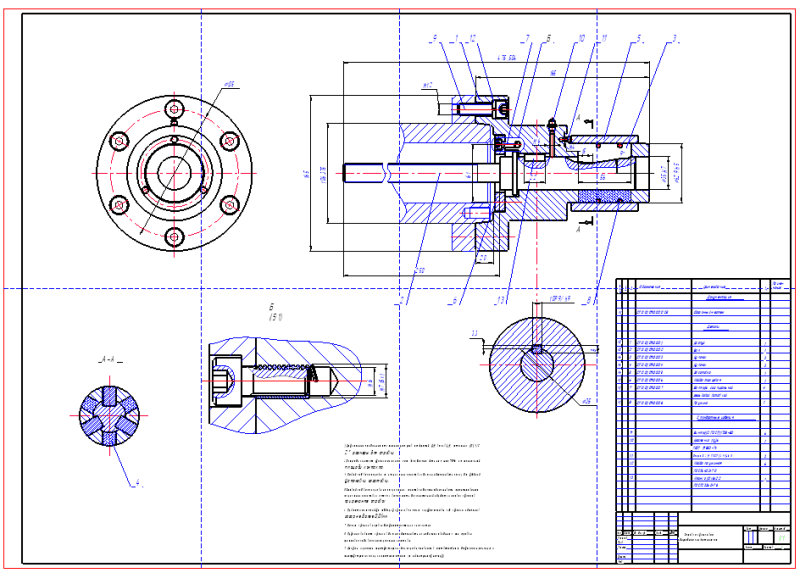

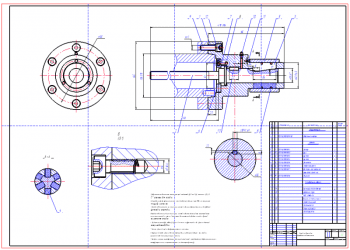

Чертеж сборочный оправки кулачковой однорядной пневматической А1 с техническими данными:

Площадь контакта кулачка со скосом паза вала должна быть не менее 75% от номинальной площадки контакта

Осевой ход вала оправки на открепление заготовки должен обеспечивать зазор для удобной установки заготовки

Осевой ход вала оправки на закрепление заготовки должен обеспечивать гарантированное закрепление заготовок, а также возможность дополнительной обработки головок кулачков при ремонте оправок

Провести селективную подборку кулачков по пазам корпуса оправки под кулачки, обеспечив зазор не более 0,01 мм

Замена кулачков оправки допускается только комплектно

Пружина возврата кулачков должна обеспечивать их надежное сведение к оси оправки при осевом ходе вала на скрепление заготовки

Допуски и размеры конструкторских баз оправки привести в соответствие с допусками и размерами конструкторских опор конкретного станка (по инвенторному номеру)
