Курсовое проектирование приспособления для сверления отверстия в детали «Валик»

Пояснительная записка (в программе Word) 14 с., 0 табл., 5 рис., 64 источника, 0 приложений
Чертежи (в программе Компас) 1 лист плакатов и чертежей, спецификации 2 листа

Описание

Проект по дисциплине «Технологическая оснастка»

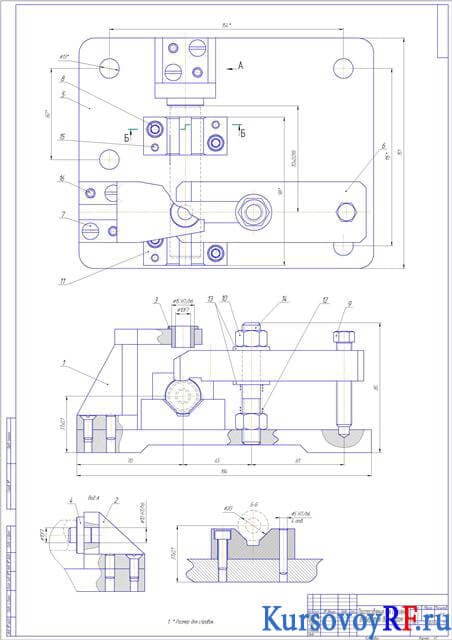

В курсовой работе представлены преимущества применения станочных приспособлений. Описан принцип работы приспособления. Выполнен силовой расчет приспособления, где определены скорость подачи, скорость резания, частота вращения, крутящий момент, время на обработку, мощность резания. Представлена схема установки детали. Сделан расчет рычажных механизмов, винтовых зажимных устройств с определением наружного диаметра резьбы винта и расчет на прочность. Выполнен точностный расчет приспособления с описанием причин перекоса инструмента, а также расчет технологической себестоимости обработки в приспособлении с определением зарплаты на выполнение операции, стоимости изготовления приспособления и стоимость обработки. В графической части выполнен чертеж приспособления для сверления диаметром 10 мм в детали «Валик».
