Курсовое проектирование сборочной единицы «Станочное приспособление»

Описание

 Проект по дисциплине «Инженерная графика»

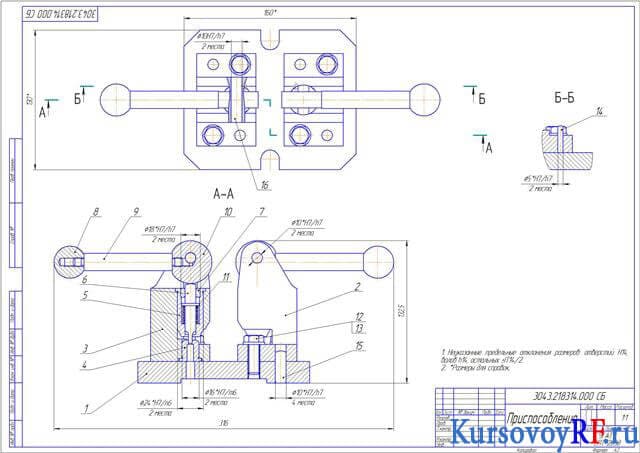

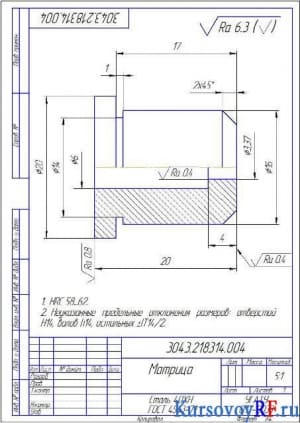

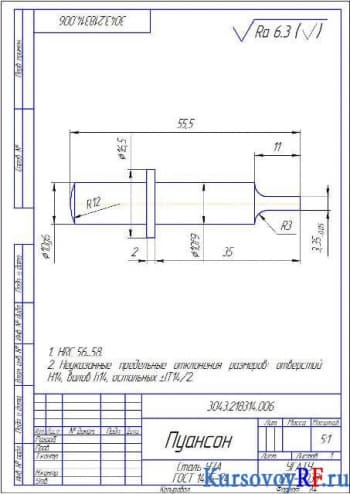

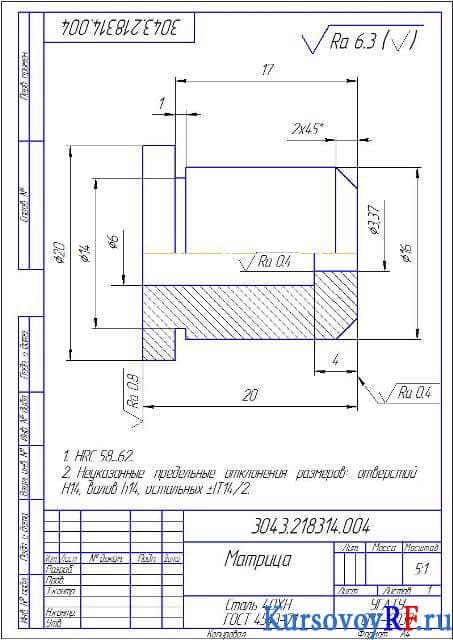

В работе описана характеристика приспособления, принцип работы, а также порядок сборки. Выполнен расчет основных элементов крепления кронштейнов к плите с помощью двух диагонально расположенных болтов с изображением на схеме и определением длины болта, а также необходимой глубины резьбового отверстия под болт в детали. Графически представлены эскизы рабочих деталей приспособления с размерами, в том числе пуансон, матрица. Представлены варианты фиксации заготовки в приспособлении со схемой поджатия с торцевой стороны и доработкой правого кронштейна, а также схемой зажима с доработкой плиты. В графической части курсовой работы выполнены рабочие чертежи деталей и сборочный чертеж приспособления. Дополнительные материалы: задание на курсовую работу в формате Word – 1 лист.
