Разработка курсовая устройства автоматизации на микросхемах средней степени интеграции с чертежами

Пояснительная записка (в программе Word) 30 с., 9 табл., 25 рис., 5 источников, 1 приложение
Чертежи (в программе Компас) 2 листа плакатов и чертежей, спецификации 1 лист
ВУЗ Южно - Уральский государственный университет

Проект по дисциплине «Элементы систем автоматики»

В курсовом проекте рассмотрено применение электроники в промышленности. Разработана схема структурных связей между датчиками, логическим устройством, исполнительным органом,  источником питания. Приложена таблица с исходными данными для составления логической функции и синтеза схем. Представлен эскиз синтезированной логической схемы. Рассмотрено применение  4000-й серии интегральных микросхем. В таблице представлены технические характеристики выбранных  микросхем.  Приложена реализованная схема  на выбранных микросхемах. Произведён выбор датчиков, представлены их схемы и технические данные. В качестве рабочего органа выбран электронагреватель, представлена таблица с его параметрами. В качестве устройства согласования выбрано полупроводниковое реле. Произведён выбор источника питания. Представлена схема электрическая принципиальная источника питания, работающего при стандартном напряжении  6 В.

Чертежи

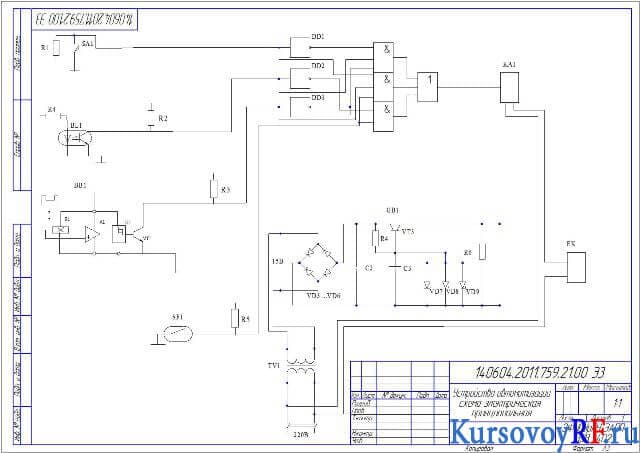

1. Чертеж устройства автоматизации схемы электрической  принципиальной (формат А3)

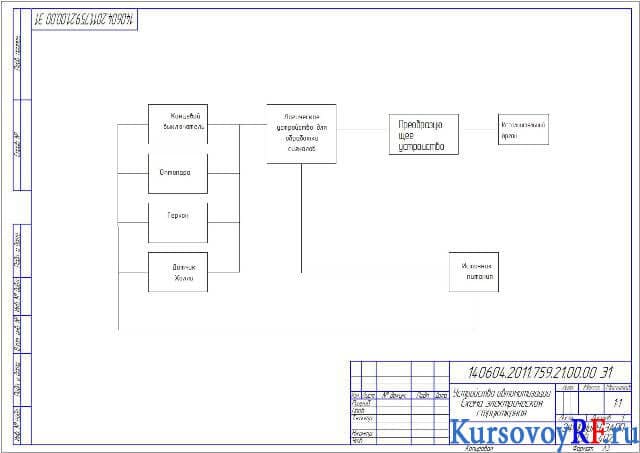

2. Чертеж устройства автоматизации схемы электрической структурной (формат А3)
