Проектирование трёхфазного асинхронного двигателя номинальной мощности 22кВт с короткозамкнутым ротором и сравнение с серийным асинхронным двигателем

Пояснительная записка (в программе Word) 23 с., 5 табл., 0 рис., 4 источника, 14 приложений
Чертежи (в программе Компас и Автокад) 8 листов плакатов и чертежей, спецификации 1 лист
ВУЗ Иркутский государственный технический университет

Проект по дисциплине «Электромеханика»

В курсовом проекте рассмотрена работа агрегатов и устройств с электрическим приводом. В результате расчётов разработан  асинхронный трёхфазный двигатель продолжительного режима работы с  номинальными мощностью 22 кВт, напряжением 220/380B и синхронной частотой вращения 1500 об/мин с короткозамкнутым ротором. В ходе расчёта главных размеров определены  внутренний диаметр статора, длина магнитопровода, расчётная мощность. Выбраны типы обмоток статора и ротора, обмоточных проводов. В результате  расчёта магнитной цепи получены магнитные напряжения зубцовых зон, воздушного зазора, ярм статора и ротора, найден ток намагничивания. При расчёте параметров рабочего режима найдены сопротивления обмоток ротора и статора. Определены все виды потерь, получено значение тока холостого хода. Результаты расчёта рабочих характеристик приведены в таблице. Выполнены эскизы пазов трапецеидальных полузакрытых, овальных закрытых и эскиз магнитной цепи. Построены графики рабочих, пусковых характеристик, а также круговая диаграмма асинхронной машины. Выполнено сравнение параметров серийного и спроектированного двигателей.
Дополнительные материалы:1. приложены 3файла в XLSX, файл Эскиз магнитной цепи машины для одной пары полюсов  на 1листе в Word, приложен файл Эскизы зубца и паза статора и ротора с проводниками и изоляцией обмотки    на 1листе в Word, файл Развёрнутая схема обмотки статора   на 1листе в Word,  Круговая диаграмма машины     на 1листе в Word, Рабочие и пусковые характеристики двигателя, построенные по расчётным данным;  Рабочие характеристики двигателя, построенные по круговой диаграмме на 2листах в Word

Чертежи

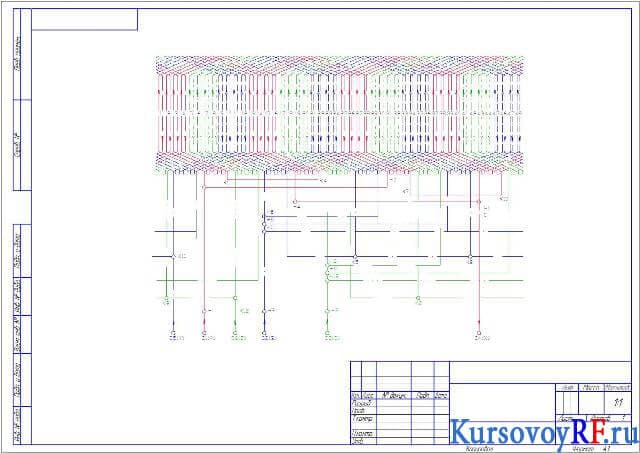

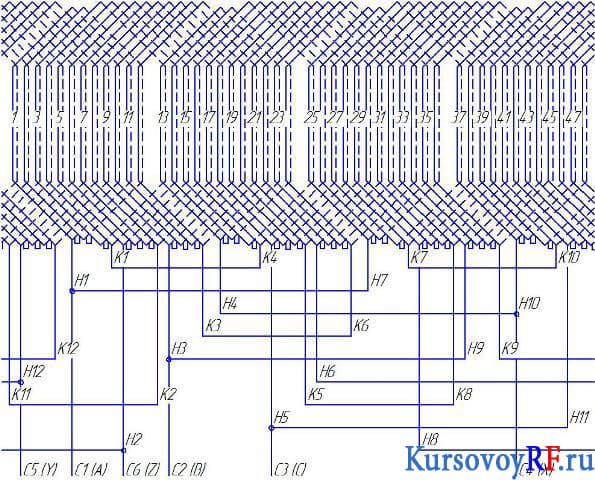

1. Чертеж схемы обмотки

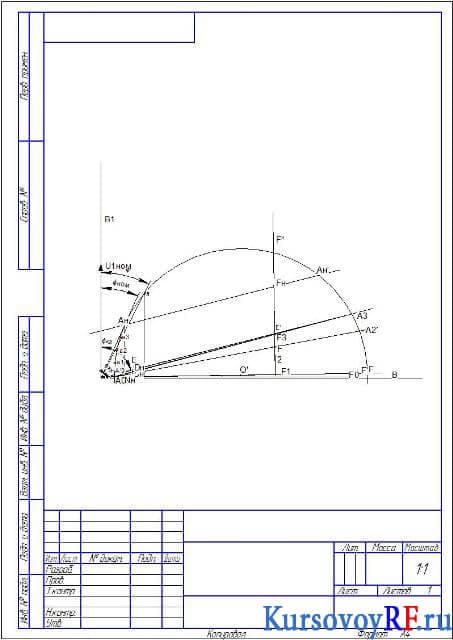

2. Чертеж круговой диаграммы (формат 2хА4)

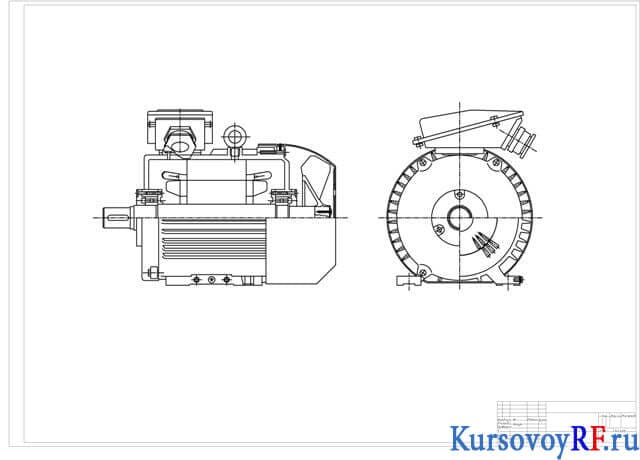

3. Чертёж общего вида асинхронного двигателя (формат А1)

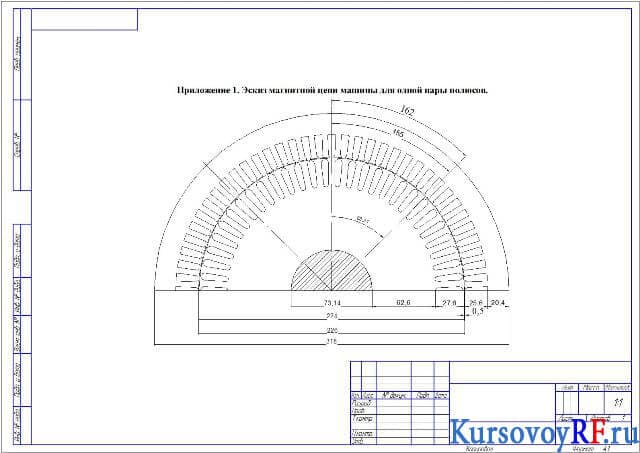

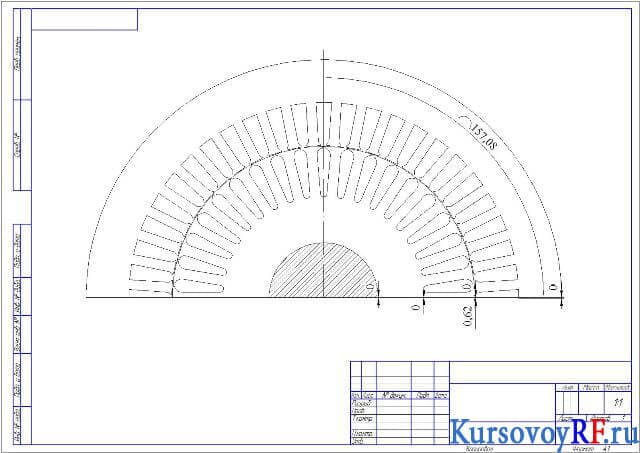

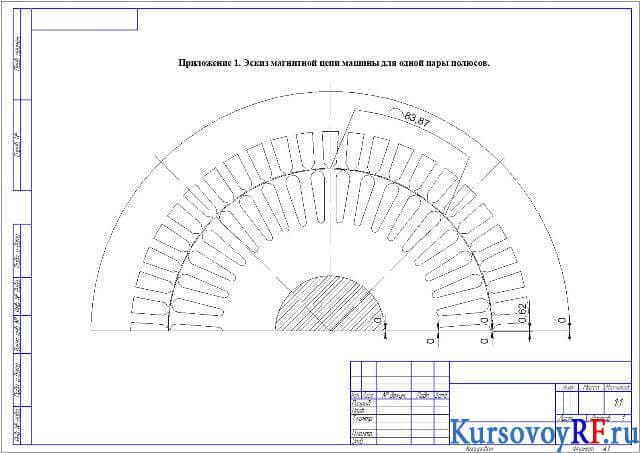

4. Чертёж эскиза магнитной цепи (формат 3хА3)

5. Чертёж обмотки (формат А3)
