Пояснительная записка (в программе Word) 63 стр., 21 табл., 7 рис.
Чертежи (в программе Компас) 5 листов плакатов и чертежей
ВУЗ ВГТУ
Описание
Курсовой проект по дисциплине: «Холодильные машины»

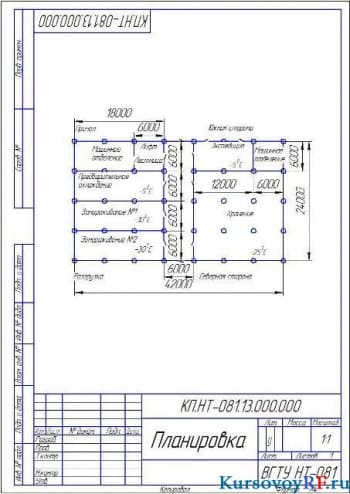

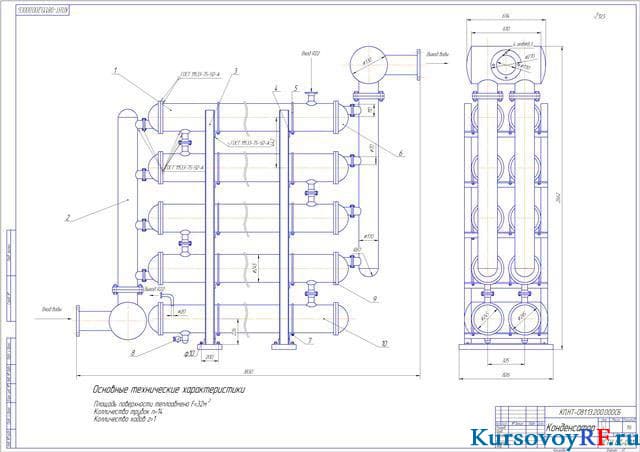

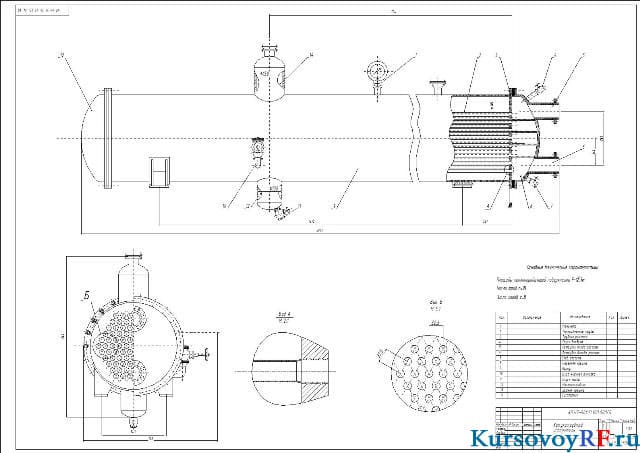

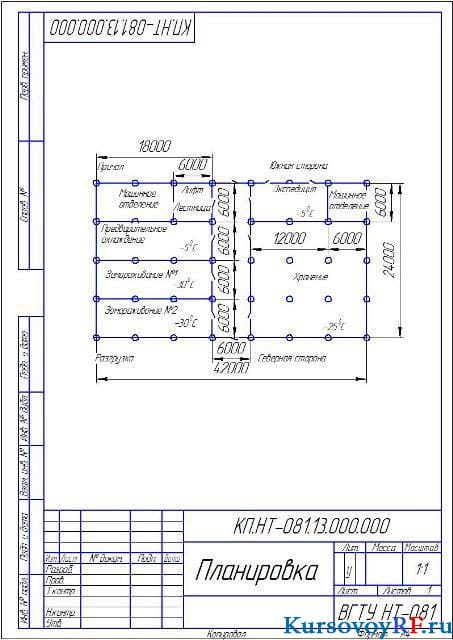

В курсовой работе приведено описание холодильника, их особенности, типы, составлена планировка с определением количества и размеров камер и выбора расчетных параметров, в том числе наружного воздуха, воды на охлаждение конденсаторов, температуры грунта, расчетной разности температур. Представлено описание строительных конструкций холодильника с графическим изображением элементов строительных конструкций. Выполнен теплотехнический расчет изоляции ограждений с определением коэффициента теплопередачи, толщины изоляционного слоя, коэффициента теплопроводности. Сделаны схемы расположения камер на этажах здания. Представлен расчет камер холодильника с определением теплопритоков. Выполнено обоснование проектируемой системы охлаждения, с построением цикла одноступенчатой и двухступенчатой холодильной машины и определения параметров хладоагента, расчетного рабочего режима. Представлен расчет и подбор теплообменных аппаратов: в том числе конденсаторы, с расчетом конденсатора для цикла с одноступенчатым и двухступенчатым сжатием, испарители, с расчетом рассольного испарителя, сделан расчет и подбор камерного оборудования.
