Расчёт и курсовое проектирование синхронного генератора переменного тока с тремя парами полюсов

Код: 02.01.01.04.65
Разместил: Орелен Н.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 67 с., 4 табл., 11 рис., 3 источника, 1 приложение на украинском языке
Чертежи (в программе Компас) 5 листов плакатов и чертежей, спецификации 1 лист

Проект по дисциплине «Электрические машины»

В курсовой работе проведено ознакомление с конструкцией генератора. Найдены главные размеры генератора, размеры сердечников статора и ротора, параметры обмотки статора и ротора. Принята всыпная двухслойная петлевая обмотка статора с полузакрытыми пазами трапецеидальной формы. Выбран класс нагревостойкости примененной изоляции. Определена величина воздушного зазора. Рассчитаны индукция в воздушном зазоре, линейная нагрузка, плотность тока обмотки статора. Построена характеристика холостого хода. Определена масса необходимого для изготовления материала. Рассчитан КПД, построены характеристики для синхронного генератора. Проведены тепловой и вентиляционный расчёты. Выбрана двухсторонняя радиальная вентиляция. Проведено сравнение расчётных данных с данными серийного генератора СГ2.Дополнительные материалы: приложен файл (КП СГ 22кВт).xmcd.

Чертежи

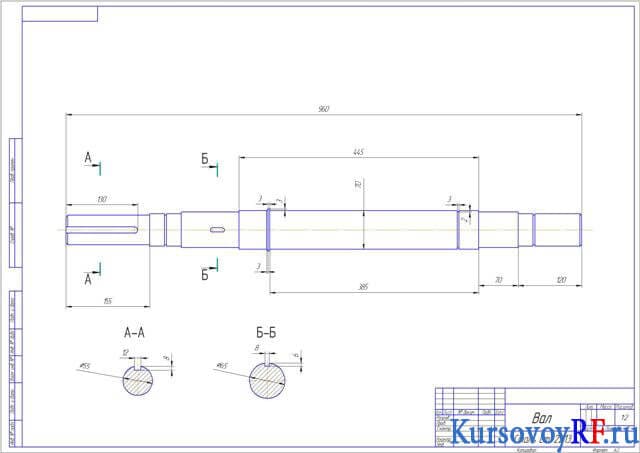

  1. Чертеж деталь вал (формат А2)

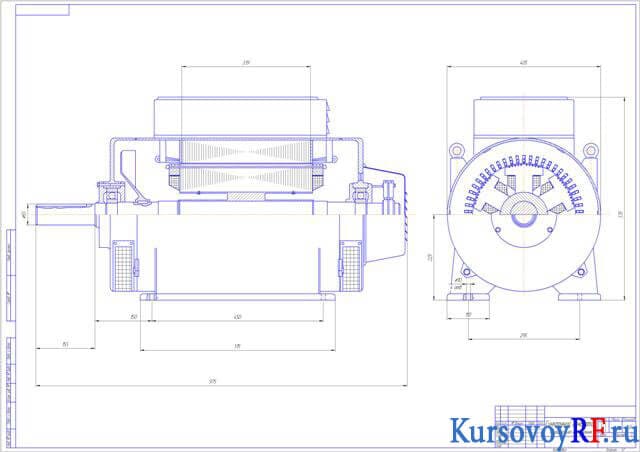

  2. Чертеж общего вида синхронного генератора (формат А1)

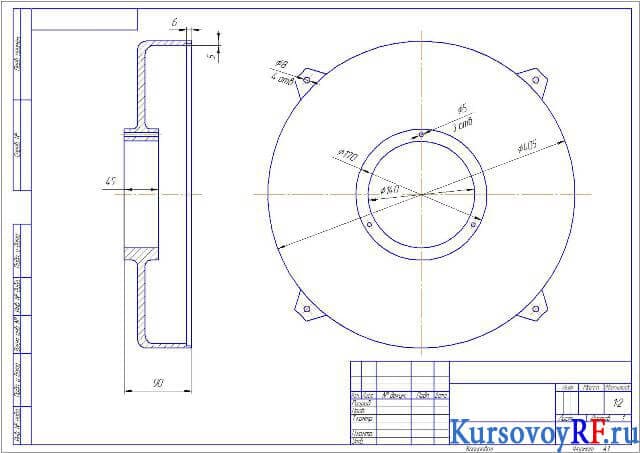

  3. Чертёж деталь крышки подшипника (формат А3)

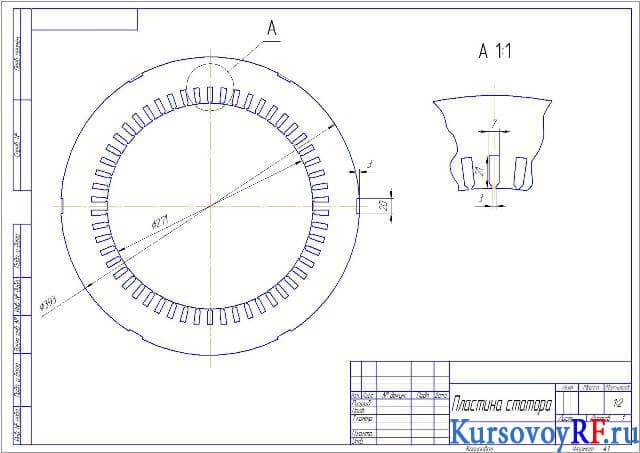

  4. Чертёж пластины статора (формат А3)

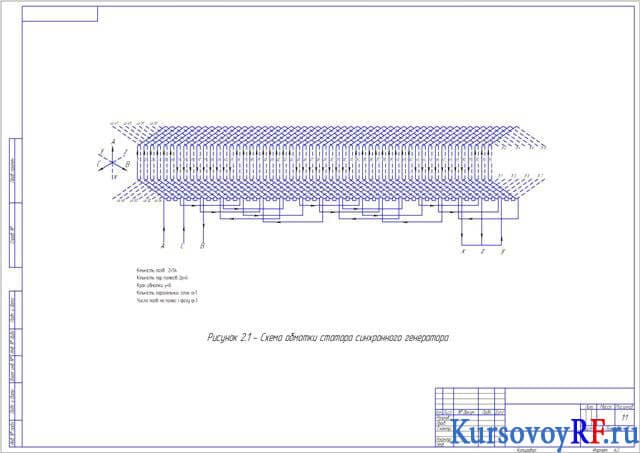

  5. Чертёж схемы обмотки статора синхронного генератора  (формат А3)
