Проектный курсовой расчёт и анализ трёхфазного асинхронного двигателя общего назначения типа 4А200L8У3

Пояснительная записка (в программе Word) 40 с., 9 табл., 6 рис., 15 источников, 2 приложения
Чертежи (в программе Автокад) 2 листа плакатов и чертежей, спецификации 1 лист
ВУЗ Тульский государственный университет

Проект по дисциплине «Электрические машины»

В курсовой работе рассмотрены конструкции современных асинхронных двигателей, проанализированы технические требования, предъявляемые к двигателю. Представлены таблицы технических данных, пусковых свойств, обмоточных данных, размеров электродвигателя 4А200L8У3. Конфигурация и основные размеры паза статора с обмоткой и паза ротора приведены на рисунке. Для обоснования выбора схемы обмотки статора даны общие сведения о трёхфазных обмотках. Выполнен расчёт обмотки статора. На основании направления фазных токов в соответствующих пазах построена и проанализирована намагничивающая сила обмотки. Определены параметры Г-образной схемы замещения. Выполнено построение круговой диаграммы. Рассчитаны и построены механические и рабочие характеристики. Построение проведено по круговой диаграмме и по формуле Клосса. Проанализированы эксплуатационные свойства двигателя. Дополнительные материалы: приложен файл определение параметров схемы замещения двигателя по каталожным данным курсовой.xlsx;
приложен файл hol.hod_4A200L8y3.mdl

Чертежи

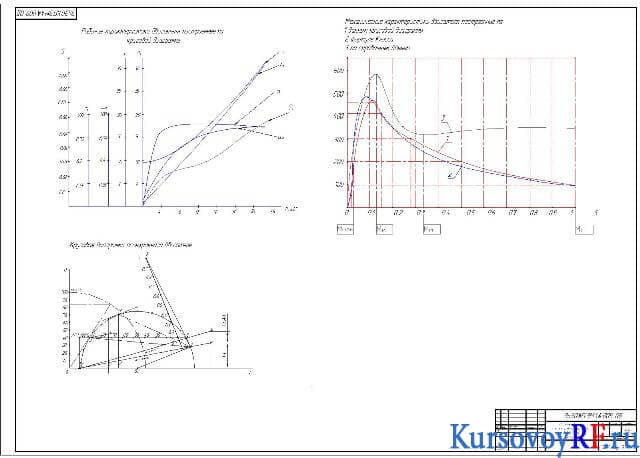

1. Чертеж характеристик асинхронного двигателя с короткозамкнутым  ротором  4А200L8У3 (формат А1)

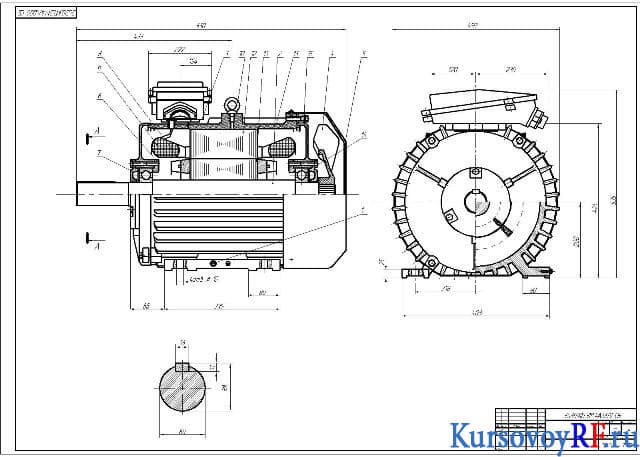

2. Чертеж общего вида асинхронного двигателя (формат А1)
