Проектный курсовой расчёт параметров асинхронного двигателя с чертежами

Пояснительная записка (в программе Word) 46 с., 2 табл., 12 рис., 4 источника, 0 приложений
Чертежи (в программе Компас) 1 лист плакатов и чертежей

Проект по дисциплине «Электрические машины»

В курсовом проекте рассмотрены требования, предъявляемые к проектированию электрических машин. В результате вычислений определены главные размеры : значения высоты оси вращения,  внутреннего и наружного диаметров статора, расчётной длины воздушного зазора и полюсного деления. Определено число пазов статора, число витков в фазе обмотки, сечение эффективного проводника. Приведена схема обмотки статора. Рассчитаны пазы статора и воздушный зазор. Выполнен расчёт ротора , представлен рисунок грушевидного закрытого паза короткозамкнутого ротора. Рассчитано относительное значение намагничивающего тока для определения правильности ранее произведённых расчётов.  Определены параметры рабочего режима, представлен общий вид катушки двухслойной обмотки. Рассчитаны полные потери в двигателе. Определён коэффициент мощности при холостом ходе. Приведены таблицы расчётных данных рабочих и пусковых характеристик двигателя, составлены их графики.

Чертежи

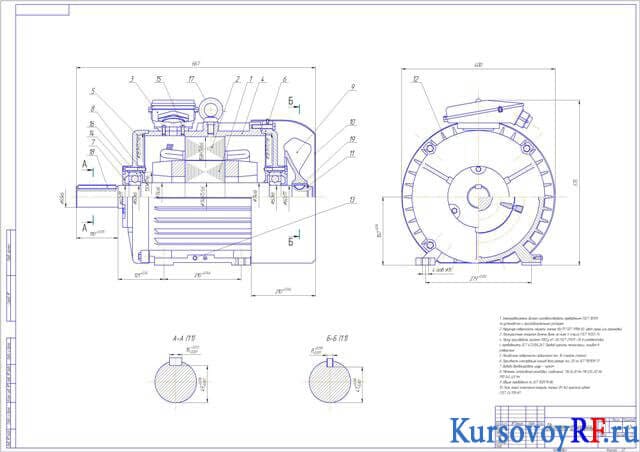

1. Чертеж сборочный двигателя асинхронного (формат А1)
