Курсовая разработка вентильного электропривода мощностью 5квт

Пояснительная записка (в программе Word) 23 с., 1 табл., 9 рис., 10 источников, 0 приложений
Чертежи (в программе Автокад) 3 листа плакатов и чертежей, спецификации 2 листа
ВУЗ Белорусско-Российский университет

Проект по дисциплине «Электрические машины»

В курсовой работе дана характеристика вентильным двигателям (синхронным машинам). На первом этапе выполнения работы  разработана функциональная схема электропривода, отражающая общее устройство и принципиальное содержание блоков электропривода в целом и отдельных его элементов. На втором этапе разработана структурная схема системы регулирования, поясняющая общее математическое представление и описание процессов преобразования и распределения электрической и механической энергии в системах электропривода. На третьем этапе выполнения курсовой работы разработаны схемы электрические принципиальные отдельных блоков и элементов, входящих в состав электропривода и выбрана элементная база, на которой они будут реализованы. В заключительной части работы произведён расчет и выбор всей элементной базы, приведенной на принципиальных схемах электропривода.

Чертежи

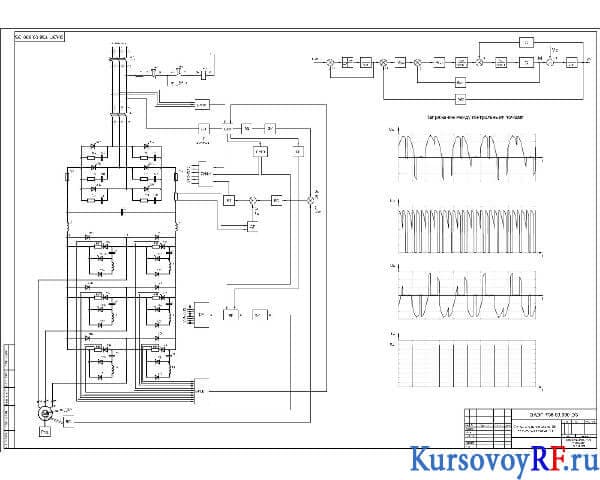

1. Чертеж функциональной и структурной схемы электропривода (формат А1)

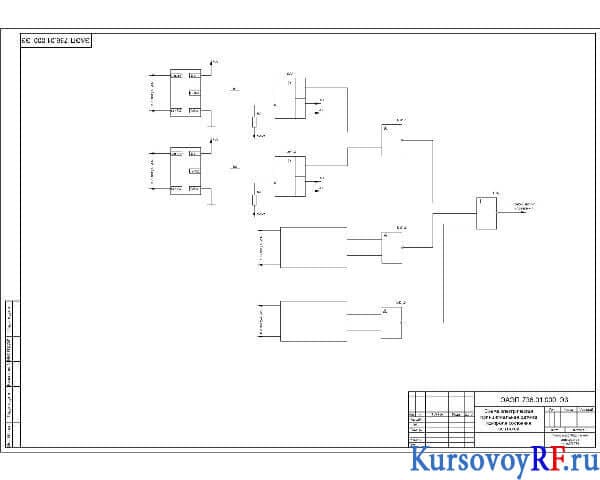

2. Чертеж схемы электрической принципиальной датчика контроля состояния вентилей (формат А2)

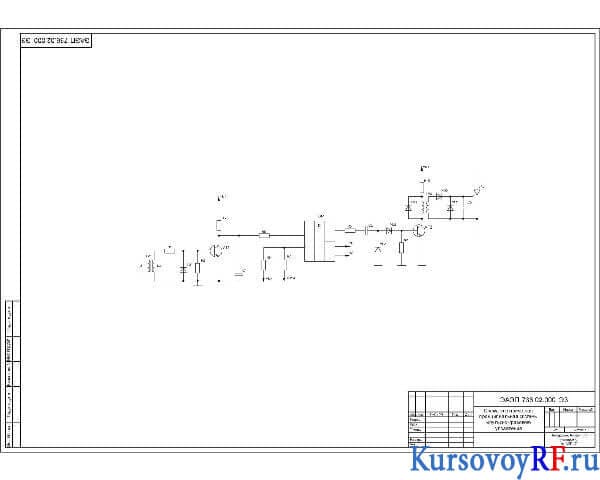

3. Чертеж схемы электрической принципиальной системы импульсно-фазового управления (формат А2)
