Курсовая разработка приспособления для фрезерования на горизонтально-фрезерном станке

Описание

 Проект по дисциплине «Технологическая оснастка»

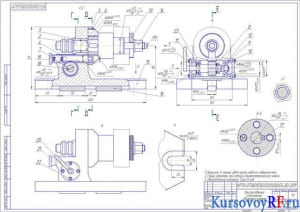

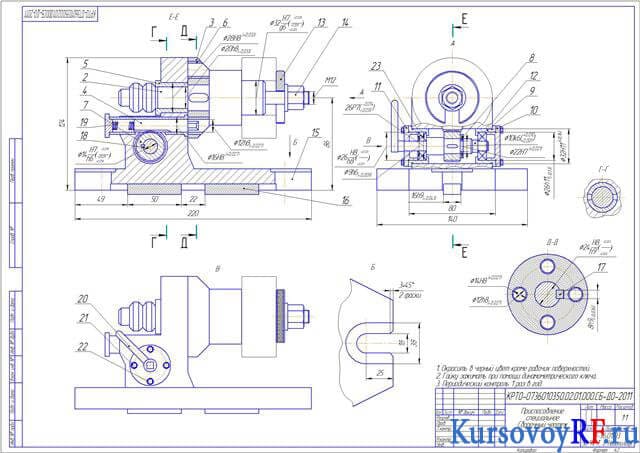

В работе представлены технические характеристики и операционный эскиз. Выполнен расчет режимов резания с определением частоты вращения, силы, мощности резания. Представлена разработка схемы использования заготовки и эскизных вариантов приспособления. Сделан расчет экономической эффективности приспособления с определением технологической себестоимости с ручным зажимом и пневмоцилиндром. Выполнен расчет пропускной способности с расчетом штучного времени, пропускной способности. Сделан расчет зажимного усилия со схемой действия сил. Выполнен выбор характеристик силового механизма с определением диаметра, момента, а также расчет на прочность, с определением погрешности изготовления. Представлено описание работы приспособления с графическим его изображением.
