Расчёт электродвигателя постоянного тока с определением основных параметров и чертежами

Пояснительная записка (в программе Word) 39 с., 2 табл., 5 рис., 1 источник, 1 приложение
Чертежи (в программе Компас) 6 листов плакатов и чертежей, спецификации 2 листа
ВУЗ Тольяттинский государственный университет

Проект по дисциплине «Электрические машины»

В курсовом проекте рассмотрена конструкция машины постоянного тока, описаны её основные конструктивные составляющие. На основании указанных в задании величин выполнен электромагнитный расчёт машины с определением основных параметров двигателя постоянного тока. Рассчитаны сердечники якоря, главных и добавочных полюсов. Выбрана двухслойная всыпная обмотка сердечника  якоря с полузакрытыми овальными пазами. Определены число пазов обмотки якоря, число коллекторных пластин, наружный диаметр коллектора. Выполнен расчёт обмоток главных и добавочных полюсов. Определены размеры щёток и число щёток на одном бракете. Проведён расчёт теплового режима. Определена масса машины и динамические параметры. Выполнено построение графиков рабочих характеристик и характеристики намагничивания двигателя.  Дополнительные материалы: приложен файл в формате xmcd.

Чертежи

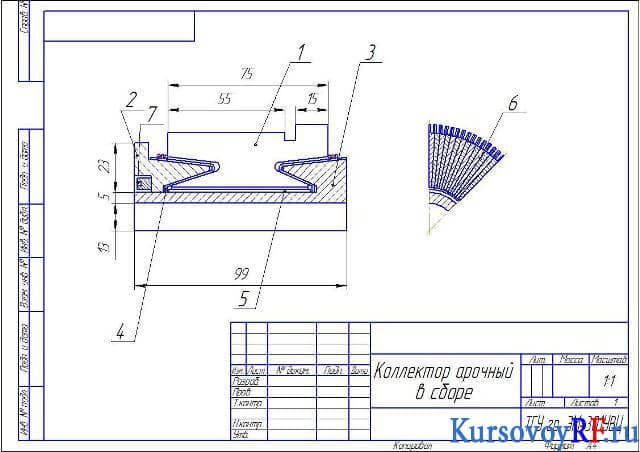

1. Чертеж сборочный коллектора арочного (формат А4)

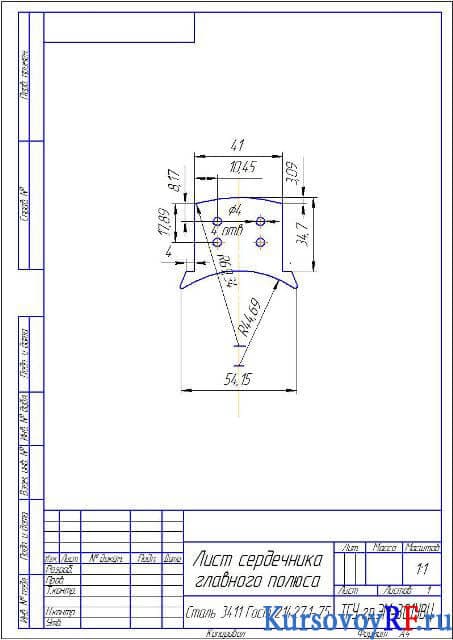

2. Чертеж деталь лист сердечника главного полюса (формат А4)

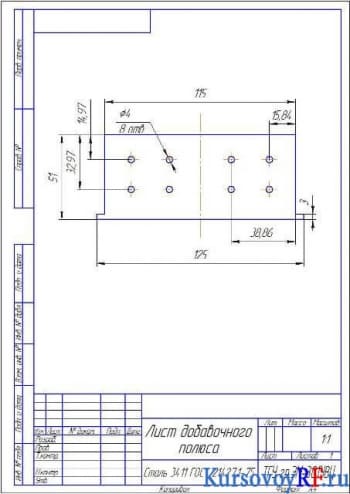

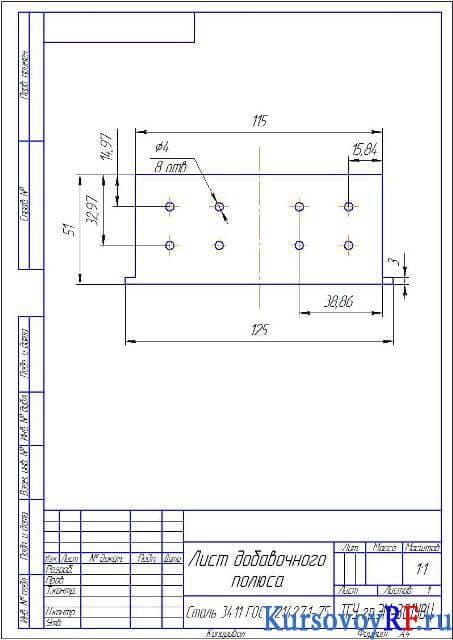

3. Чертёж деталь лист добавочного полюса (формат А4)

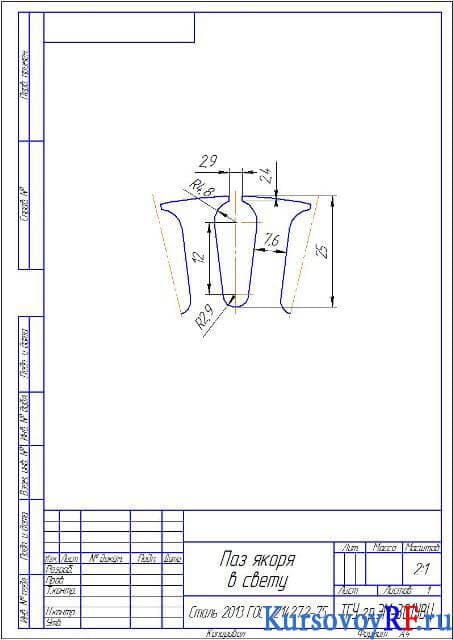

4. Чертёж деталь паз якоря в свету (формат А4)

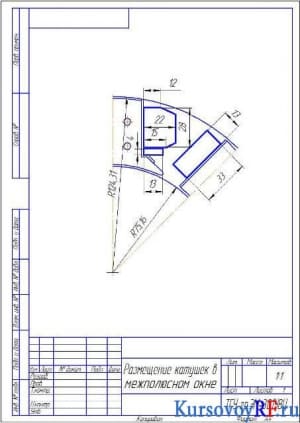

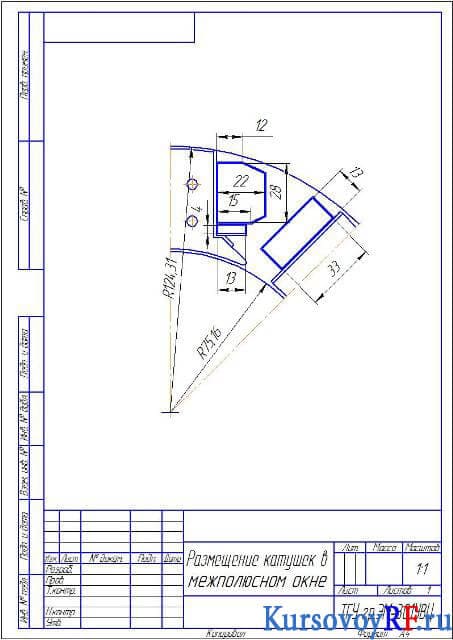

5. Чертёж размещения катушек в межполюсном окне (формат А4)

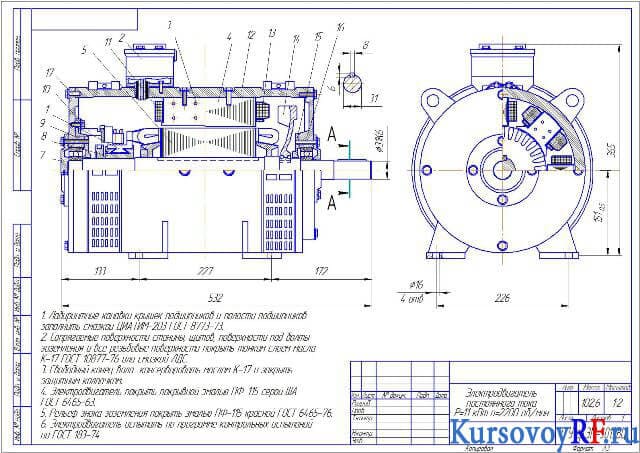

6. Чертёж сборочный электродвигателя постоянного тока (форматА3)
