Пояснительная записка (в программе Word) 42 с., 2 табл., 2 рис., 3 источника, 0 приложений

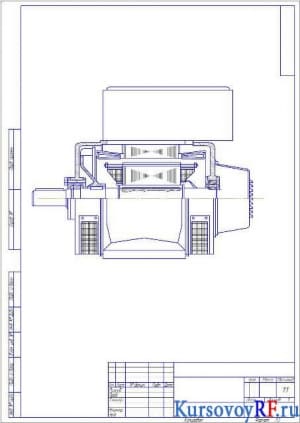

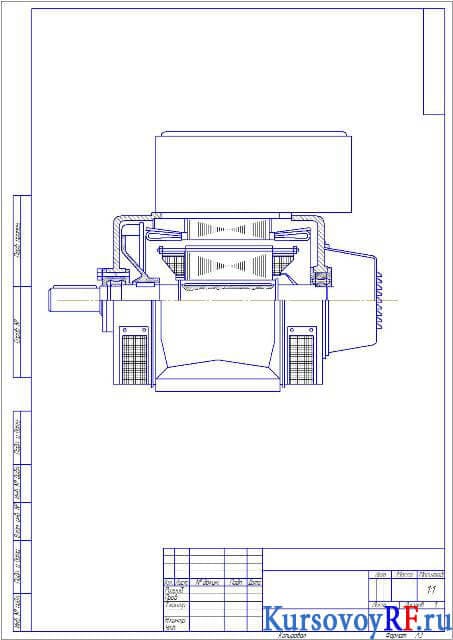

Чертежи (в программе Компас) 1 лист плакатов и чертежей

Проект по дисциплине «Электрические машины»

В курсовом проекте рассмотрены конструктивные схемы синхронных машин. Представлено описание электрических машин серий СД2 и СГ2, рассчитанных на продолжительный режим работы. С учётом исходных данных для проектирования определена расчётная мощность, предварительный КПД, наружный и внутренний диаметры сердечника статора и другие главные размеры. Принята двухслойная петлевая обмотка статора с жёсткими секциями. Рассчитано количество стержней демпферной обмотки, их диаметр и площадь поперечного сечения. Магнитная цепь рассчитана при холостом ходе и при нагрузке. Результаты расчёта представлены в таблице. Выполнен расчёт активного и индуктивного сопротивления рассеяния обмотки, определены коэффициенты проводимости рассеяния. Построена векторная диаграмма Блонделя. Рассчитана обмотка возбуждения. Выполнен расчёт сопротивлений обмоток статора, возбуждения, пусковой обмотки, постоянных времени обмоток. Рассчитаны магнитные потери, потери в обмотке статора, потери на трение, механические и другие с определением суммарных потерь. Определён КПД при номинальной нагрузке. Построен график характеристик машины. Выполнены расчёты вентиляционный и тепловой. Рассчитана масса машины и динамические параметры.
