Курсовой расчёт электродвигателя постоянного тока мощностью 15квт

Пояснительная записка (в программе Word) 22 с., 1 табл., 0 рис., 1 источник, 3 приложения
Чертежи (в программе Компас) 10 листов плакатов и чертежей, спецификации 3 листа
ВУЗ Тольяттинский Государственный Университет

Проект по дисциплине «Электрические машины»

В курсовом проекте дан общий анализ электродвигателей постоянного тока, описана конструкция основных узлов машины постоянного тока. Приложена таблица заданных параметров для расчёта. Определёны наружные диаметры корпуса, сердечника якоря. Принят класс нагревостойкости изоляции. Приняты параметры сердечников якоря, главных полюсов, добавочных полюсов. Приняты волновая обмотка якоря с овальными полузакрытыми пазами, параметры обмоток добавочных полюсов, главных полюсов. Разработана характеристика намагничивания электродвигателя. Рассчитано необходимое количество щёток, их контактная площадь.Определена активная длина коллектора, его окружная скорость. Рассчитаны коммутационные параметры и параметры  номинального режима работы. Построены рабочие характеристики. Произведены тепловой и вентиляционный расчёты. Сосчитана масса составляющих элементов и общая масса машины. Дополнительные материалы: 1.рабочие характеристики двигателя на 1листе в Word, 2.таблица результатов расчёта характеристики намагничивания на 1листе в Excel, 3.графики зависимостей на 1листе в Excel.

Чертежи

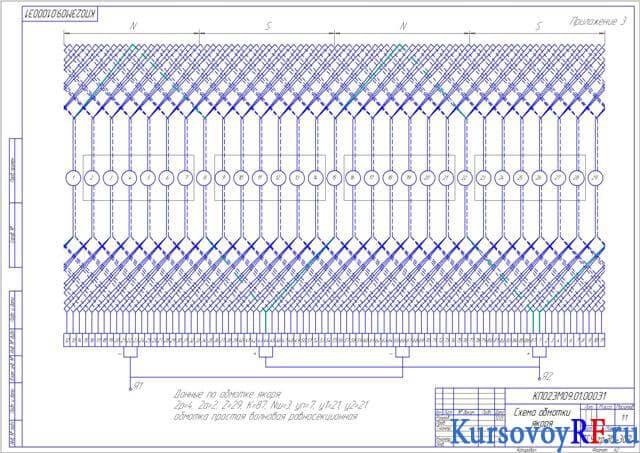

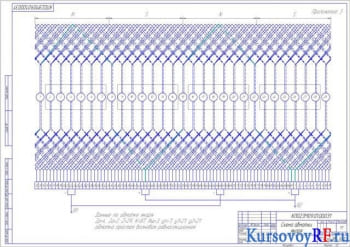

1. Чертеж схемы обмотки якоря (формат А2)

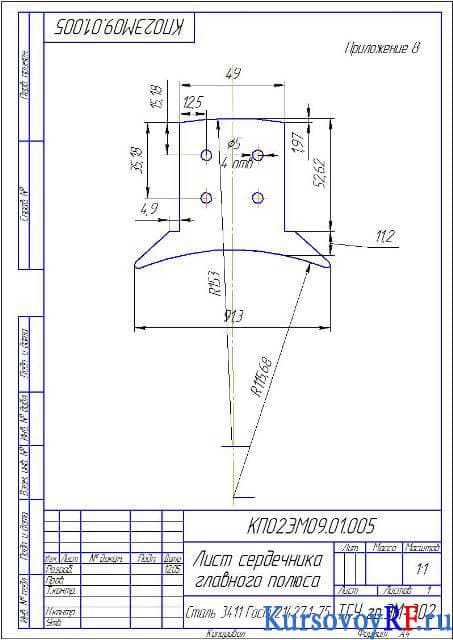

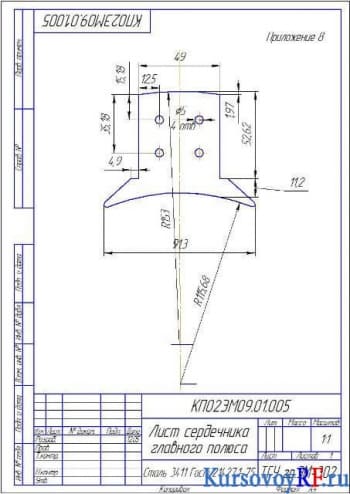

2. Чертеж деталь лист сердечника главного полюса (формат А4)

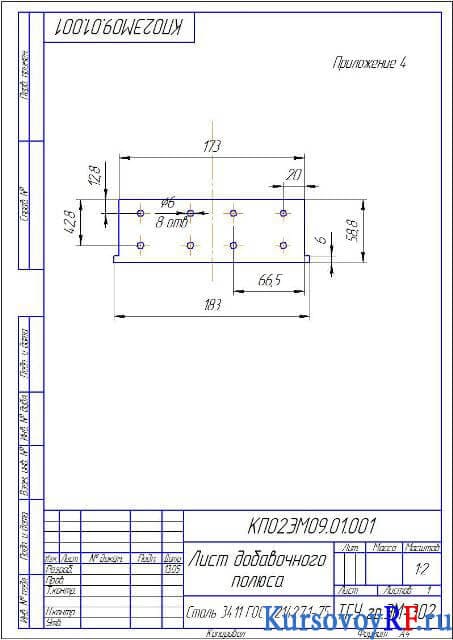

3. Чертёж деталь лист добавочного полюса (формат А4)

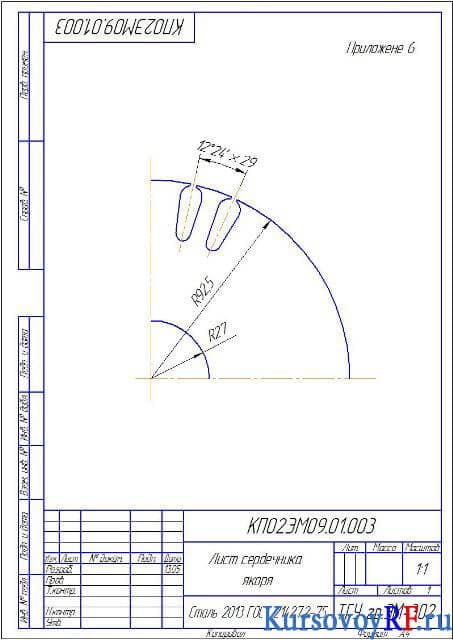

4. Чертёж деталь лист сердечника якоря (формат А4)

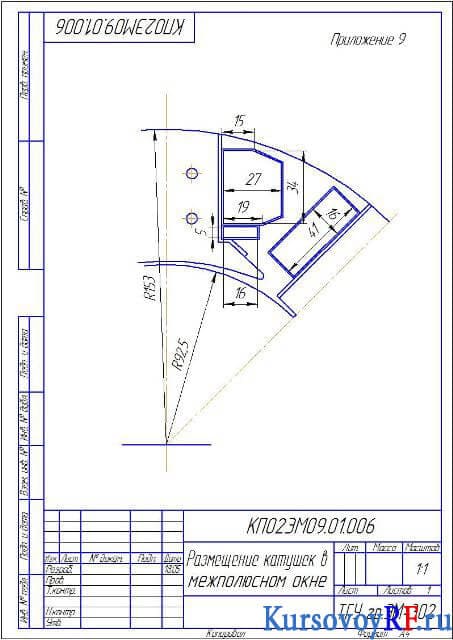

5. Чертёж размещения катушек в межполюсном окне (формат А4)

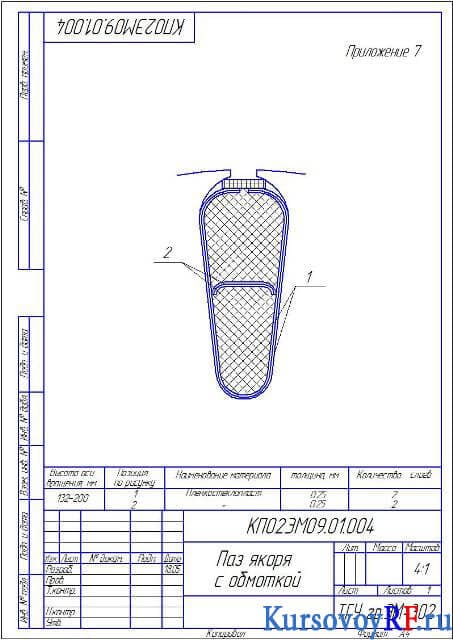

6. Чертёж паза якоря с обмоткой (формат А4)

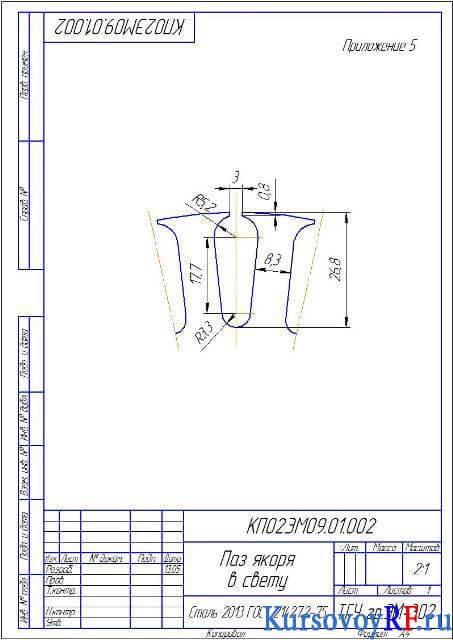

7. Чертёж деталь паз якоря в свету (формат А4)

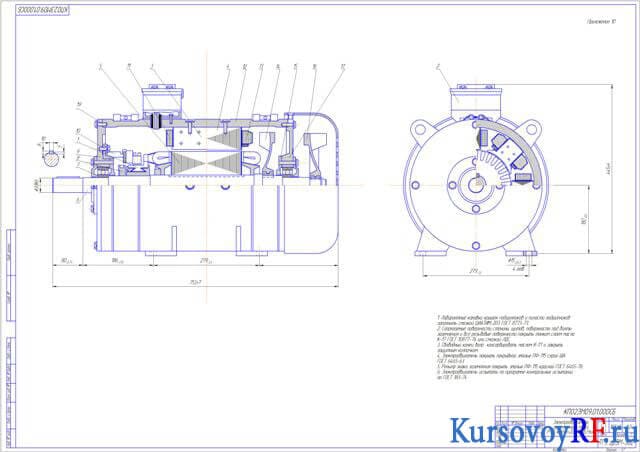

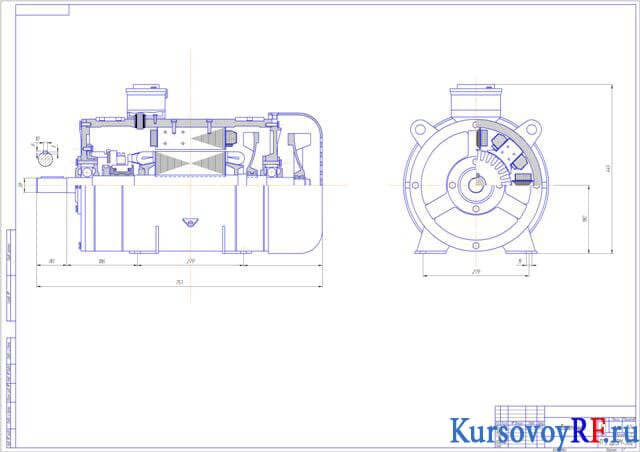

8. Чертёж сборочный электродвигателя постоянного тока (формат А1)

9. Чертёж сборочный электродвигателя (формат А1)

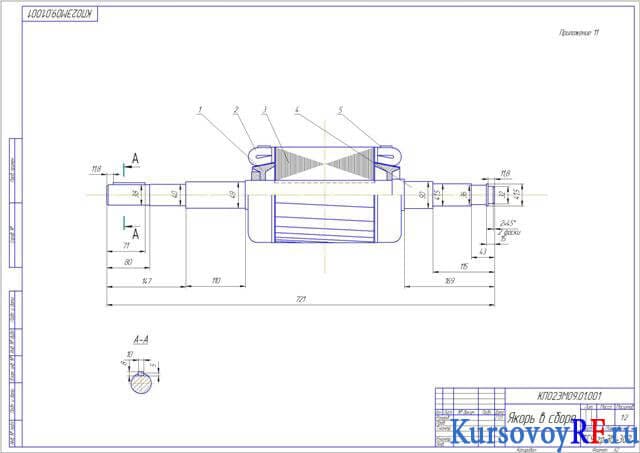

10. Чертёж сборочный якоря (формат А2)
