Курсовое проектирование привода и конструкции шпиндельного узла консольно – фрезерного станка

Описание

 Проект по дисциплине «Расчёт и конструирование станков»

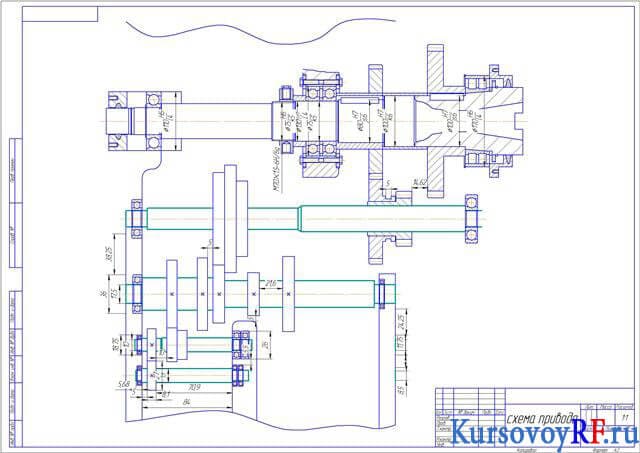

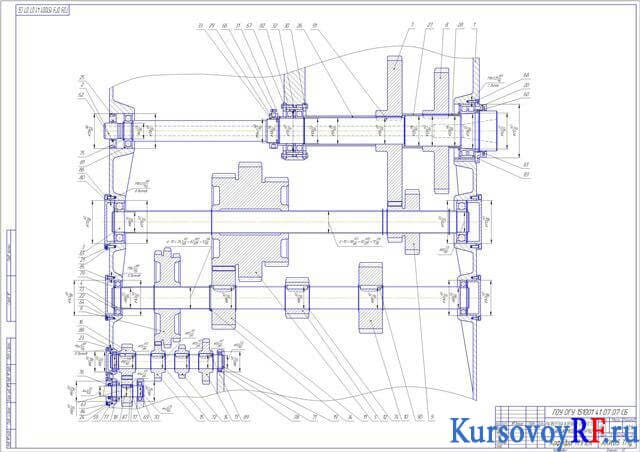

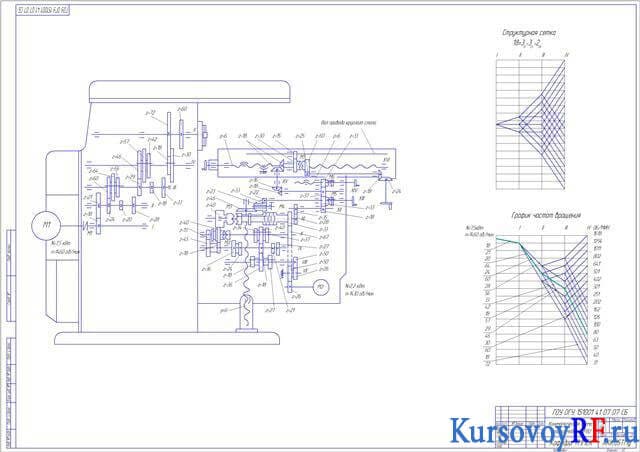

В курсовой работе представлена разработка кинематической схемы и расчет коробки скоростей с выбором приводного электродвигателя. Определены диапазон регулирования привода, число ступеней скорости, выбор конструктивных вариантов привода, число возможных кинематических вариантов, максимальное передаточное отношение по группам передач с построением структурных сеток и графиков частот вращения. Также в работе определены передаточное отношение в группах передач, число зубьев передач, крутящие моменты на валах коробки скоростей. Описана работа с программой «SIRIUS», ее методические рекомендации. Представлен расчет прямозубых эвольветных передач для каждого из вариантов с методикой выполнения расчета, описанием расчета и результатами. Построена свертка коробки скоростей с разработкой компоновочной схемы, вычерчиваем свертки и определением усилий, действующих в зубчатых зацеплениях. Выполнен расчет с подбором подшипников, где определены реакции в опорах валов и выбор подшипников сделан с учетом грузоподъемности, диаметру вала и построением расчетной схемы валов. Представлен расчет сечения сплошного вала, с определением диаметра средних участков вала, расчета на усталостную прочность, расчета на прочность шпонок и шлицевых соединений. Сделан выбор с обоснованием посадок, в том числе выбор посадок подшипников качения, шлицевых соединений, шпоночных соединений. Дополнительные материалы: расчет сил в формате Excel – 1 лист, схемы в формате jpeg – 1 лист, фрагмент в формате tiff – 1 лист.
