Проектирование привода и шпиндельного узла токарно-револьверного станка модели 1К34

Описание

Проект по дисциплине «Токарные станки»

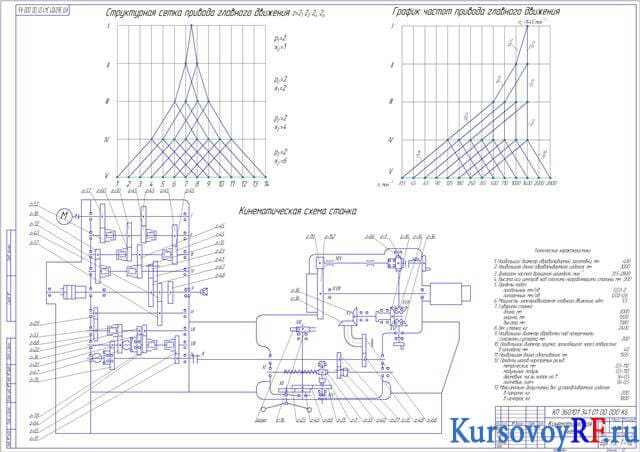

В курсовом проекте представлено назначение и производимые операции. Описаны задачи и определены технические характеристики станка. Представлена кинематическая схема прототипа станка. Сделан выбор структуры и расчет привода с определением частоты вращения, числа ступеней. Графически изображены структурная сетка привода, кинематическая схема шпиндельной бабки с построением графика часто привода, где определены передаточные отношения, фактические частоты, моменты на валах, крутящие моменты. Выполнен расчет элементов коробки скоростей с расчетом зубчатых передач, где определены выносливость зубьев при изгибе, геометрические параметры, расчет валов, где определены диаметры и сделан выбор подшипников с силовым расчетом, расчет вала на сопротивление и прочность, а также построены эпюры изгибающих и крутящих моментов. Выполнен расчет соединений вал-ступица с проверочным расчетом подшипников по грузоподъемности и выбором муфт. Представлено проектирование конструкции, расчет шпиндельного узла на точность, жесткость, виброустойчивость. Описана кинематическая схема станка, в том числе по цепям. Сделан выбор системы смазывания, а также представлены правила безопасности при работе на металлообрабатывающих станках. Дополнительные материалы: расчет колес в формате Excel – 1 лист.
