Технологический процесс на механическую обработку детали «Вал тихоходный»

02.01.01.08Пояснительная записка (в программе Word) 48 с., 2 табл., 7 рис., 21 источник
Чертежи (в программе Компас) 12 листов плакатов и чертежей, спецификации 3 листа
ВУЗ ГАОУ СПО Бугульминский машиностроительный техникум

В технологической части данной курсовой работы был подобран и обоснован тип производства и метод получения заготовки. Представлен эскиз заготовки, рассмотрены основные технические требования. Разработан технологический маршрут обработки детали. Определены припуски на обработку, составлена схема графического расположения припусков и допусков. Осуществлен выбор основного оборудования, инструмента и приспособлений. Выполнен расчет режимов резания и норм времени. Рассчитан и сконструирован режущий и измерительный инструмент, а также приспособления. Составлены схемы расположения полей допусков и трехконтактной измерительной скобы. Дополнительные материалы: 10 дубликатов чертежей в Автокаде; Карты эскизов в jpeg 4 рисунка; Комплект технологических карт в Excel 9 листов – сверление, фрезерование, шлифование и прочие – полный набор.

Чертежи

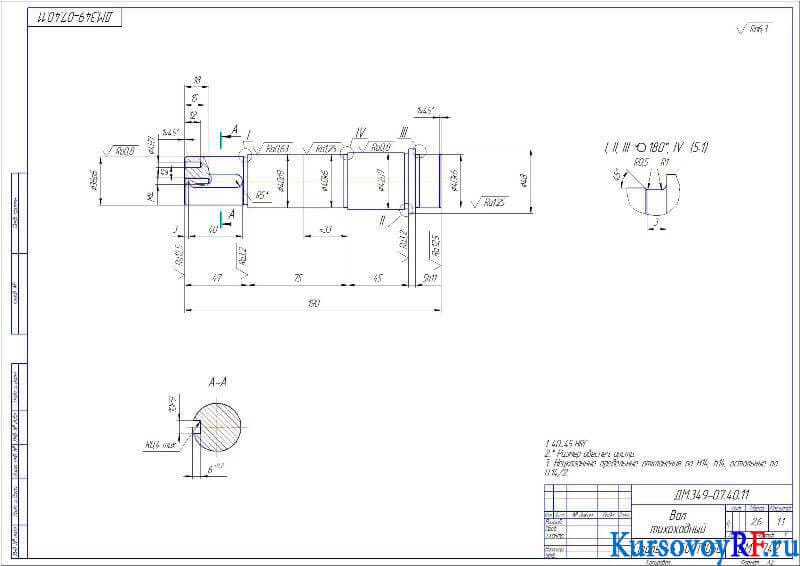

1. Чертеж Деталь Вал тихоходный (формат А2)

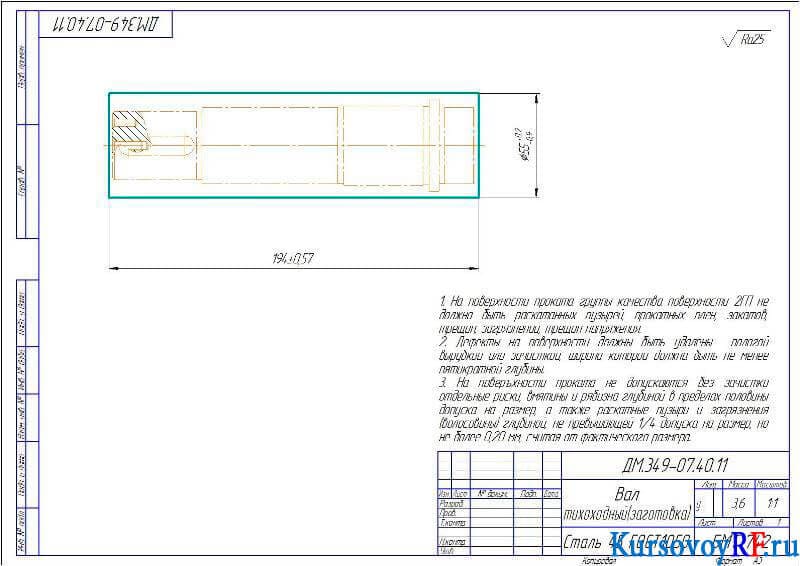

2. Чертеж Вал тихоходный (заготовка) (формат А3)

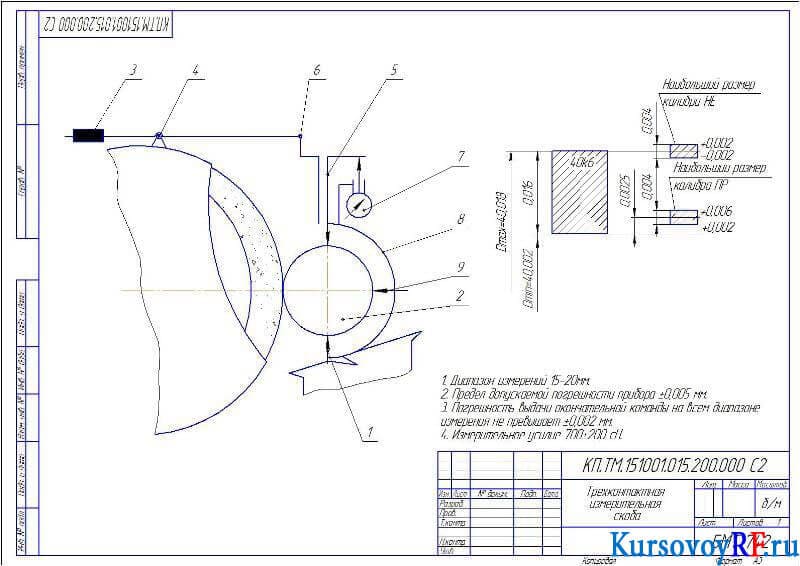

3. Чертеж Трехконтактная измерительная скоба (формат А3)

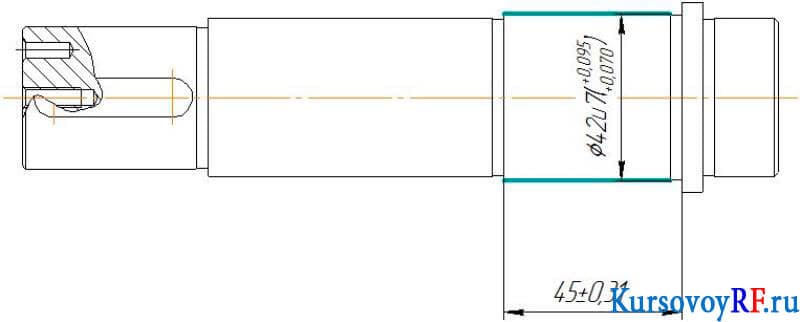

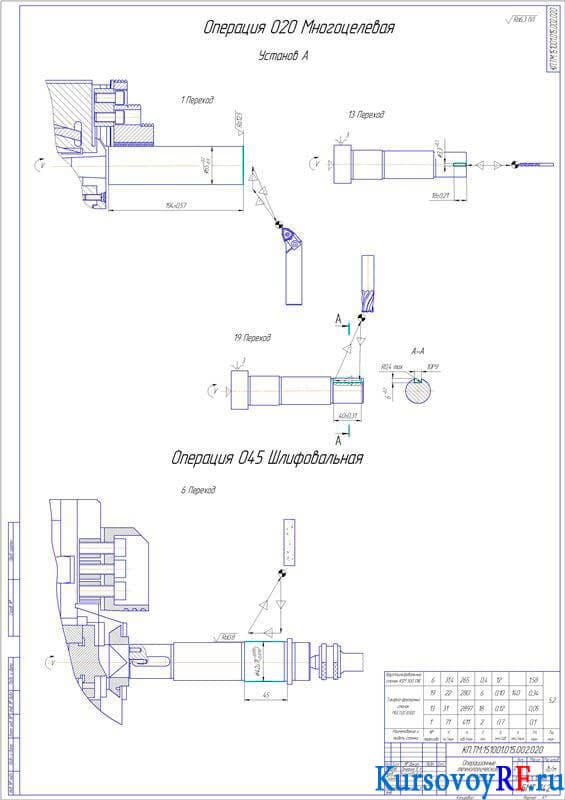

4. Чертеж Операционные технологические эскизы (формат А1)

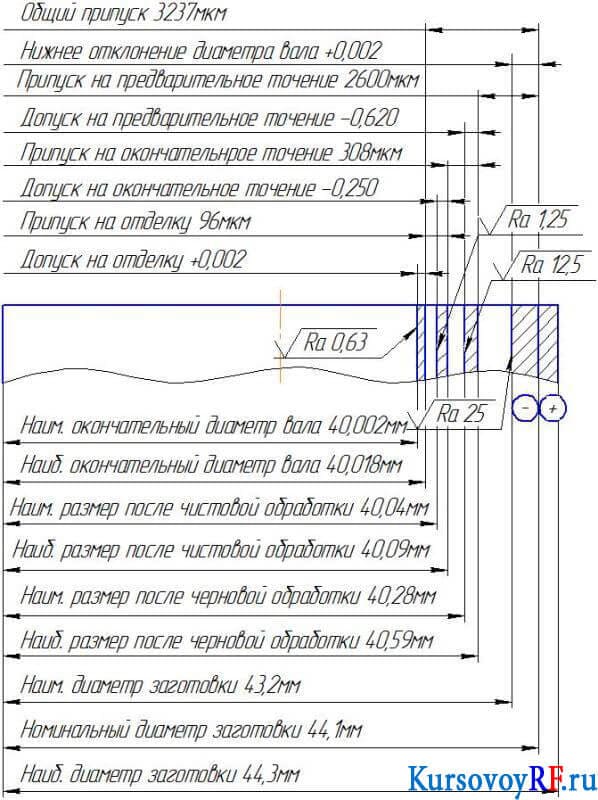

5. Чертеж Схема припусков

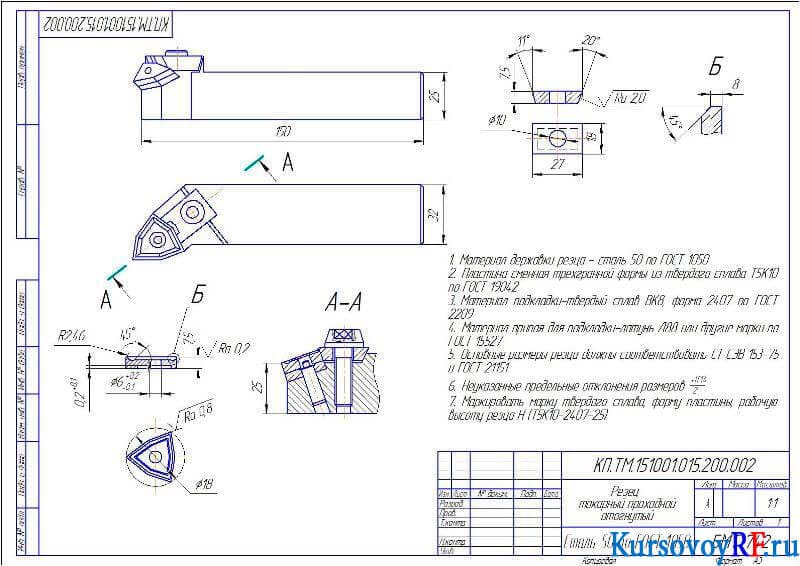

6. Черте Деталь Резец токарный проходной отогнутый (формат А3)

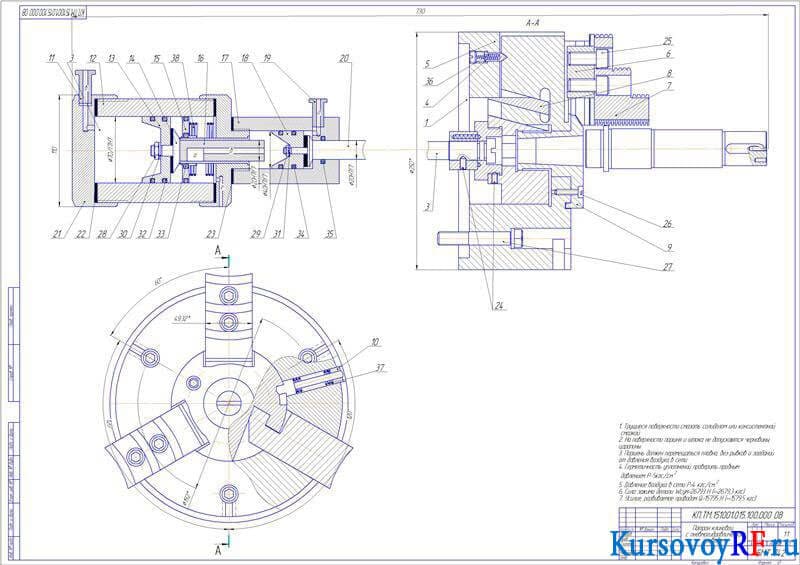

7. Чертеж Патрон клиновой с пневмогидравлическим приводом (формат А1)

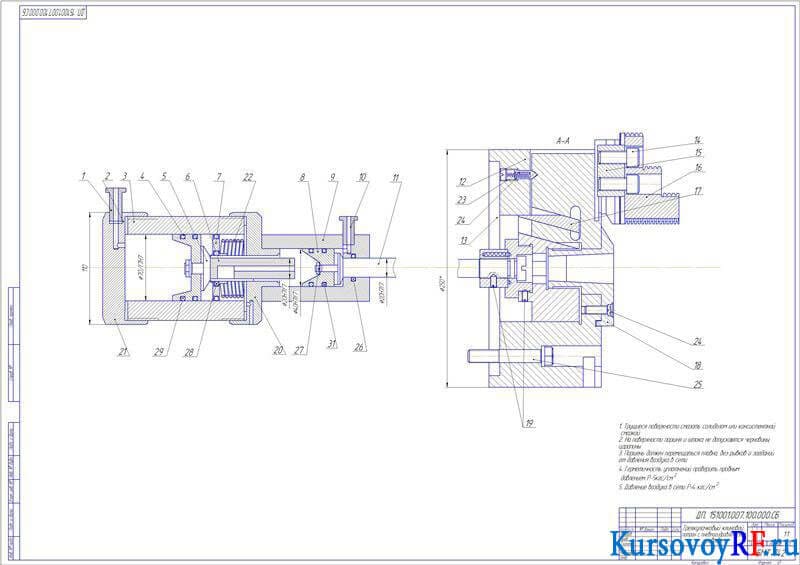

8. Чертеж Трехкулачковый клиновой патрон с пневмогидравлическим приводом (формат А1)

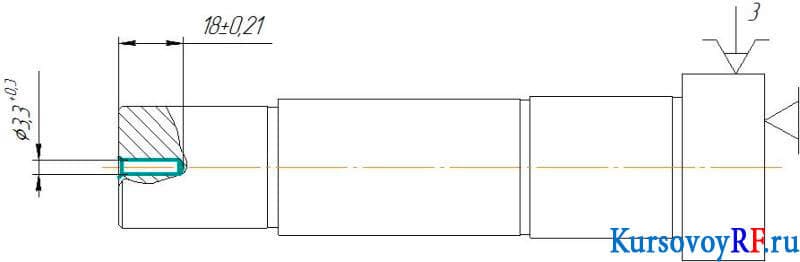

9. Чертеж КЭ на сверление

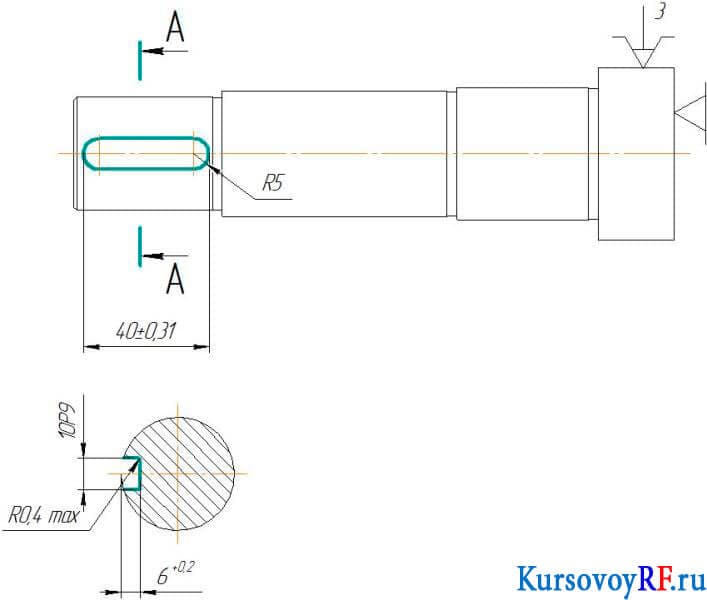

10. Чертеж КЭ на фрезерование

11. Чертеж КЭ шлифование

12. Чертеж КЭ подрезка торца
