Пояснительная записка (в программе Word) 46 стр., 3 табл., 27 рис., 12 источников, 1 приложение
Чертежи (в программе Компас) 18 листов плакатов и чертежей, 3 листа спецификации
ВУЗ Курганский ГУ

Курсовой проект по дисциплине: «Конструирование и расчет автомобиля и трактора»

В курсовой работе рассмотрены основные сведения о подвеске, проведен анализ подвесок легковых автомобилей, указаны их достоинства и недостатки и приведены иллюстрации к ним. Внесен ряд модернизаций, позволяющих сделать износ штока амортизатора более равномерным, регулировать клиренс, повысить долговечность верхней опоры и уменьшить шумность. Рассчитаны основные параметры упругих элементов: ход подвески, приходящийся на буфер отбоя и сжатия, геометрические параметры пружины, по этим данным построена упругая характеристика подвески. Определены площади проходных сечений дроссельных отверстий амортизатора и проверен его тепловой режим, также построена демпфирующая характеристика амортизатора. Шток амортизатора и нижний рычаг проверены на прочность. Выполнен сборочный чертеж передней подвески с внесёнными в неё изменениями и чертежи отдельных деталей подвески: шток амортизатора, пружина, шаровой палец, болт верхней опоры и штанга стабилизатора.
Дополнительные материалы: Графики на 2 листах в программе Excel.

Чертежи курсовой работы (в программе Компас)

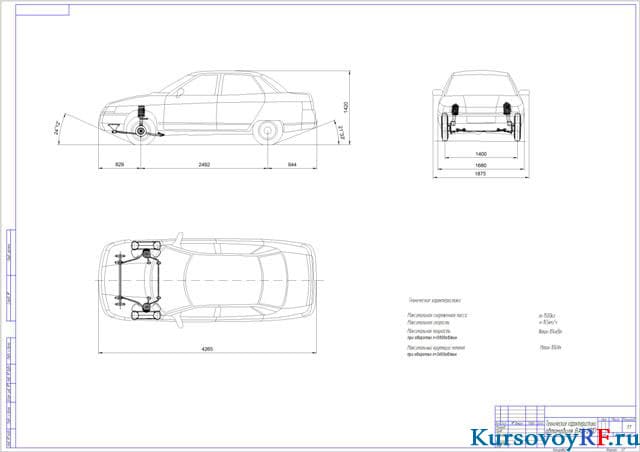

  1. Чертеж технических характеристик автомобиля ВАЗ-2110 (формат А1)

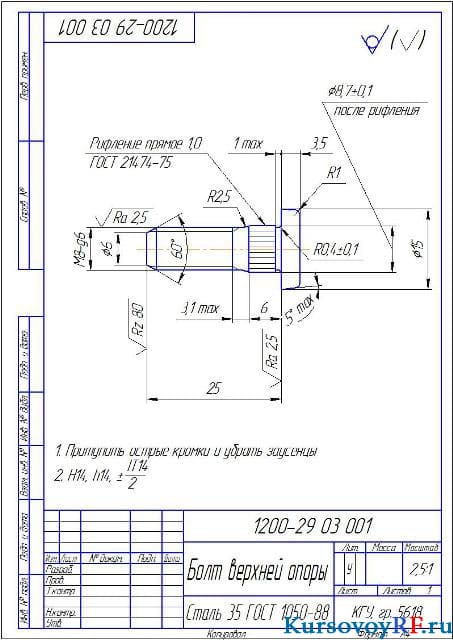

  2. Чертеж детали болт верхней опоры (формат А4)

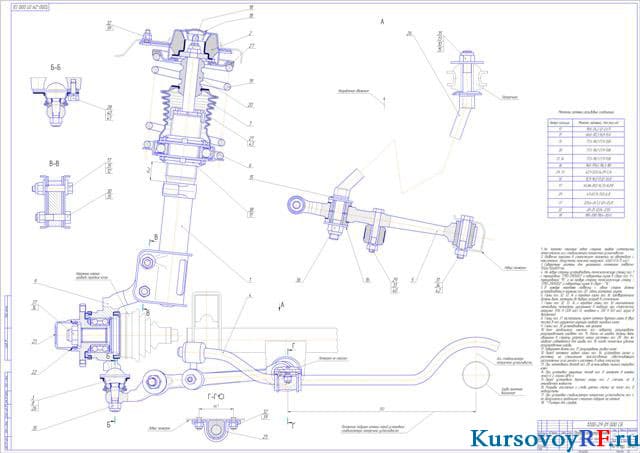

  3. Чертеж передней подвески сборочный (формат А0)

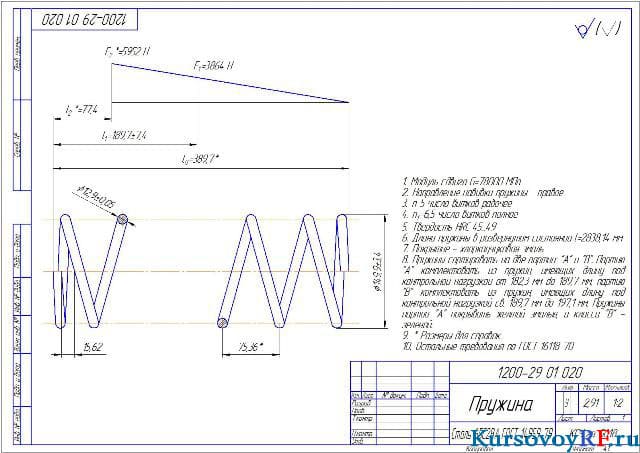

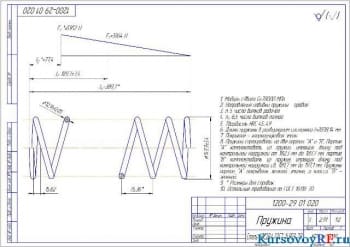

  4. Чертеж детали пружина (формат А3)

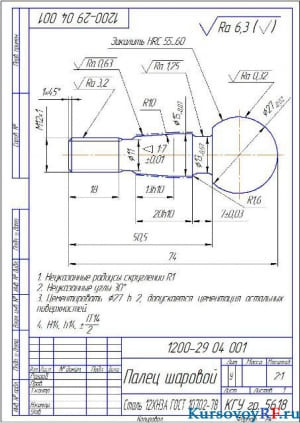

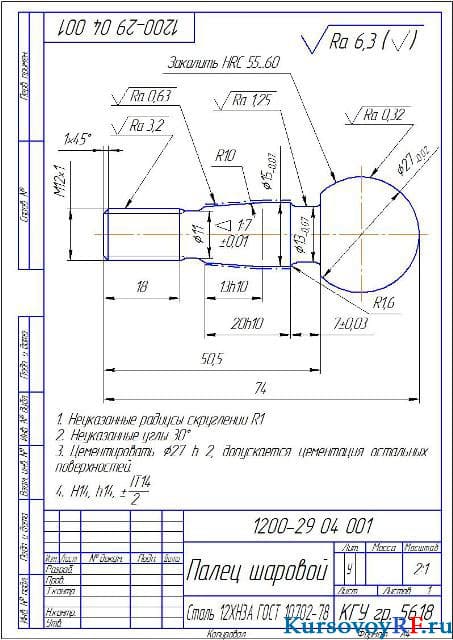

  5. Чертеж детали палец шаровой (формат А4)

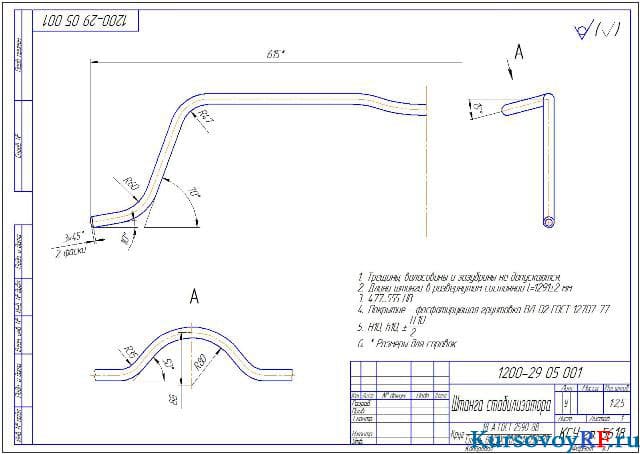

  6. Чертеж штанги стабилизатора (формат А3)

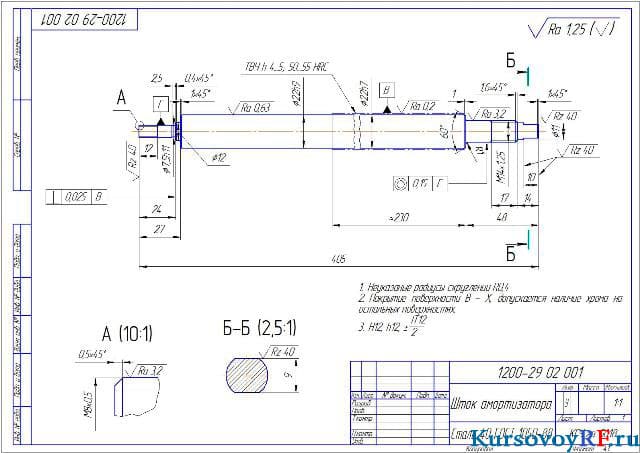

  7. Чертеж детали шток амортизатора (формат А3)

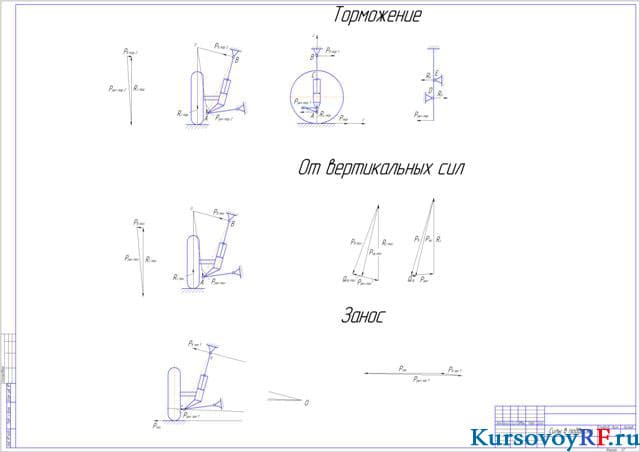

  8. Чертеж сил в подвеске (формат А1)

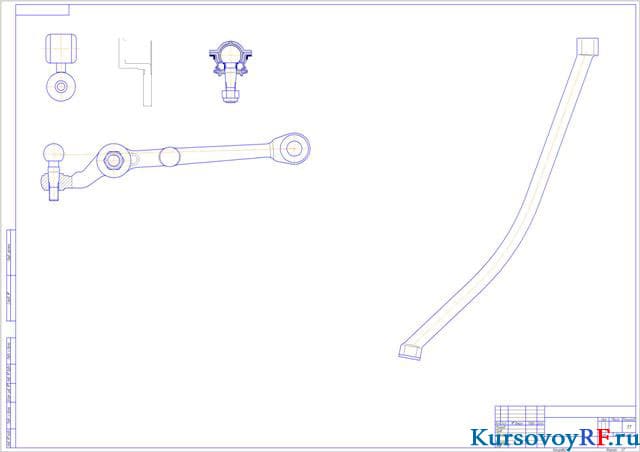

  9. Чертежи, не вошедшие в сборку (формат А1)

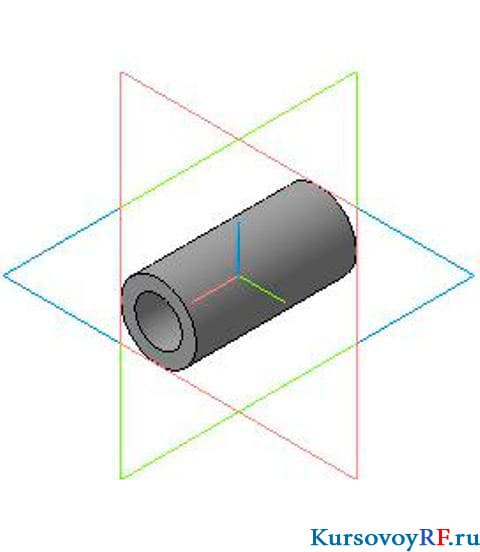

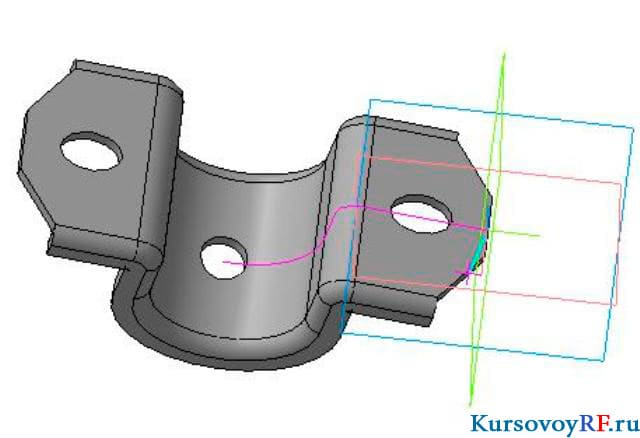

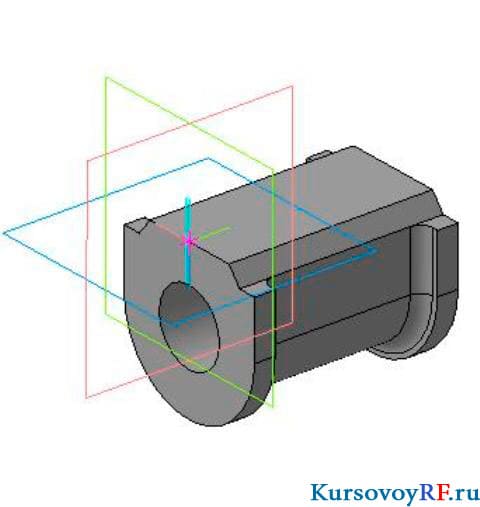

  10. Чертеж кронштейна (формат 3D)

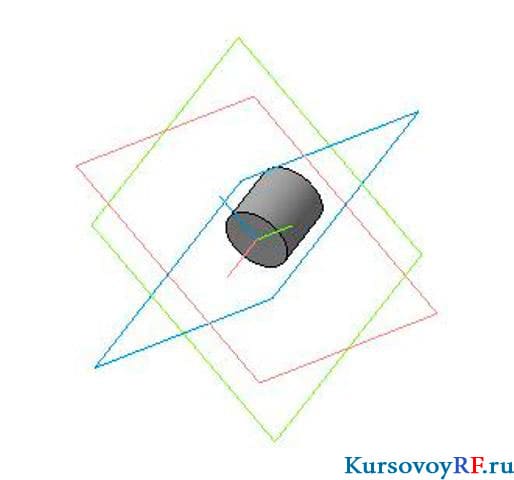

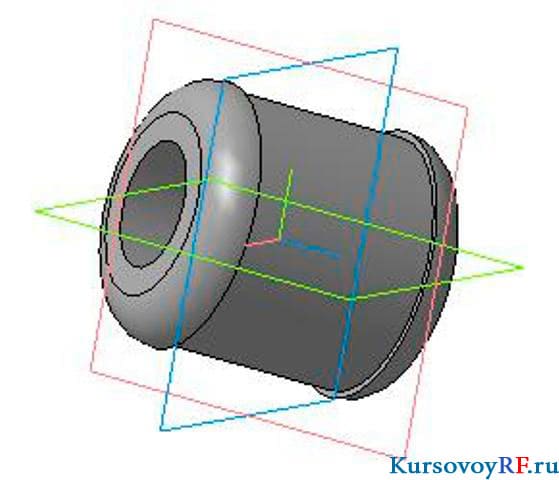

  11. Чертеж резинки кронштейна (формат 3D)
  12. Чертеж штанги стабилизатора (формат 3D)

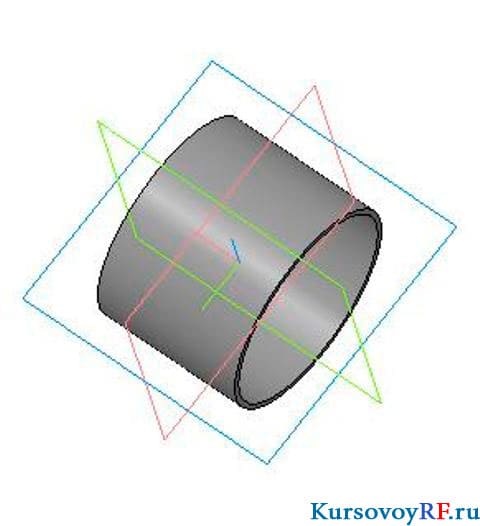

  13. Чертеж верхней втулки (формат 3D)
  14. Чертеж внутренней втулки нижней резинки (формат 3D)

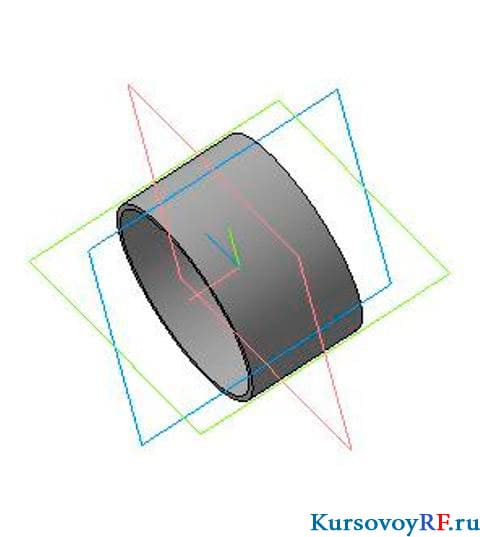

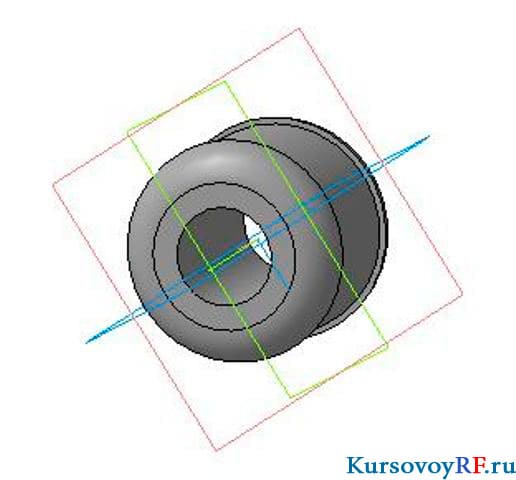

  15. Чертеж нижней втулки (формат 3D)
  16. Чертеж нижней резинки (формат 3D)
  17. Чертеж резинки конца стабилизатора (формат 3D)
  18. Чертеж соединительного звена (формат 3D)
