Создание технологии механической обработки быстроходного вала

Пояснительная записка (в программе Word) 29 с., 9 табл., 11 рис.
Чертежи (в программе Компас) 8 листов плакатов и чертежей
ВУЗ ИВАНОВСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ

Проект по дисциплине «Технология машиностроения»

В данной курсовой работе было рассмотрено назначение детали и проведен анализ её технических требований. Определен тип производства детали. Осуществлен выбор вида и метода изготовления исходной заготовки. Разработан план обработки поверхностей детали, построена схема обозначения поверхностей. Произведен расчет припусков на обработку и предельных размеров заготовки. Составлен технологический маршрут обработки детали. Подобрано основное оборудование режущего и измерительного инструмента, выполнена сводная ведомость по оборудованию. Разработаны технологические операции. Определены погрешности базирования, назначение режимов резания и основного машинного времени. Дополнительные материалы: 8 дубликатов чертежей в Автокаде.

Чертежи

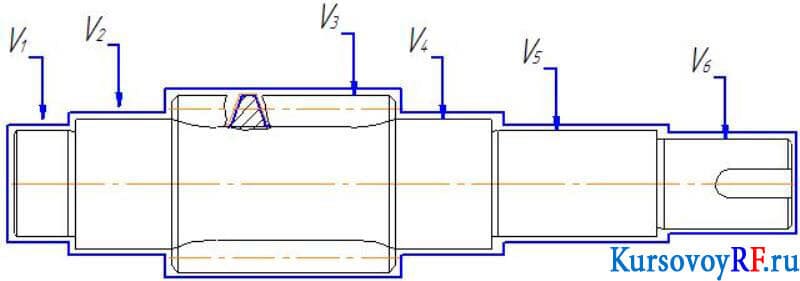

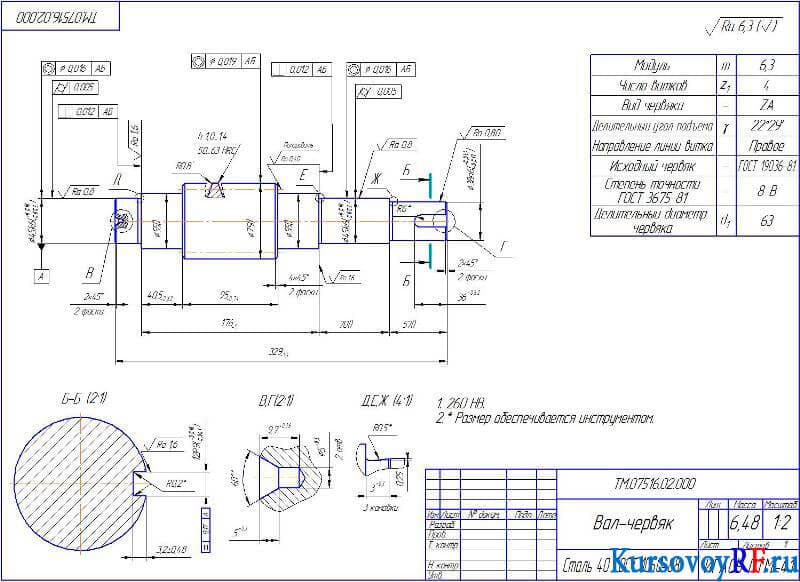

1. Чертеж Деталь Вал-червяк

2. Чертеж Маршрутная технология

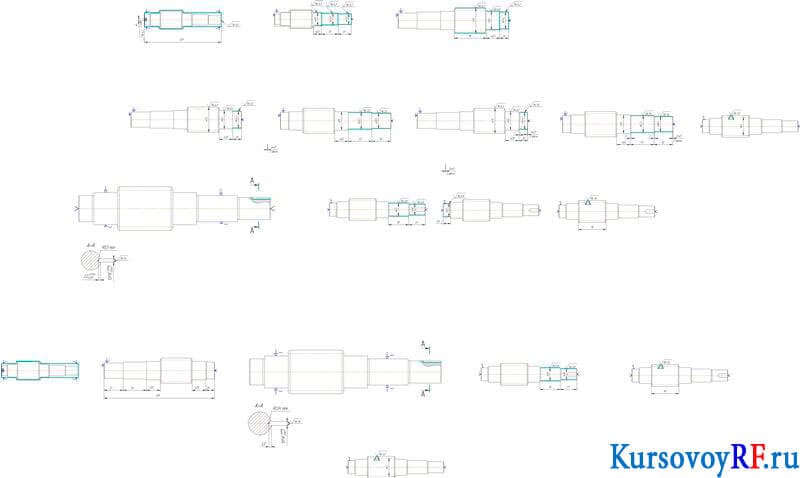

3. Чертеж Обработка поверхностей

4. Чертеж Объем детали

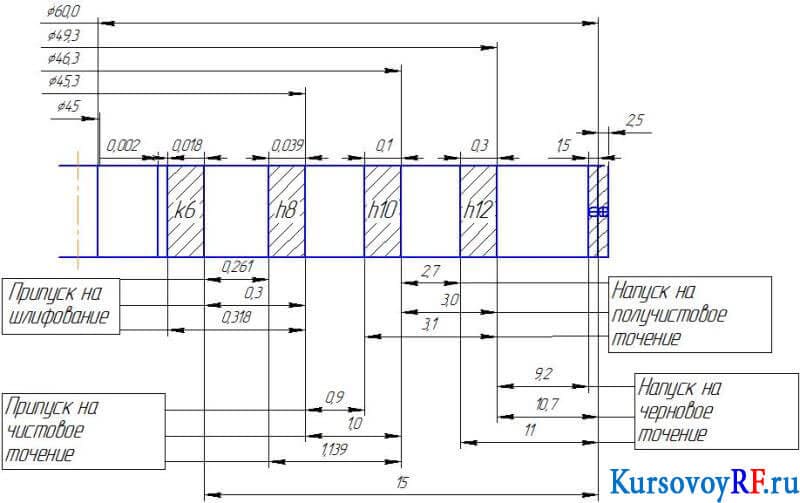

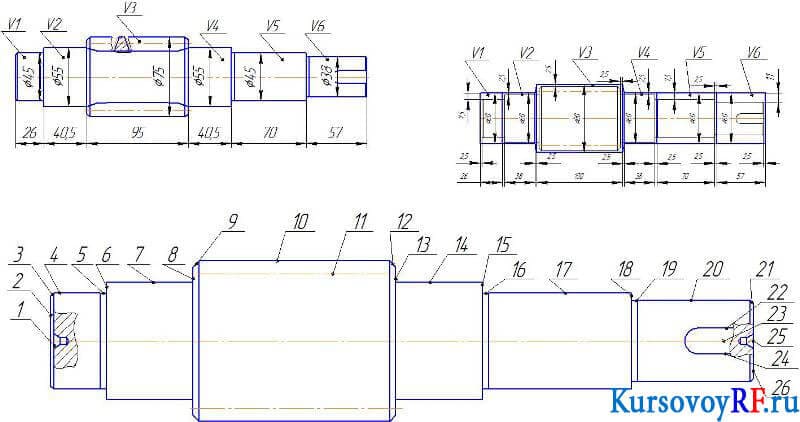

5. Чертеж План обработки поверхностей

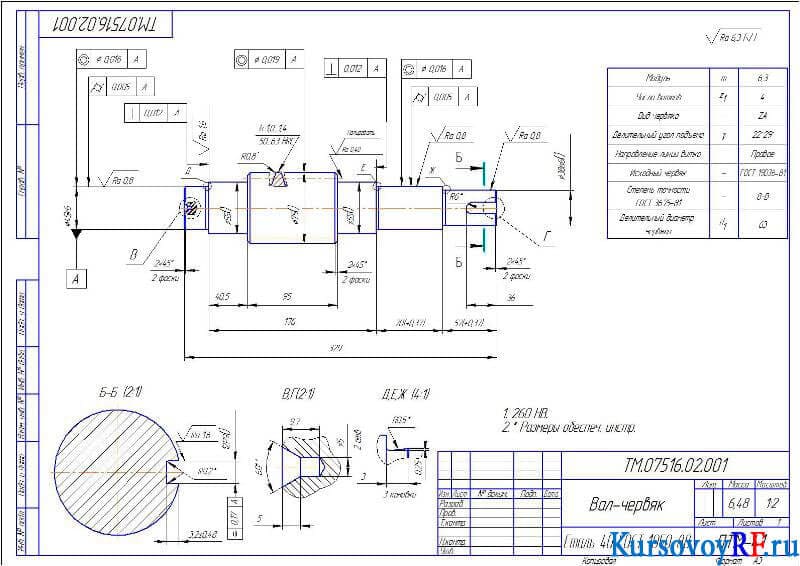

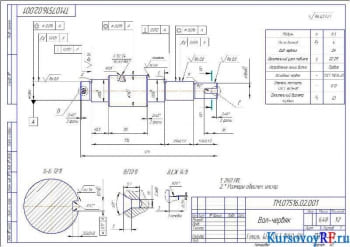

6. Чертеж Деталь Вал-червяк (формат А3)

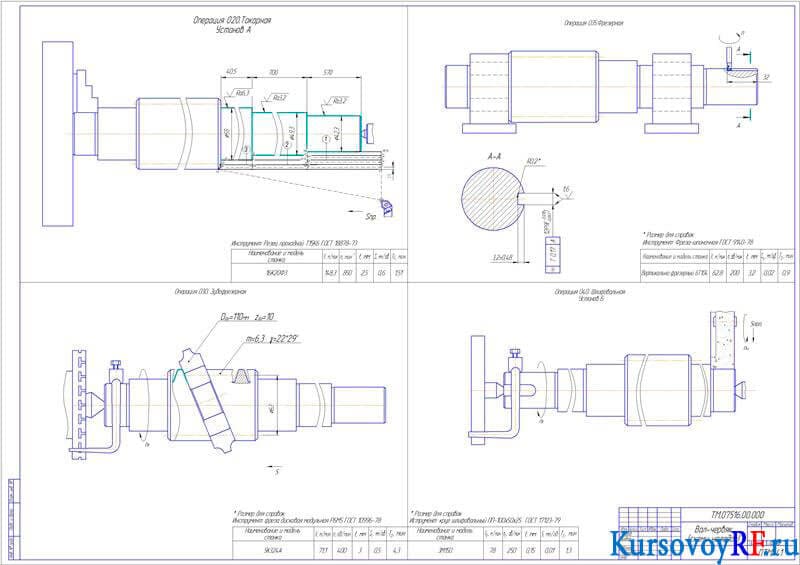

7. Чертеж Вал-червяк (схемы наладок)

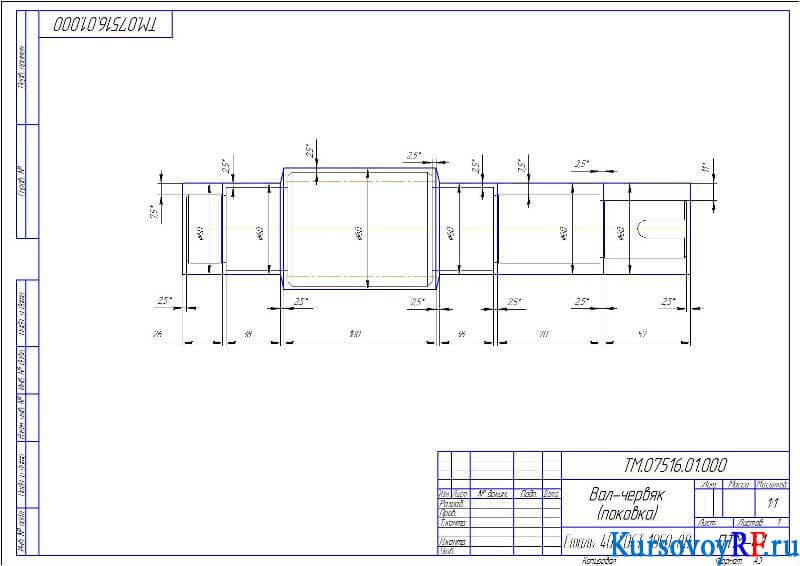

8. Чертеж Вал-червяк (поковка) (формат А3)
