Содержание
Введение
1. Обзор литературных источников и патентный поиск по теме проекта
2. Описание базовой установки и выбор прототипа
3. Разработка принципиальной пневматической схемы
3.1 Расчет и выбор пневмоцилиндров
4. Расчет основных параметров бетонной установки
4.1 Расчет производительности бетоносмесителя
4.2 Расчет производительности шнекового питателя
5. Технологический процесс изготовления проушины пневмоцилиндра
5.1 Общие сведения о детали
5.2 Разработка маршрута обработки
5.3 Расчеты режимов обработки
6. Маркетинговые исследования
6.1 Основные положения
6.2 Расчет конкурентоспособности бетонной установки
7. Расчет экономической эффективности
7.1 Краткое описание, назначение машины
7.2 Расчет затрат по сравниваемым вариантам технических решений
7.3 Расчет суммарного экономического эффекта
8. Охрана труда
Заключение
Список использованных источников
Приложение А Комплект документов технологического процесса изготовления проушины пневмоцилиндра
Приложение Б Спецификации
Состав чертежей

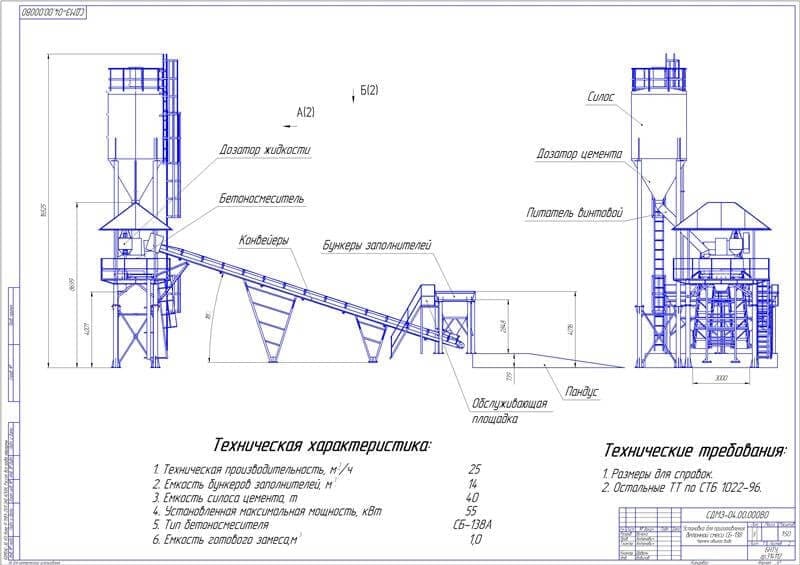

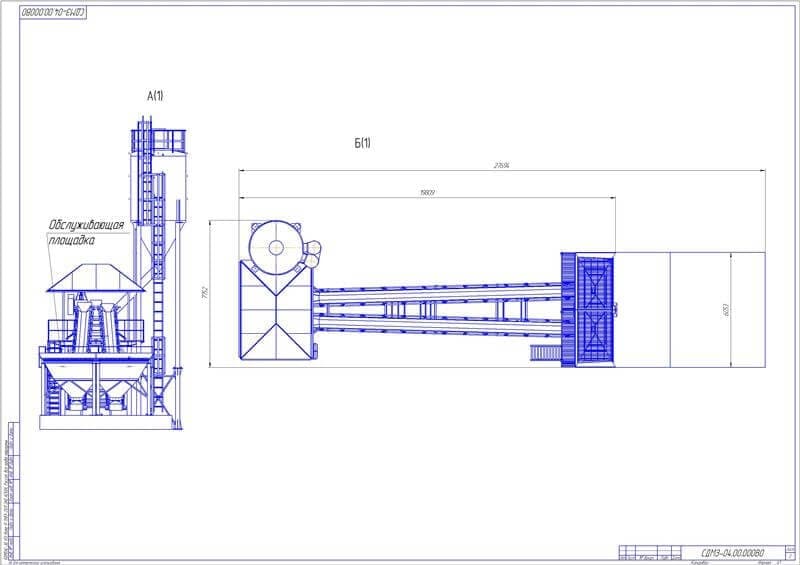

- Установка для приготовления бетонной смеси СБ-138 (формат А1)

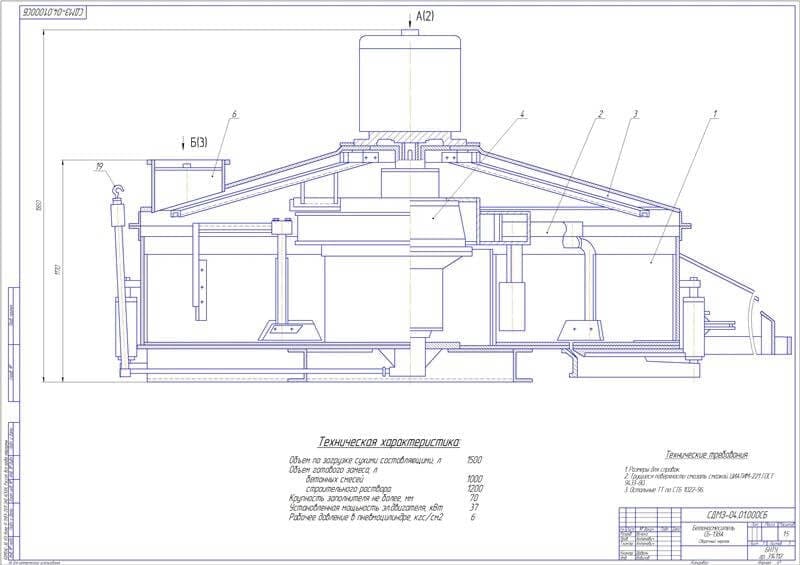

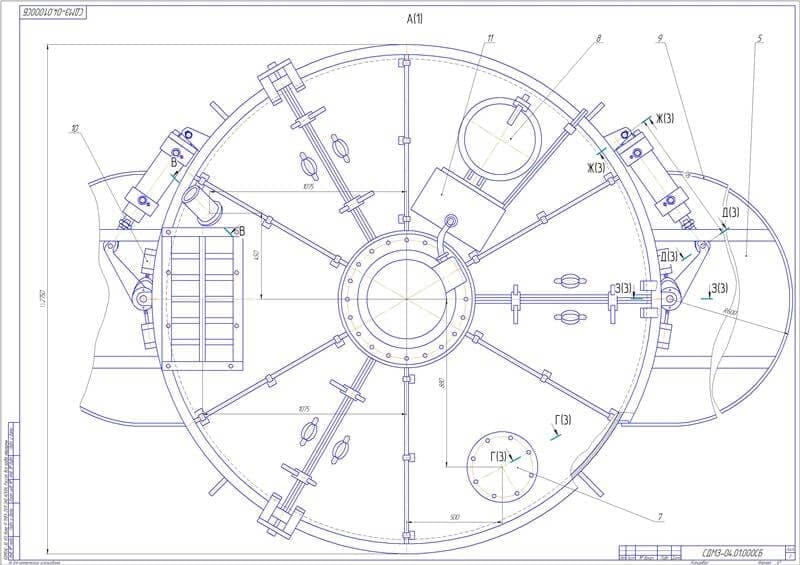

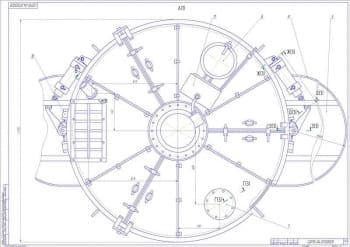

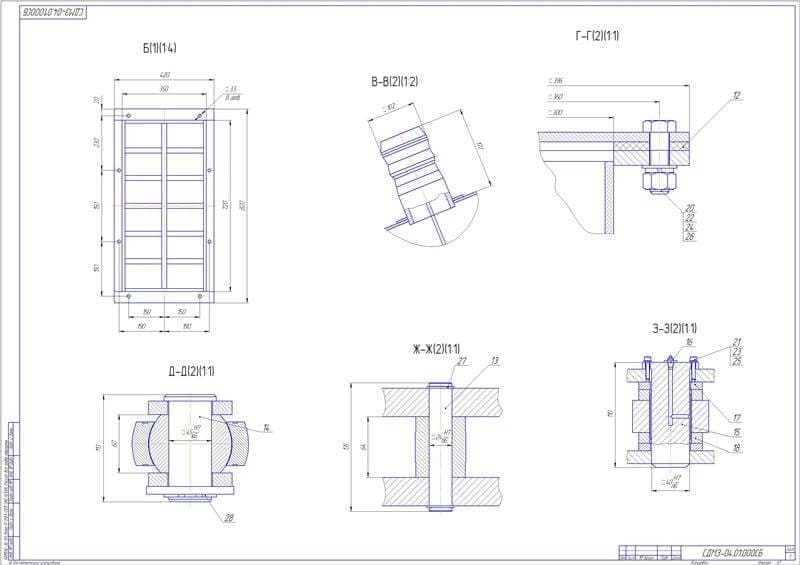

- Чертеж общего вида в разрезе (формат 4хА1)

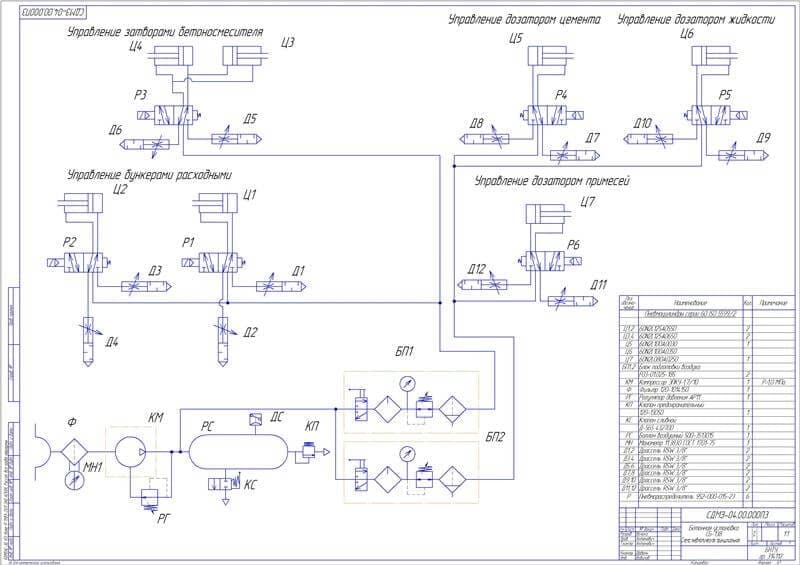

- Схема пневматическая (формат А1)

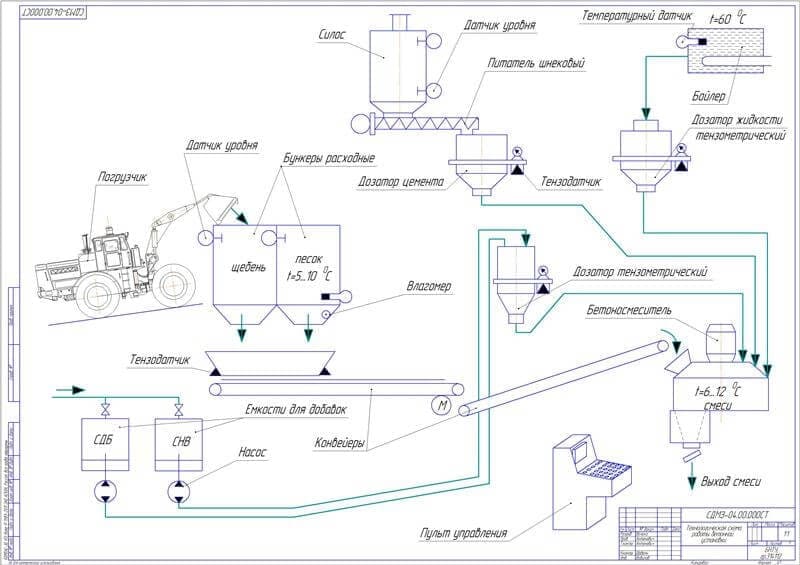

- Технологическая схема производства работ (формат А1)

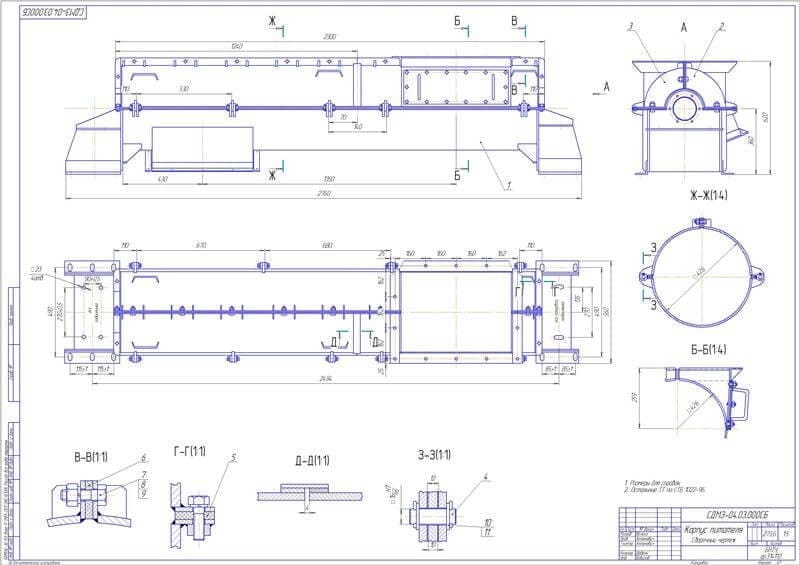

- Корпус питателя. Сборочный чертеж (формат А1)
Описание
Дипломная работа по модернизации бетонной установки средней производительности. Модернизация заключается в переделке смесительной установки СБ-138, а именно ее разгрузочной части, тем самым уменьшая время цикла и увеличивая производительность. Разработана принципиальная схема управления системами установки.
Целью является сбор сведений по возможности модернизации установки для приготовления бетонной смеси СБ-138. Основным местом прохождения практики являлась компания Camozzi, одна из ведущих в СНГ компаний представителей итальянского производителя пневмоаппаратуры и пневмоавтоматики.
Задачами данного дипломного проекта является:
- анализ патентной, научно-технической литературы по бетонным установкам ;
- выбор и обоснование схемы и основных конструктивных параметров бетонной установки;
- разработка технологического процесса изготовления детали элемента пневмопривода;
- маркетинговые исследования рынка бетосмесительных установок с автоматизированным управлением;
- расчет экономической эффективности от внедрения разработанной системы пневмоавтоматики;
- разработка мер безопасности труда при работе на бетонной установке.
На сегодняшний момент производство бетонных смесей набирает темпы производства следом за растущими темпами в строительстве. Быстрое переналаживание с выпуска одной марки бетонной смеси на другую является приоритетным в развитии бетонных установок и заводов.
В процессе работы над дипломным проектам была проведена аналитическая работа над собранными во время преддипломной практики научно-технической и патентной информации с целью определения тенденций в развитии бетонных установок и выбора более оптимального варианта. По завершению работы с информацией был определен новый вариант модернизации бетонной установки – совершенствование системы управления путем полной автоматизации процесса, основанной на новейших достижениях и разработках компании «Camozzi». Разработана принципиальная пневматическая схема управления бетонной установкой. Рассчитаны и выбраны пневмоцилиндры управления компонентами бетонной установки.
Был доработан смеситель СБ-138А, установкой второго разгрузочного затвора, что повысило производительность смесителя, за счет снижения времени цикла, примерно на 43% . При проведении экономически расчетов доказано что при эксплуатации и производстве данной установки экономический эффект достигает 10130 тыс. руб., что существенно увеличит экономию бюджетных средств при налаженном использовании данной установки.
