Модернизация отвала бульдозера ДЗ-110А и технология восстановления детали ГРМ

Код: 01.01.02.03.21

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Модернизация, Эксплуатация, Бульдозер, Земляные работы, Зуб, Газораспределительный механизм

Пояснительная записка (в программе Word) 142 с., 7 рис., 44 табл., 25 источников
Чертежи (в программе Компас и Автокад) 10 листов
Спецификация 5 листов

Содержание

ВВЕДЕНИЕ
1 ОСНОВНОЕ НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРЕМИНЕНИЯ БУЛЬДОЗЕРА
2 ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
3 ОПИСАНИЕ КОНСТРУКЦИИ И ОБОСНОВАНИЕ ПРОЕКТА
3.1 Патентный поиск
3.2 Общее описание проектируемой конструкции
4 КОНСТРУКТОРСКИЙ РАЗДЕЛ
4.1 Тяговый расчет
4.2 Расчет нагрузок на отвал и на прочность бульдозерного оборудования
4.2.1 Первое расчетное положение
4.2.2 Второе расчетное положение
4.2.3 Третье расчетное положение
4.2.4 Четвертое расчетное положение
4.3 Гидроцилиндр подъема отвала
4.4 Производительность бульдозера
4.4.1 Производительность бульдозера с модернизированным отвалам
4.4.2 Производительность бульдозера с обычных отвалов
4.5 Пружины для модернизированного отвала
5 ВОССТАНОВЛЕНИЕ ЗУБЧАТОГО КОЛЕСА
5.1 Определение маршрута восстановления детали
5.2 Определение режимов операций
5.2.1 Основное назначение припусков на механическую обработку
5.2.2 Определение режимов наплавки
5.2.3 Нормирование операций токарной обработки и определение режимов резания
5.2.4 Нормирование фрезерной операции и определение режимов фрезерования
5.2.5 Нормирование операции шлифования и определение режимов шлифования
5.2.6 Приспособление для создания детали
6 СТРОИТЕЛЬСТВО ЗЕМЛЯНОГО ПОЛОТНА
6.1 Исходные показатели
6.2 Расчет темпа работ
6.3 Расчет темпов работ для всех машин, которые входят в состав СКМ
6.4 Расчет состава машин, которые входят в состав СКМ-1 и СКМ-2 и их эксплуатационная производительность
6.5 Расчет числа машиносмен
6.6 Расчет числа машин, которые входят в состав СКМ-1 и СКМ-2
6.7 Определение темпа работы для ведущей машины
6.8 Расчет себестоимости машиносмен машин, которые входят в состав СКМ-1 и СКМ-2
6.9 Расчет технико-экономических показателей
6.9.1 Расчет трудоёмкости
6.9.2 Расчет стоимости
6.9.3 Расчет энергоёмкости
6.9.4 Расчет металлоёмкости
6.9.5 Определение экономической эффективности работы
7 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
7.1 Расчет эксплуатационной годовой производительности
7.2 Расчет текущих годовых издержек потребителя
7.3 Расчет хозрасчетного экономического эффекта
8 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
8.1 Вредные и опасные факторы
8.2 Определение устойчивости бульдозера
8.3 Экологическая безопасность
ВЫВОДЫ
ИСПОЛЬЗОВАННАЯ ЛИТЕРАТУРА

Состав чертежей

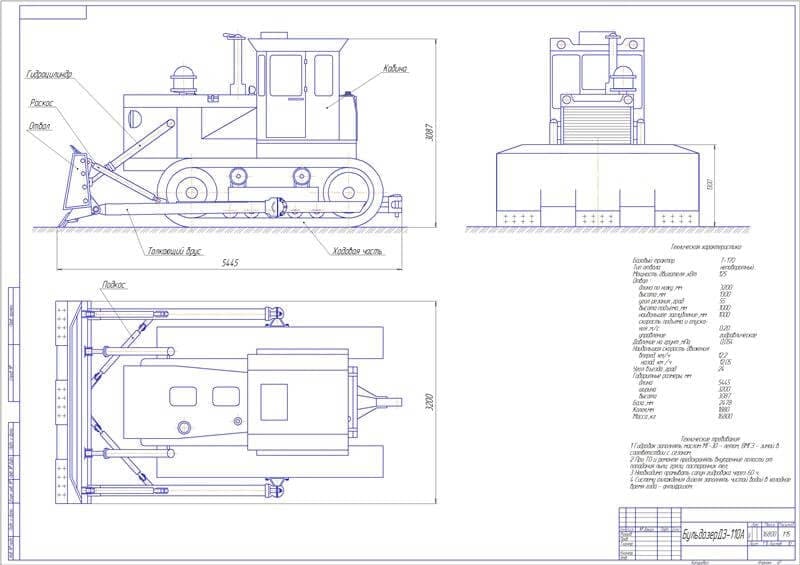

Общий вид Бульдозера модели ДЗ-110А (А1)

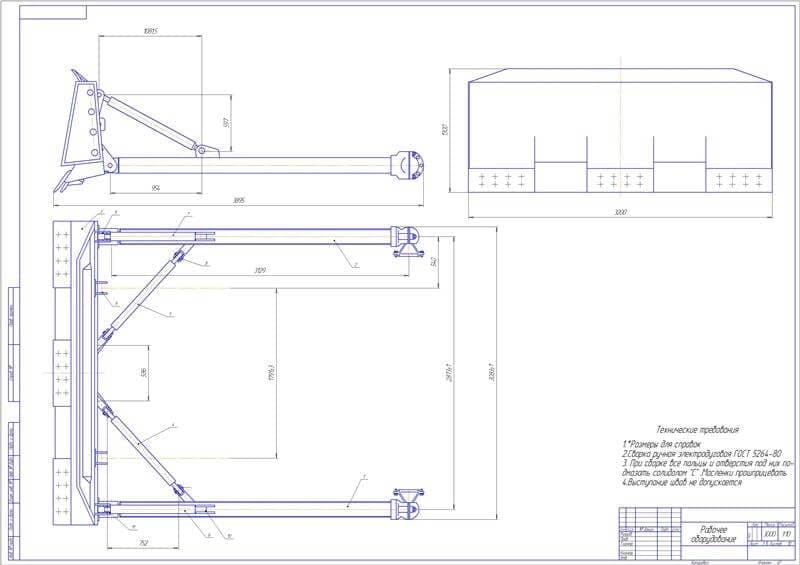

Рабочее оборудование в сборе (А1)

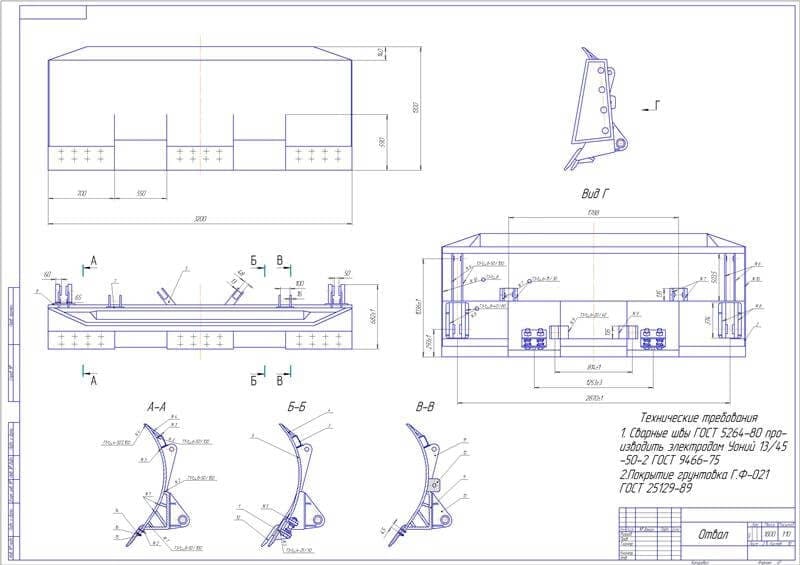

Чертеж Отвала (А1)

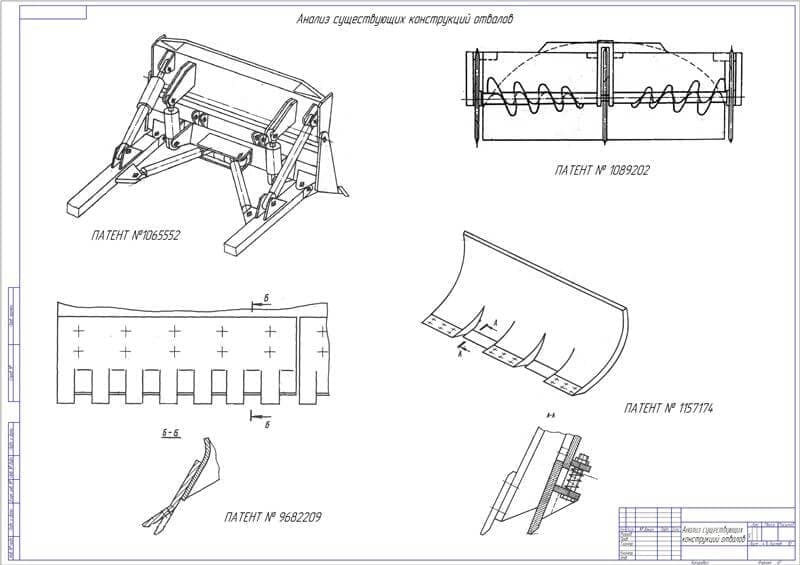

Плакат Анализ существующих конструкций отвалов (А1)

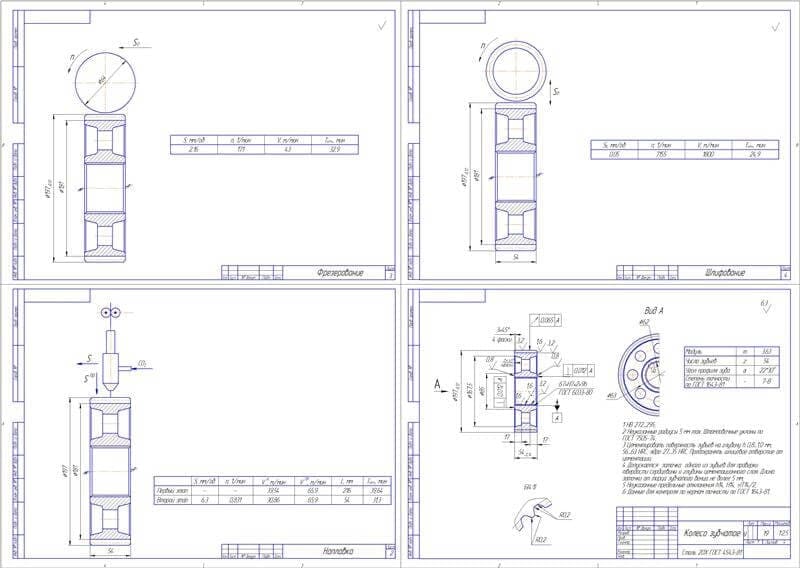

Рабочий чертеж детали. Колесо зубчатое

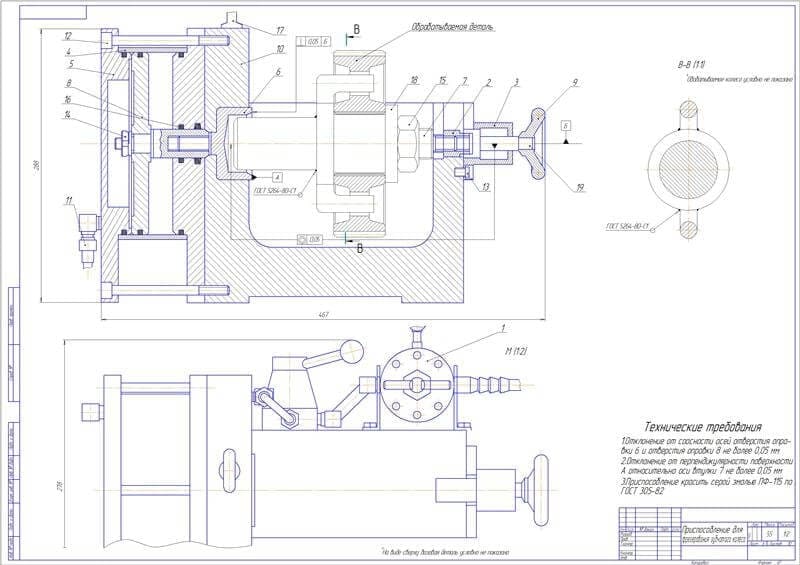

Сборочный чертеж. Приспособление для фрезерования зубчатого колеса (А1)

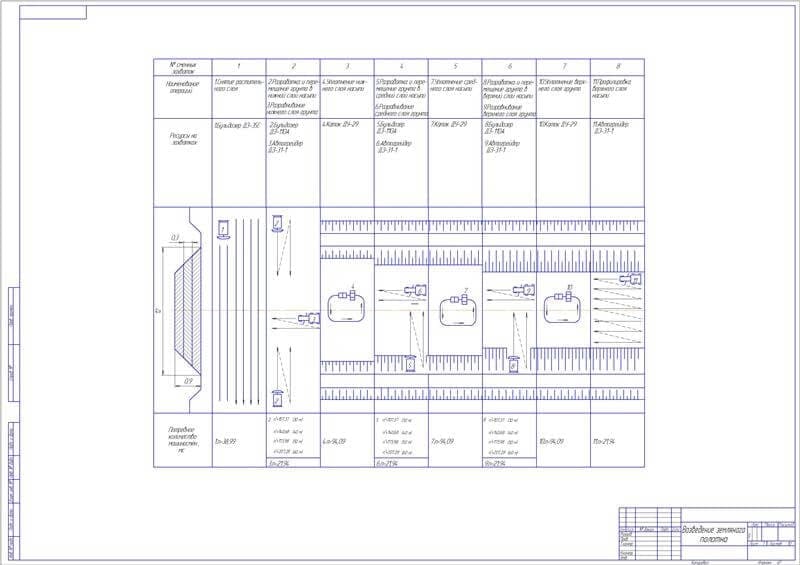

Лист Возведение земляного полотна (А1)

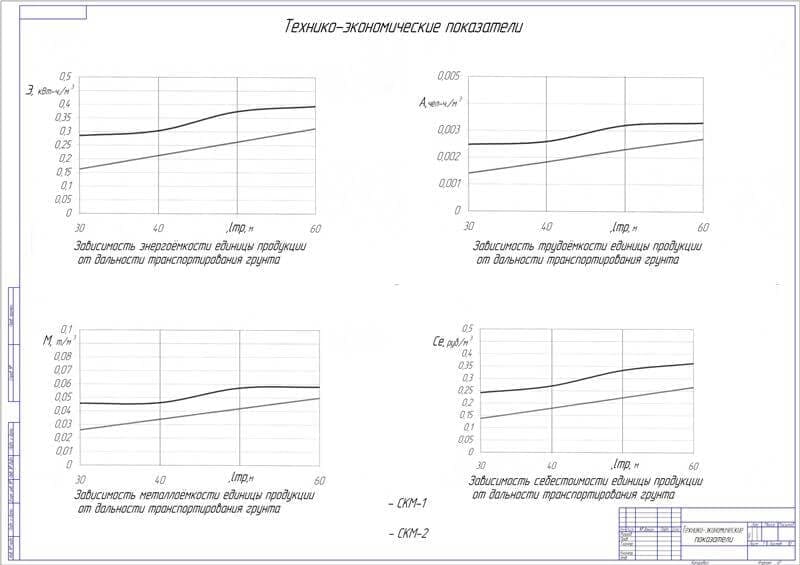

Плакат Технико-экономические показатели (А1)

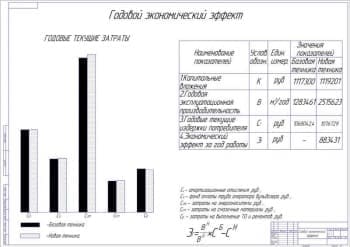

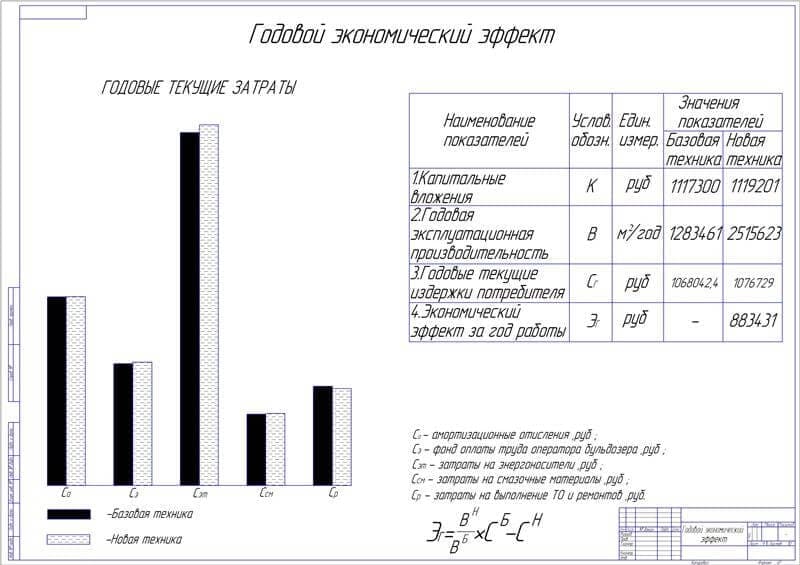

Плакат Годовой экономический эффект (А1)

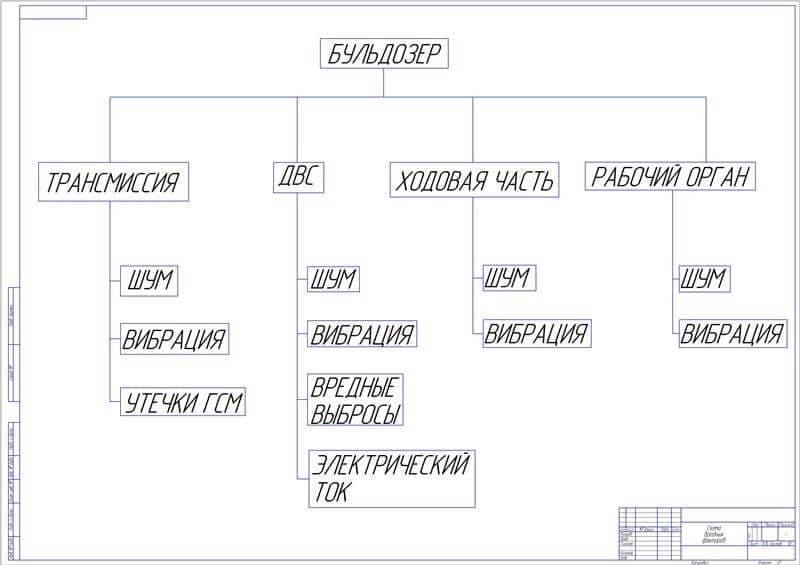

Схема вредных факторов (А1)

Описание

В дипломной работе выполнена модернизация отвала бульдозера для возведения земляного полотна было рассмотрено основное назначение и область применения бульдозера. Дана техническая характеристика, описана конструкция и выполнено обоснование дипломного проекта. Приведен патентный поиск, разработан эскиз бульдозерного оборудования.

В конструкторском разделе дипломного проекта на основании исходных данных был выполнен тяговой расчет. Рассчитаны нагрузки на отвал и на прочность бульдозерного оборудования. Составлены схема для определения действующих сил, схема действия сил на кромку ножа и расчетная схема толкающего бруса. Вычислены гидроцилиндр подъема отвала, производительность бульдозера и пружины для модернизированного отвала. Описана технологии восстановления зубьев приводной шестерни, механизма газораспределения. Разработан эскиз шестерни, определен маршрут восстановления детали и режимов операций. Определено основное назначение припусков на механическую обработку, составлена расчетная схема. Рассчитаны режимы наплавки.

Выполнено строительство земляного полотна, рассмотрены основные рабочие процессы. На основании представленных исходных данных был рассчитан темп работ. Представлено поперечное сечение земляного полотна. Определен темп работ для всех машин, которые входят в состав СКМ. Рассчитан состав машин, которые входят в состав СКМ-1 и СКМ-2 и их эксплуатационная производительность. Найдено число машиносмен, число машин, которые входят в состав СКМ-1 и СКМ-2 и определен темп работ для ведущей машины. Выполнен расчет себестоимости машиносмен машин, которые входят в состав СКМ-1 и СКМ-2.

Определены стоимость, энергоемкость, металлоёмкость и экономическая эффективность работы. Определены технико-экономические показатели. Выполнен расчет эксплуатационной годовой производительности, текущих годовых издержек потребителя и хозрасчетного экономического эффекта. Составлена калькуляция затрат на переоборудование и годовых текущих издержек. Определена экономическая эффективность использования нового бульдозера.

В разделе безопасность жизнедеятельности были рассмотрены вредные и опасные факторы, представлено схематическое изображение системы ЧМС. Составлены схемы возникновения вредных факторов и негативных факторов окружающей среды. Определена устойчивость бульдозера, разработаны расчетные схемы для определения максимального угла уклона по условию опрокидывания и по условию сцепления, описана экологическая безопасность. Сделаны основные выводы к дипломному проекту.
