Содержание
Введение
1 ОПИСАНИЕ БАЗОВОЙ МАШИНЫ
1.1 Назначение
1.2 Основные технические данные машины
1.3 Состав, устройство и работа погрузчика
2 АНАЛИЗ ГИДРАВЛИЧЕСКИХ СИСТЕМ МАШИН
2.1 Гидравлические системы гидрообъемных трансмиссий
2.2 Выбор схемы полнопоточной гидрообъемной трансмиссии
2.3 Обснование структуры гидрообъемных многомоторных приводов
2.4 Выбор типа гидромашин
3 ПРОЕКТИРОВОЧНЫЕ РАСЧЕТЫ.
3.1 Проектирование и расчет основных параметров насоса.
3.2 Расчет гидрораспределителя.
3.3 Расчет основных технико-эксплуатационных параметров погрузчика
4 ОПИСАНИЕ КОНСТРУКЦИИ РАЗРАБАТЫВАЕМЫХ УЗЛОВ
4.1 Описание конструкции насосного агрегата.
4.2 Описание конструкции распределителя поворота.
5 ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ПРОИЗВОДСТВА ЗОЛОТНИКА
5.1 Исходные данные и анализ технологичности детали, выбор заготовки, выбор технологических баз.
5.2 Разработка маршрута обработки.
5.3 Расчеты режимов обработки
6 ОБОСНОВАНИЕ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ
7 ОХРАНА ТРУДА
7.1 Общие вопросы безопасности при эксплуатации строительных машин и средств малой механизации
7.2 Техника безопасности при эксплуатации погрузчика.
Заключение
Литература
Приложения
Состав чертежей

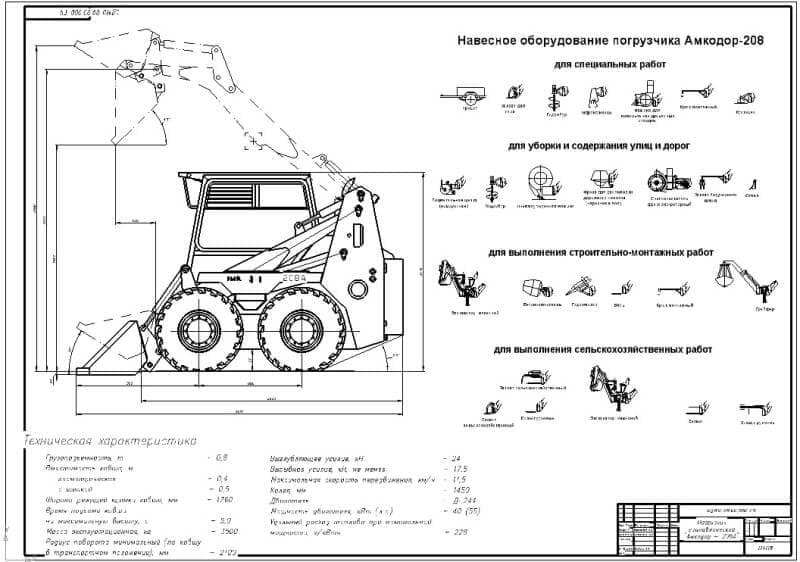

- Общий вид. Чертеж погрузчика Амкодор (ф.А1)

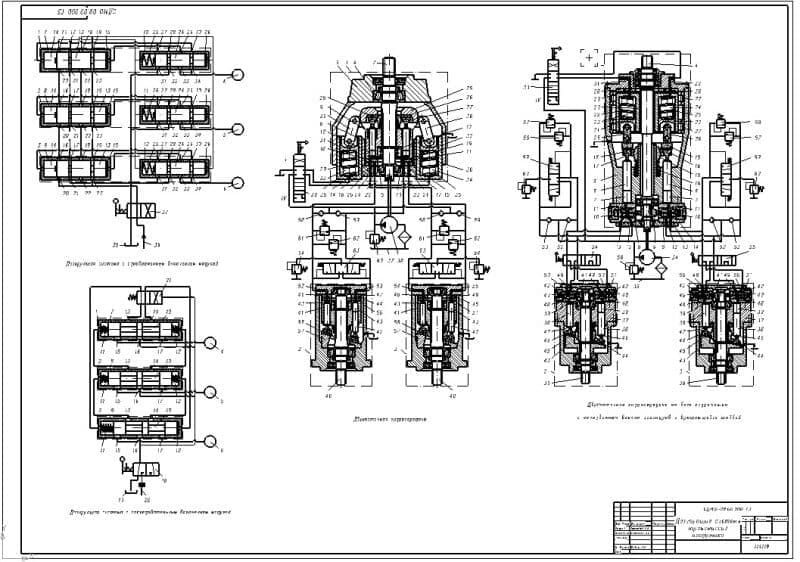

- Модульные системы (ф.А1)

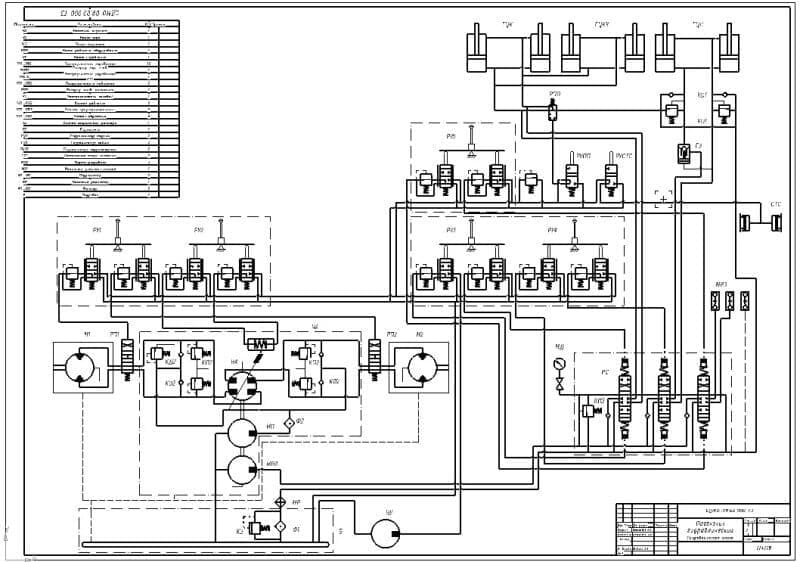

- Гидросхемы (ф.А1)

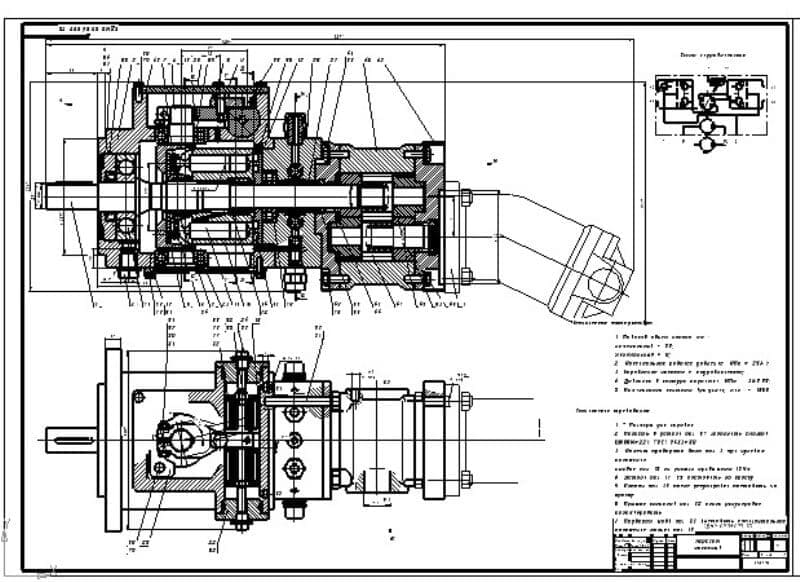

- Сборочный чертеж насоса 1 (ф.А1)
- Сборочный чертеж насоса 2 (ф.А1)

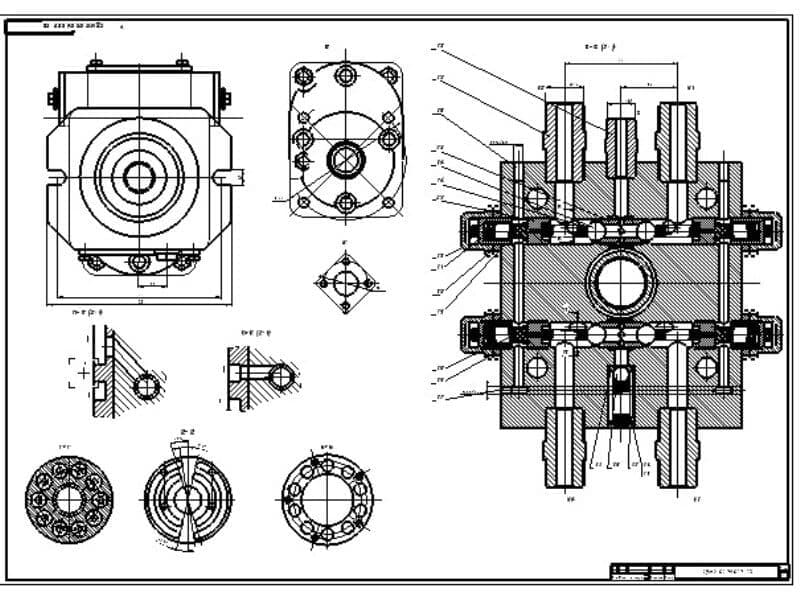

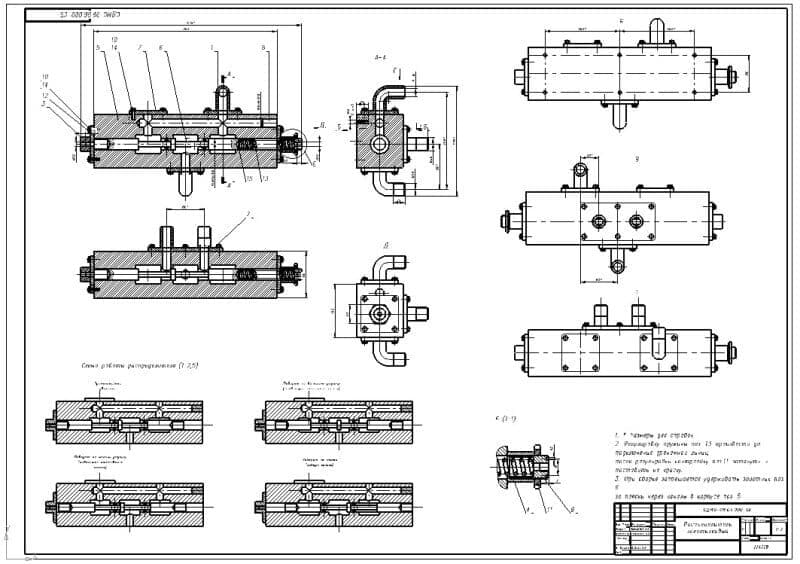

- Распределитель золотниковый (ф.А1)

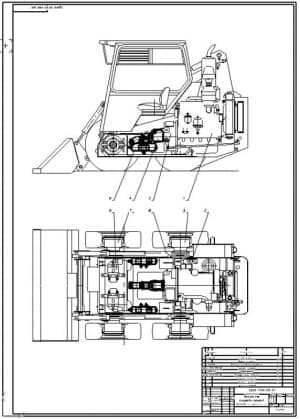

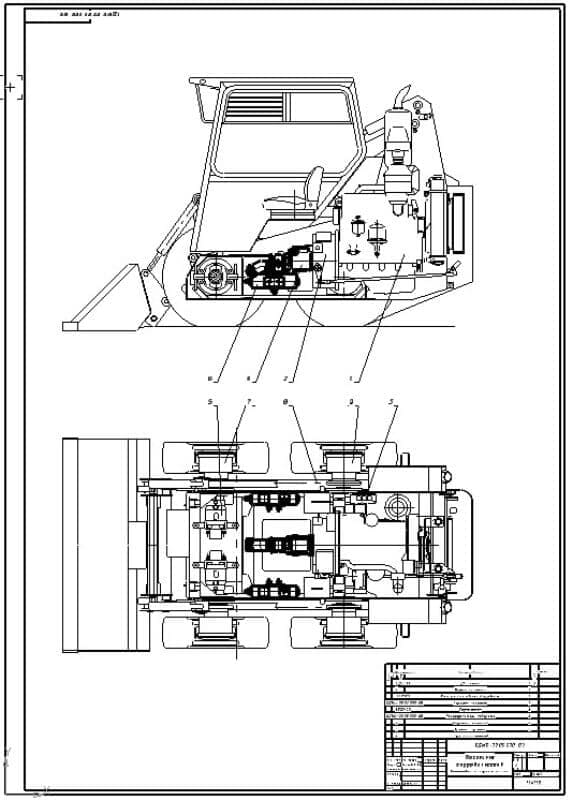

- Компоновка моторного отсека (ф.А1)

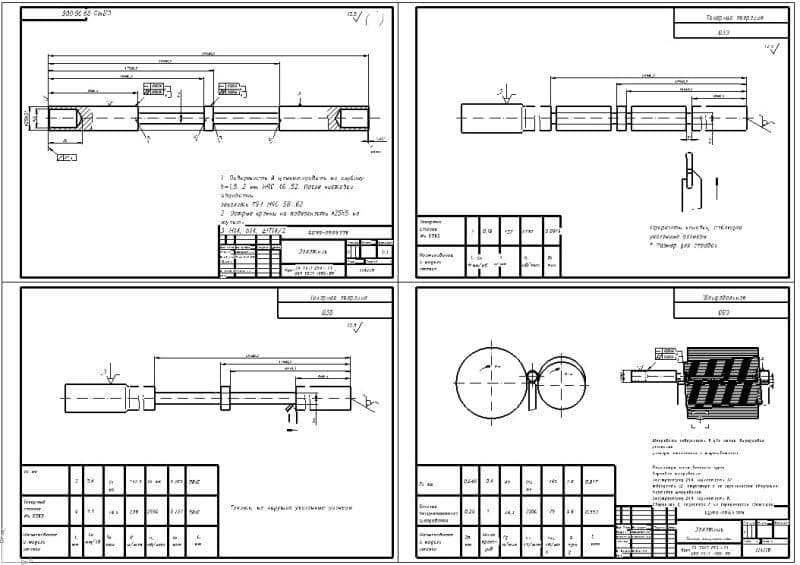

- Технология изготовления золотника (ф.А1)
Описание
Ковшовый погрузчик, прямолинейное движение, гидрообъемная трансмиссия, насосный агрегат, насос, распределитель. В дипломной работе представлены разработки насосного агрегата, включающего сдвоенный насос принципиально новой конструкции и гидрораспределителя поворота для мобильного ковшового погрузчика «Амкодор-208А».
Цель проекта – модернизация существующей гидрообъемной трансмиссии погрузчика с целью повышения его управляемости.
В процессе работы проведен анализ существующих конструкций и патентов, выбрана схема для реализации, дано техническое обоснование ее использования.Проведен расчет и разработаны чертежи насосного агрегата и гидрораспределителя поворота, определен ряд технико-экономических показателей модернизированного погрузчика. Разработан технологический процесс изготовления золотника распределителя поворота. Приведены мероприятия по охране труда в ходе эксплуатации погрузчика.
Экономический расчет показал, что экономический эффект от внедрения данного технического решения составит 4 млн. руб. в год на одну машину. В данной работе был проведен широкий анализ научной и патентной литературы, документации на базовую машину и прочих источников. В результате был разработан вариант модернизации гидросистемы погрузчика «Амкодор-208», повышающий его управляемость, безопасность при движении, скорость, и, как следствие, производительность.
Модернизация погрузчика таким образом, как показано в работе, даст народному хозяйству страны немалый положительный эффект. К тому же предлагаемые меры по модернизации, в частности, изменение конструкции гидронасоса и изготовление распределителей, достаточно просты, имеют малую трудоемкость, что позволяет надеяться на внедрение описанных в данной работе мероприятий.
