Курсовая разработка приспособления для сверлильного станка

Описание

 Проект по дисциплине «Технологическая оснастка»

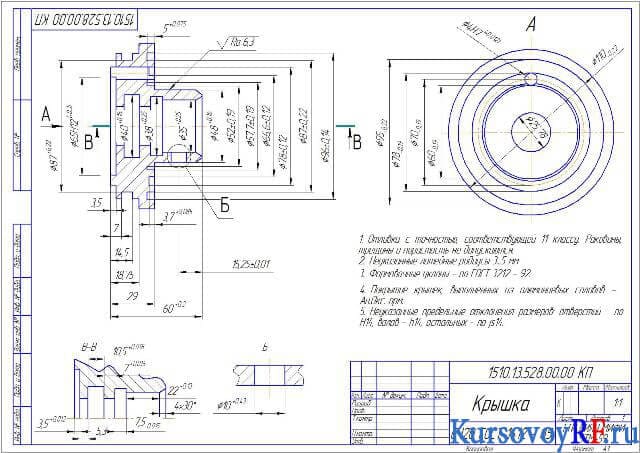

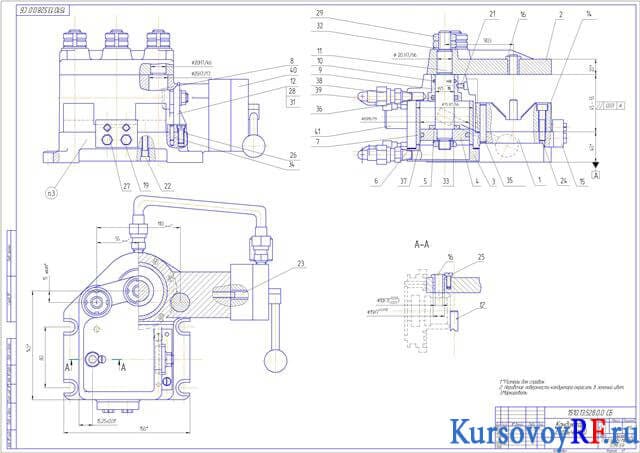

В курсовом проекте дана характеристика приспособлениям. Выполнено описание детали с представленным химическим составом и механическими свойствами материала. Сделан анализ исходных значений с описанием маршрутизации технологического процесса. Графически отражены операционные эскизы по операциям технологического процесса. Представлена схема базирования с уточнением схемы, расчетами и выбором установочных элементов приспособления, где определены максимальный зазор, угол поворота. Определено место приложения сил закрепления и их размеры, а также расчет режимов резания с определением глубины и скорости резания, мощности, времени на обработку. Представлена схема установки детали с расчетной схемой сверлильного приспособления. Выполнен выбор типа зажимного устройства с описанием схемы пневмопривода и размеров зажимного устройства, а также потребность во вспомогательных устройствах. Определена погрешность приспособления и расчет на точность, а также технические требования. Описана сборка приспособления, его установка на станок, наладка, действия при эксплуатации. Примечание – характеристики в формате Компас – 1 лист.
