Курсовой проект станка вертикально-сверлильного с чертежами

Описание

 Проект по дисциплине «Системы автоматизированного проектирования»

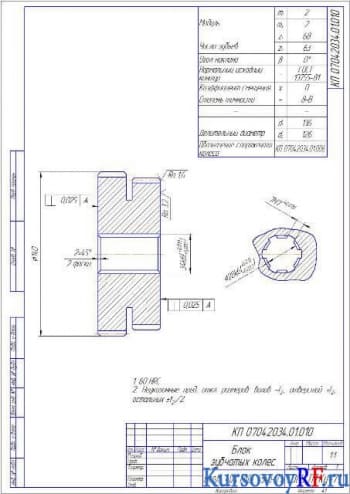

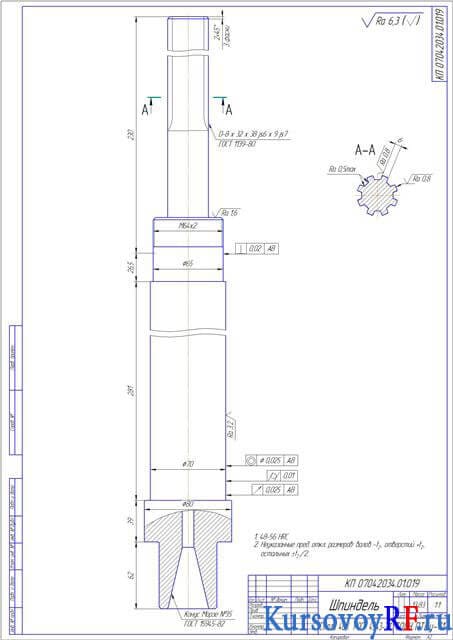

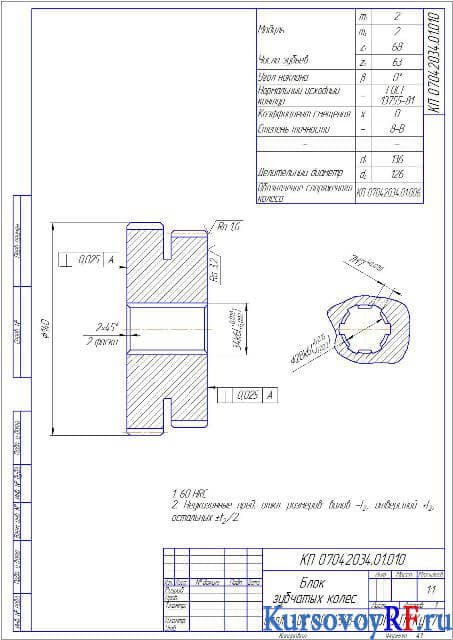

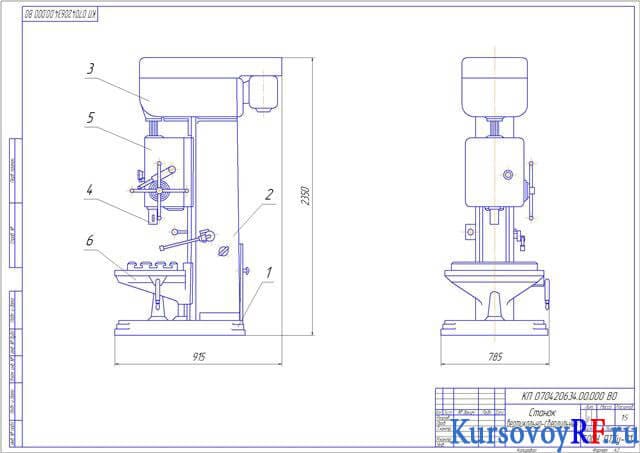

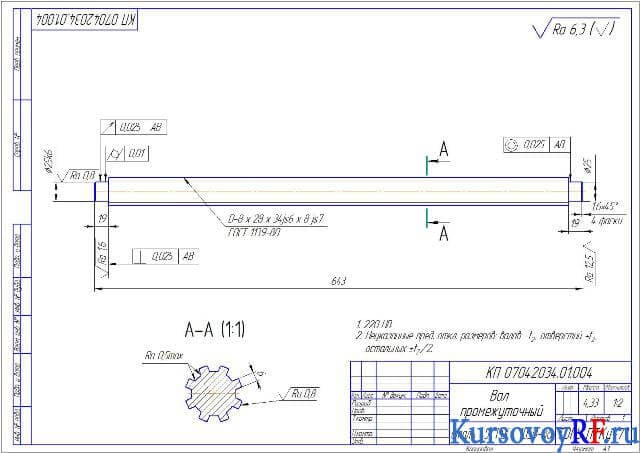

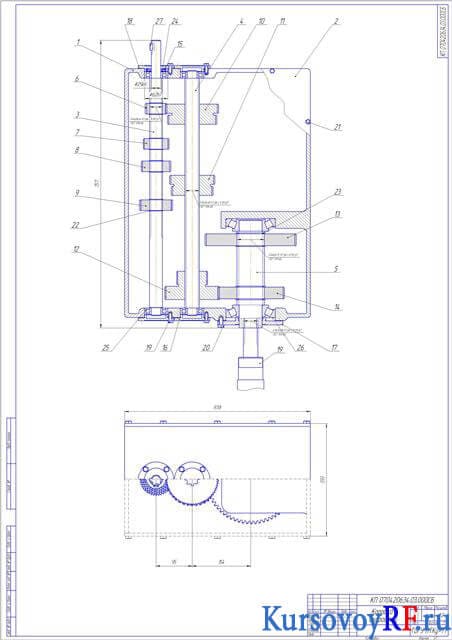

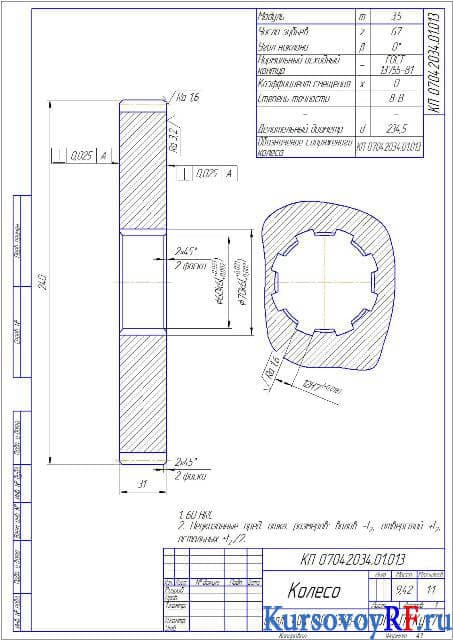

В курсовом проекте проведен анализ конструкций станка с выбором станка прототипа. Обоснована техническая характеристика станка с описанием видов работ, выполняемых на станках определенного типа. Определены и рассчитаны режимы резания с расчетом скоростей по видам работ. Выполнен расчет мощности привода с выбором электродвигателя и построением структурной сетки коробки скоростей, а также разработкой кинематической схемы станка с построением графика частот вращения шпинделя. Определены передаточные отношения и число зубьев зубчатых колес, а также фактические частоты вращения и величины погрешностей. Сделан силовой расчет элементов коробки скоростей с определением момента на валах, моделей зубчатых колес, построением зубчатых колес с расчетом на прочность. Выполнено конструирование и расчет валов с определением минимальных диаметров валов. Определены подшипники с расчетом на долговечность, а также просчитаны шпоночные и шлицевые соединения на смятие. Представлена разработка и расчет шпиндельного узла, определена схема шпиндельного узла с расчетами его параметров. Дополнительные материалы: детали в формате 3D Компас-деталь – 36 штук, шпиндельный узел в формате Компас сборка – 1 штука, коробка скоростей в формате Компас сборка – 1 штука, схемы в формате Компас-фрагмент для 2D SHAFT – 12 штук.
