Курсовое проектирование приспособления с пневматическим зажимом детали для сверления

Описание

 Проект по дисциплине «Технологическая оснастка»

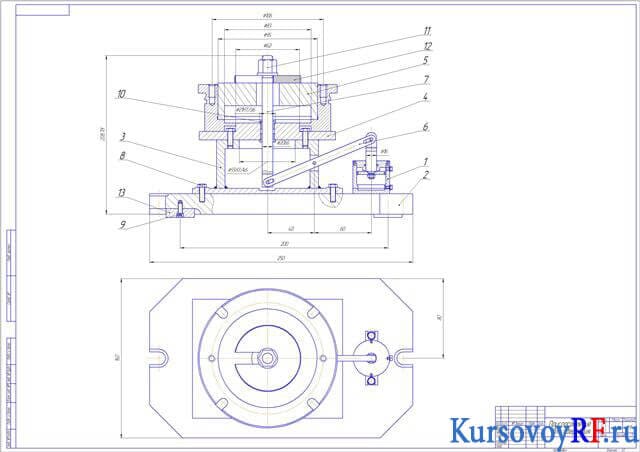

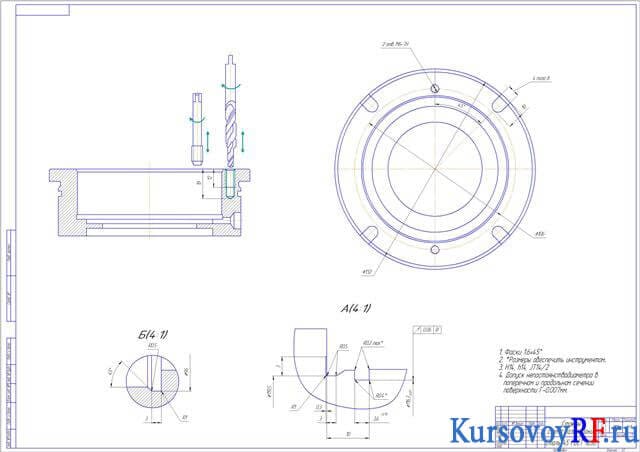

В курсовой работе описано техническое задание для проектирования приспособления. Определены режимы резания, в том числе по операциям сверление отверстия, зенкерование поверхности, нарезание резьбы метчиком, где рассчитаны глубина резания, подача, скорость, поправочный коэффициент на скорость, осевая сила, частота вращения, мощность резания, крутящий момент. Разработана схема установки заготовки с изображением операционного эскиза и схемы базирования. Выполнено проектирование эскизных вариантов приспособления, в том числе с ручным закреплением заготовки и с механизированным закреплением заготовки. Рассчитана экономическая эффективность анализируемой конструкции приспособления с определением затрат на единицу продукции, технологической себестоимости, годовой экономической эффективности, а также расчет производительности - пропускной способности приспособлений. Определено зажимное усилие с изображением расчетной схемы, а также представлены основные характеристики силового механизма с выбором силового привода. Выполнен расчет проектируемого размера приспособления и разработан эскиз сборочного чертежа с описанием его работы.
