Проектирование приспособления для операции сверления на вертикальном станке модели 2Н118

Описание

 Проект по дисциплине «Технологическая оснастка»

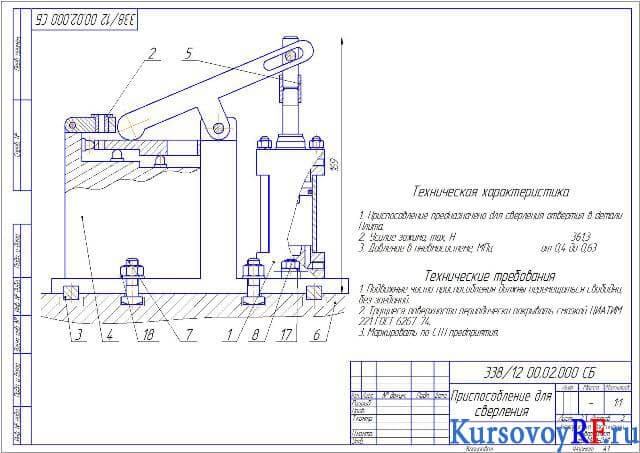

В курсовой работе представлено использование станочных приспособлений, их преимущества. Выполнена маршрутизация технологии процесса обработки детали. Представлен расчет режимов резания, сил и мощности резания, в том числе технические особенности станка, расчеты глубины, скорости резания, частота вращения шпинделя, крутящий момент, мощность шпинделя. Обоснован выбор элементов и устройств приспособления. Представлена расчетная схема и силовой расчет приспособления с графическим изображением схемы сил и схемы рычажного механизма. Выполнен расчет с выбором параметров привода и определением диаметра поршня. Сделан прочностный расчет деталей приспособления с выбором параметра точности приспособления. Выполнен расчет допуска на изготовление приспособления и допуск на звенья размерной цепи . Представлено описание конструктивных особенностей приспособления и принципа его действия. Отображены вспомогательные инструменты для сверлильных станков с их графическим изображением. Курсовая работа выполнена в формате Pdf.
