Проектирование револьверного станка для токарной обработки поверхностей деталей типа тел вращения

Описание

 Проект по дисциплине «Металлообрабатывающие станки»

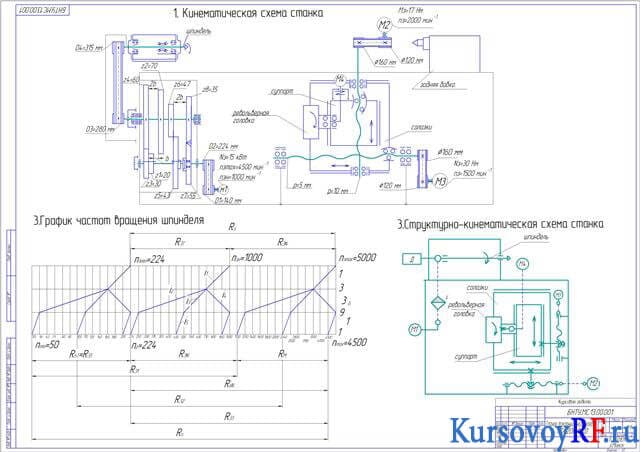

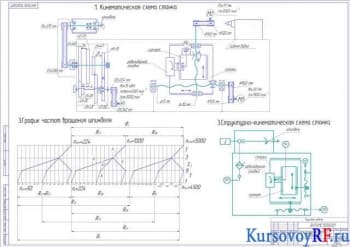

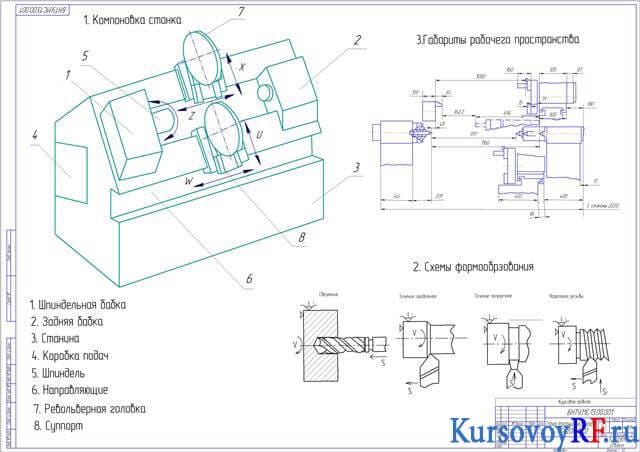

В проекте представлена отрасль машиностроения с применением металлообрабатывающих станков. Представлен обзор конструкций современных токарных многоцелевых станков с их техническими характеристиками, особенностями конструкции и обработки. Выполнен анализ конструктивных особенностей станка и его технологических возможностей, в том числе представлено назначение станка, особенности компоновочной схемы, рабочая зона станка и устройство его, с графическим изображением общего вида станка и компоновочной схемы станка. Отражены методы образования поверхностей деталей на станке, формообразующие движения с технологическими возможностями станка и графически отражены эскизы операций. Выполнена оценка технического уровня станка с расчетом параметров режимов резания, сверления, расчет диапазона регулирования частот вращения шпинделя и величины подачи, расчет мощности привода с выбором двигателя, расчет крутящего момента на валу двигателя привода подачи, размеры обрабатываемых на станке деталей. Графически представлена структурная схема токарного многоцелевого станка с ЧПУ модели 17А20ПФ40 , кинематическая схема, кинематические характеристики передач. Представлены двигатели приводов станков и их характеристика с изображением графика частот. Проанализированы конструкции узлов и систем станка, в том числе шпиндельный узел, механизм привода, инструментальный магазин, приспособления, оснастка и вспомогательный инструмент, применяемые на станке.
