Курсовая разработка на сверлильном станке коробки скоростей с готовыми чертежами

Описание

 Проект по дисциплине «Металлорежущие станки»

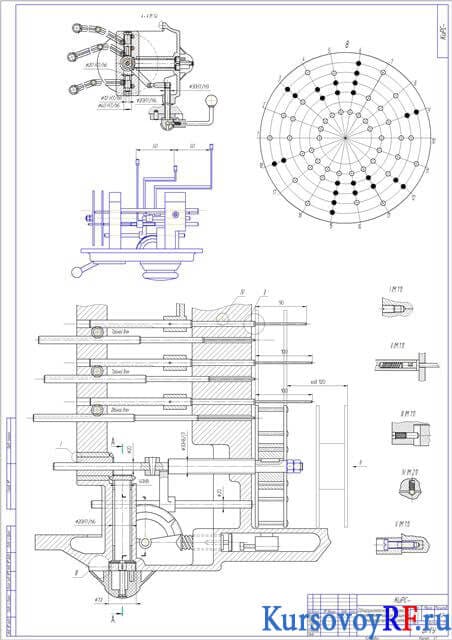

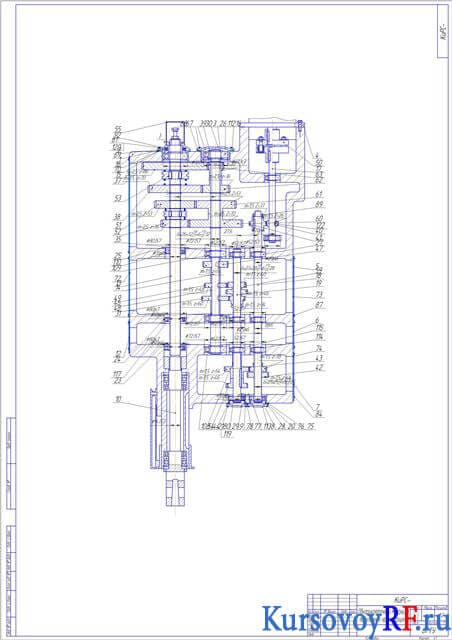

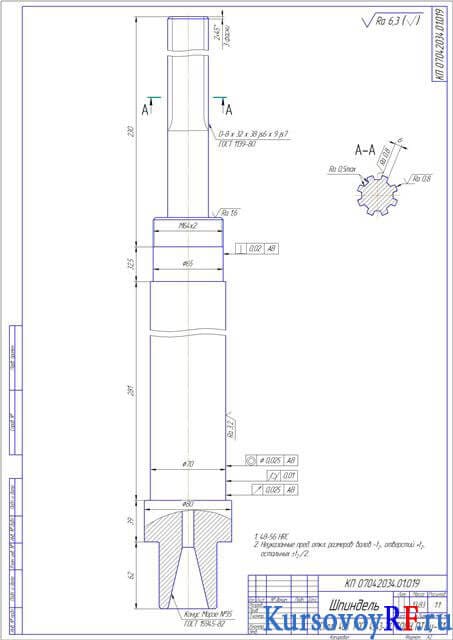

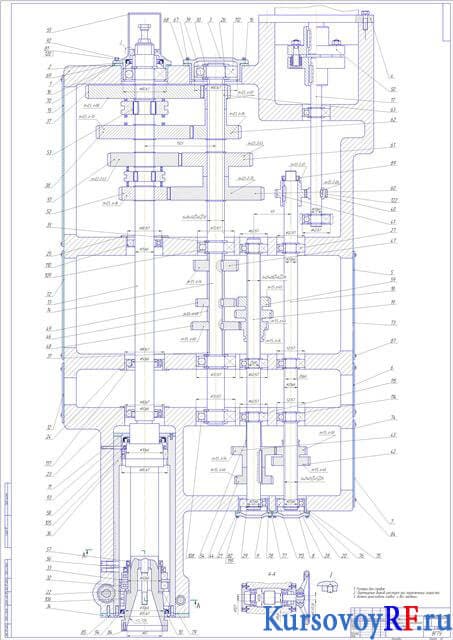

В проекте курсовом представлены характеристики сверлильных станков, их назначение, видовая структура. Выполнены расчеты режимов резания по операциям сверление, развертывание, Представлен кинематический анализ с построением структурной сетки и графика числа оборотов с его графическим изображением, определения количества зубьев зубчатых колес, расчета значений частот вращения шпинделя. В отраженном силовом расчете коробки скоростей определена мощность электродвигателя, расчетная частота вращения валов, мощности и крутящие моменты на валах, модули зубчатых зацеплений. Выполнен расчет элементов коробки скоростей с определением параметров зубчатых колес, диаметров валов, с подбором муфты. Представлен расчет шпинделя с описанием его конструктивных особенностей, проверки на точность с изображением схемы, жесткость с изображением расчетной схемы. Выполнен расчет механизма управления с определением массы элементов зубчатых колес и движущихся деталей, необходимого усилия пружины для перемещения дисков переключения, усилие для преодоления действия фиксатора блока колес, усилие для перемещения вилок переключения на штангах, суммарное усилие, мощность холостого хода с изображением схемы усилий на рукоятке управления. Описаны конструктивные особенности коробки скоростей.
