Модернизация привода сверлильного станка курсовой проект

Описание

 Проект по дисциплине «Металлорежущие станки»

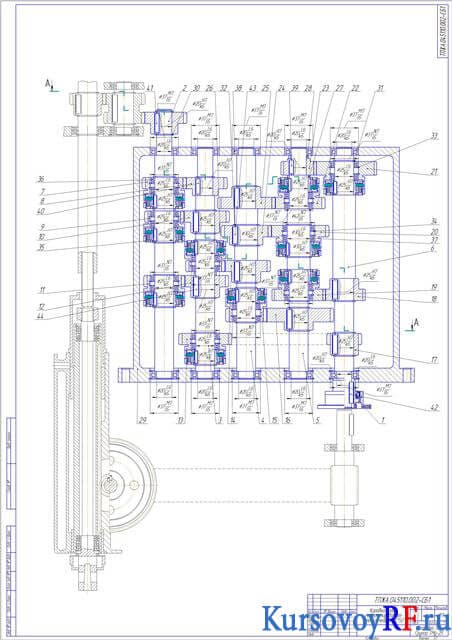

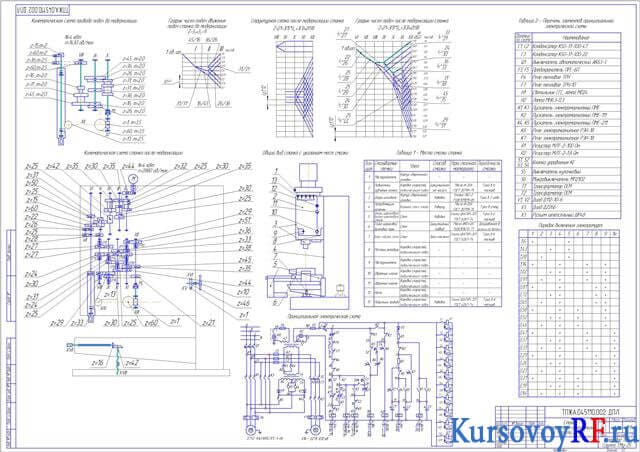

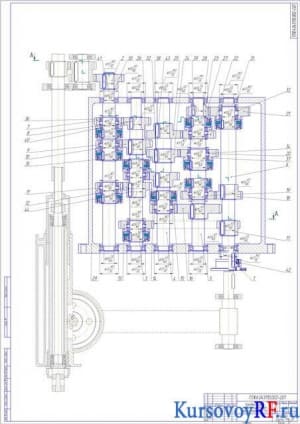

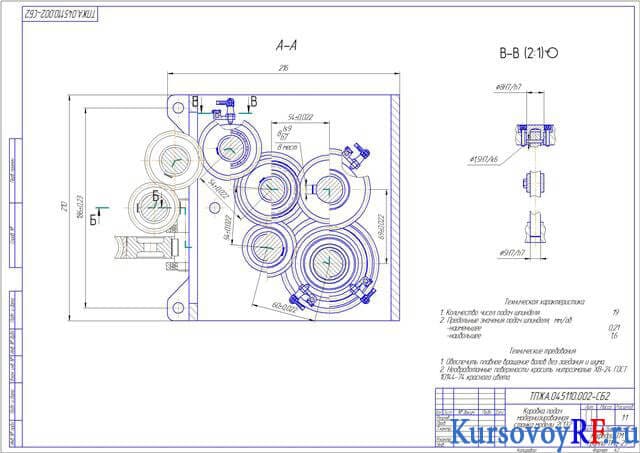

В курсовом проекте представлено назначение с возможностями в плане технического обеспечения станка, его технические характеристики. Проведен анализ компоновки и кинематика проектируемого привода конструктивных особенностей станка аналога, с графическим изображением компоновки и спецификацией основных узлов. Выполнен кинематический анализ привода движения подач, с определением коэффициентов геометрического ряда частоты вращения шпинделя, выбора электродвигателя, оптимальной структурной формулы и графика частот вращения, рассчитаны действительное количество подач; модули зубчатых передач, с их проверкой. Определены и проверены на прочность валы с изображением схемы для расчета и построением эпюры моментов, подобраны шпоночные соединения. Представлен выбор с описанием и определением элементов системы управления, а также отражена система смазки станка. Графически обозначен общий вид станка с уточнением мест смазки. Представлено описание конструктивных особенностей модернизированной коробки подач и принципиальной электрической схемы станка с ее описанием и графическим изображением. Дополнительные материалы: ведомость в формате Компас – 1 лист.
