Курсовая разработка конструкции подвесного настенного крана

Описание

 Проект по дисциплине «ПТМ»

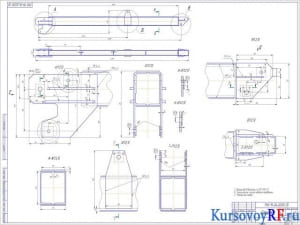

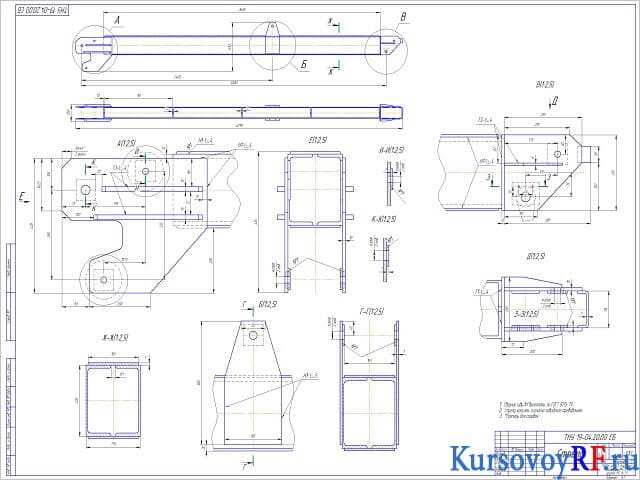

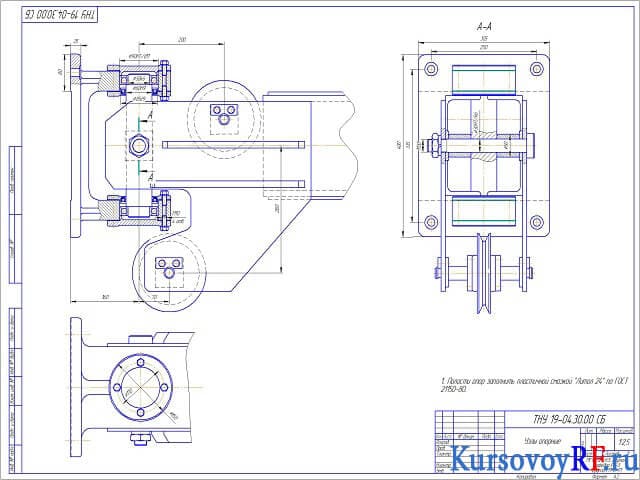

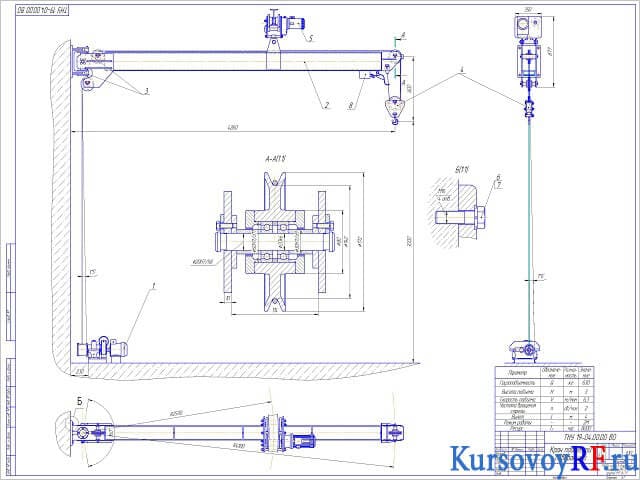

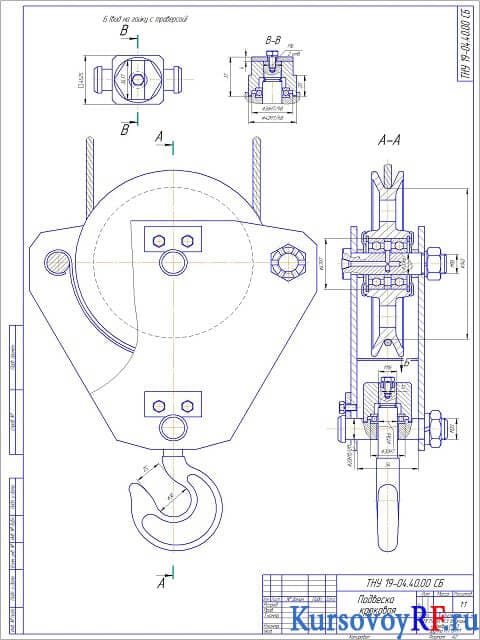

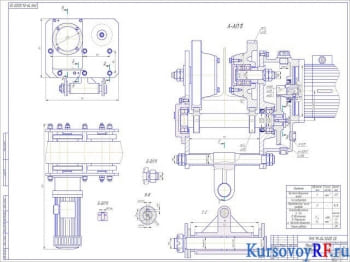

В курсовой работе разработана конструкция подвесного настенного консольного неполноповоротного крана с постоянным вылетом, состоящий из механизма подъема, металлоконструкции. Совершен расчет и вычисления механизма подъема груза и подобраны электродвигатель, канат, редуктор, тормоза, муфта и крюк. Определены основные размеры барабана и передаточное отношение привода. Рассмотрена металлоконструкция подвесного настенного крана и произведены расчеты и вычисления соединения стрелы крана с опорным узлом и болтового соединения крепления крана к стене. Совершены расчеты соединений механизмов, расчет открытой передачи. Рассчитаны механизмы поворота подвесного настенного консольного неполноповоротного крана. Дополнительные материалы: Рисунок в PDF разработка конструкции подвесного поворотного крана 1 лист, расчет проектный механизмов передаточных на 1 листе jpeg, а также в курсовой работе представлены расчеты в 2 файлах в программе Mathcad Document.
